Предлагаемый блок в собранном виде позволяет
реализовать принцип: купил – подключил. Данное устройство предназначено для
построения простой, но достаточно эффективной системы доступа для небольших,
локальных объектов: например, дверь тамбура на лестничной клетке или «секретка»
в автомобиле.
Он управляет электрозамками магнитного и
соленоидного типов.
Устройство функционирует в одном из двух основных
режимах работы
1. Режим замка. При поднесении ключа будет
происходить активация выхода и светиться на 2-3 секунды зеленый светодиод.
Данный режим может быть реализован в одном из двух вариантов:
a. импульсный режим работы: после поднесения
ключа к блоку выход активируется на несколько секунд (время программируется от 1
до 10 с), после чего на выходе возвращается "неактивное" состояние;
b. триггерный режим работы: при каждом
поднесении ключа состояние выхода изменяется на противоположное.
2. Режим настройки
a. при помощи мастер-ключа;
b. режим настройки устройства в режиме терминала
через ПК.
Замок может хранить в памяти до 48
ключей-брелков/карточек. Имеется возможность удалять ключи из памяти замка без
наличия самих ключей.
Технические характеристики
Напряжение питания, постоянное: 12 В.
Потребляемый ток, не более: 25 мА.
Ток управляемой нагрузки, макс.: 2 А.
Напряжение коммутируемой нагрузки: до 220 В.
Количество ключей радиодоступа: до 48.
Температура эксплуатации: -10…+50 0С.
Размеры печатной платы: 82x42 мм.
Общие размеры корпуса BOX-KA11: 90x65x30 мм.

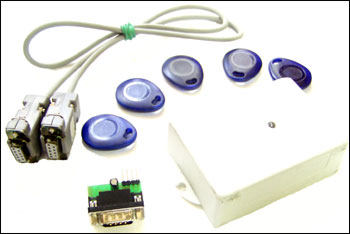

Комплект поставки
Плата системы управления: 1.
Корпус BOX-KA11: 1.
Джампер: 2.
Саморез 3х6 мм: 2.
Саморез 3х20 мм: 4.
Плата-переходник RS232 (в сборе): 1.
Кабель ноль-модемный: 1.
Количества ключей доступа: 5.
Инструкция: 1.

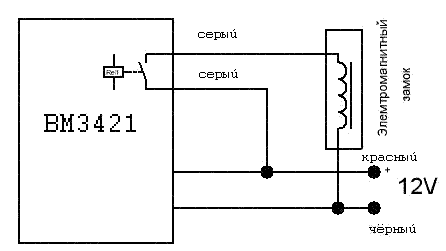

Порядок установки системы
В качестве запирающего устройство может применяться
замок электромагнитного типа.
Для питания устройства используется блок питания с
током выхода не менее тока, который требует замок в активном режиме.
Раскройте корпус, открутив 4 самореза, и подключите
провода питания к разъему, соблюдая полярность (полярность указана на плате
возле разъема). Проверьте, чтобы оба джампера (XS5 и XS6) были замкнуты.
После подключения следует подать питание на
устройство и приступить к программированию ключей доступа.
Настройка без участия терминала
При первом включении необходимо назначить
мастер-ключ. Для этого следует проделать последовательность операций:
1. Выключите питание устройства
2. Нажмите кнопку B1 и включите питание
3. Светодиод быстро замигает красным светом
4. Поднесите к устройству ключ, который Вы
собираетесь назначить мастер-ключом. После этого светодиод загорится постоянно
красным светом, что будет свидетельствовать об успешном занесении и входе
устройства в режим «Настройка».
Данным алгоритмом можно воспользоваться в случае,
если мастер-ключ потерян. Однако вся память будет стерта и ключи, которые раньше
действовали, придется заново заносить.
В режим настройки можно в любой момент времени войти
с помощью мастер-ключа. Мастер-ключ надо поднести к устройству. Светодиод
замигает красным светом, и по истечении 5-7 секунд прибор входит в режим
«Настройка». Если же ключ убрать до истечения 5-7 секунд, то произойдет простое
открывание замка, о чем будет свидетельствовать свечение зеленого светодиода на
2 секунды.
Занесение новых ключей
Войти в режим настройки и поочередно, с интервалом
не более 10 секунд подносить к устройству ключи, которыми вы собираетесь
дополнить список. При предъявлении каждого ключа будет происходить его занесение
в список доступа, при этом светодиод мигнет один раз. Если память устройства
переполнена, то произойдет пятикратное мигание красным светом.
Исключение ключей из списка доступа
В режиме настройки подносите к устройству ключи,
которые вы собираетесь исключить из списка доступа. Светодиод будет мигать два
раза на каждый удаленный ключ.
Назначение импульсного режима выхода
В режиме настройки кратковременно нажмите кнопку B1,
после этого светодиод начнет мигать красным светом, отсчитывая время назначаемой
задержки в секундах. Когда импульсы достигнут нужного количества, следует нажать
повторно кнопку, и параметр запомнится. Количество импульсов будет
соответствовать времени задержки включения нагрузки.
Назначение триггерного управления
В режиме настройки нажмите кнопку B1 и удерживайте
ее нажатой несколько секунд. Светодиод должен будет погаснуть, нужно подождать
примерно 5-7 секунд, после чего устройство будет работать в триггерном режиме.
Выход в рабочий режим
После произведения настройки достаточно
кратковременно поднести мастер-ключ, после чего устройство перейдет в рабочий
режим, и светодиод погаснет.
Настройка устройства в терминале приведена в
инструкции.
|
