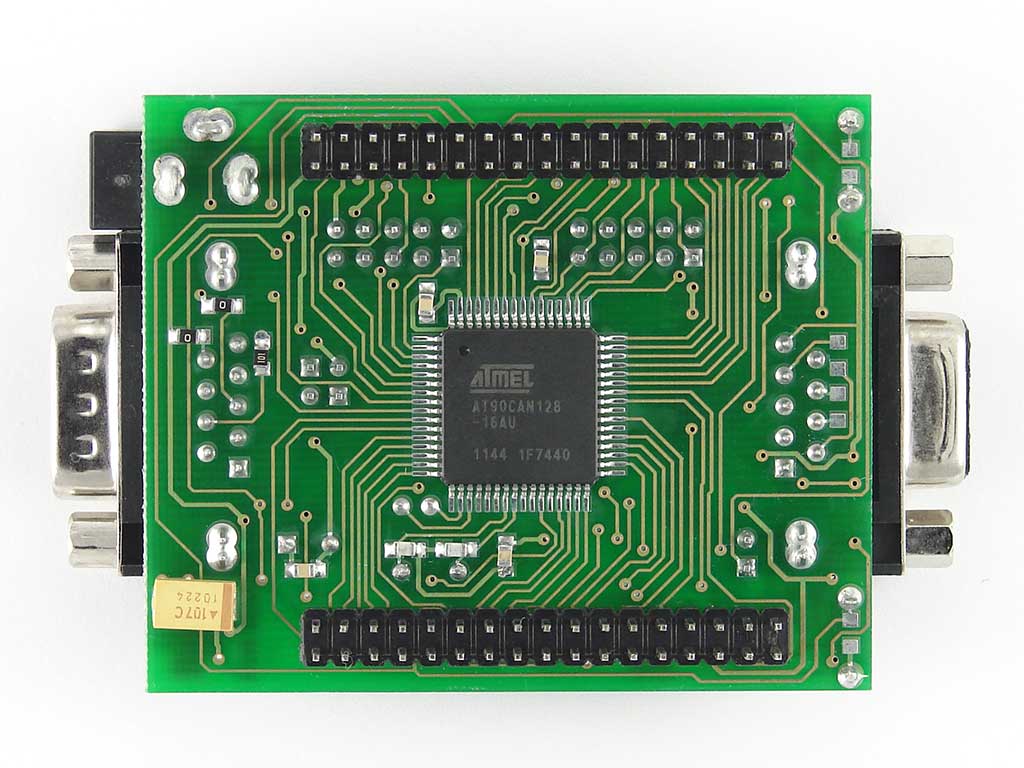

Особенности:
- Микроконтроллер: AT90CAN128 - 128Kb Flash, 4Kb EEPROM, 4Kb SRAM, 53 порта ввода/вывода, CAN контроллер, RTC, 4 таймера/счетчика с PWM, 2 UART интерфейса, 8-канальный 10-битный АЦП, Watchdog таймер, SPI интерфейс, JTAG интерфейс, 5 режимов энергосбережения

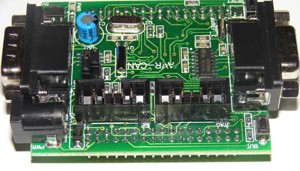

- стандртный JTAG разъем для программирования и отладки с помощью AVR JTAG BOX и LITE программатора/отладчика
- стандартный ISP разъем для подключения AVR ISP программатора
- RS232 интерфейс

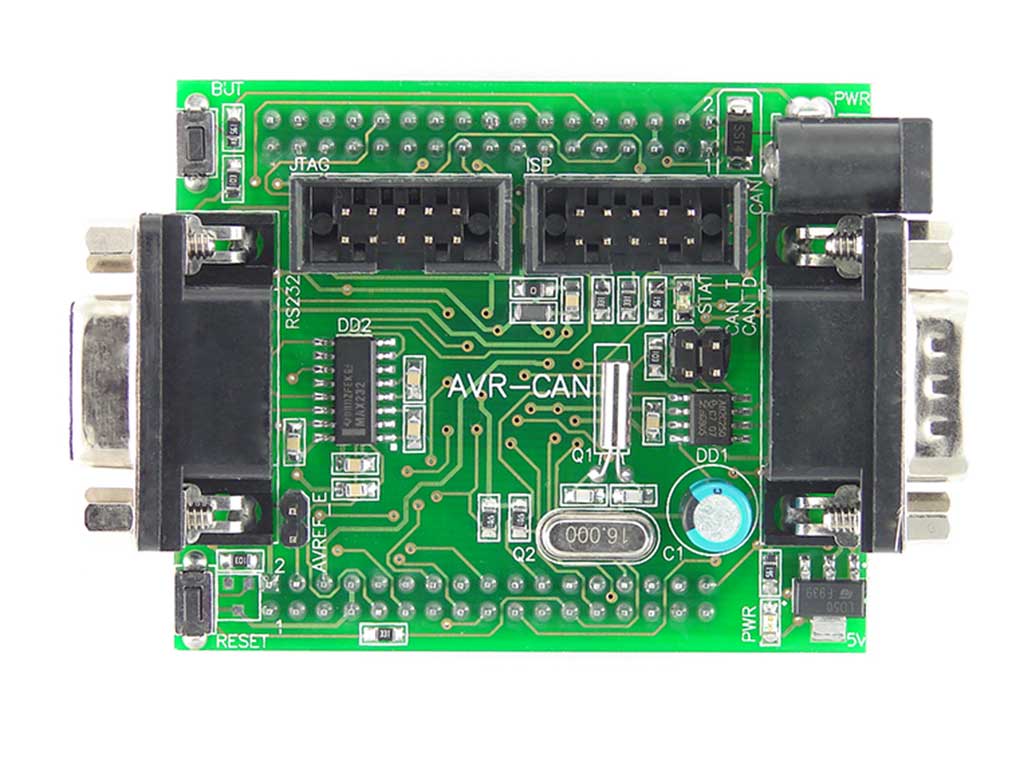

- CAN интерфейс
- Пользовательская кнопка
- Светодиод , подключенный к порту контроллера
- 8МГц кварцевый резонатор
- 32768 Hz кварцевый резонатор
- Цепь сброса с кнопкой
- Стабилизатор напряжения 5В
- Светодиод состояния питания
- Гнездо подключения питания
- Все выводы микроконтроллера подключены к внешним разъемам
- Высококачественная печатная плата с маской зеленого цвета и белой маркировкой
- Размеры 65х55мм

Цепь питания:
Напряжение питания 5..9В должно подаваться через разъем питания PWR (+ на центральный контакт), либо через соответствующие контакты разъема EXT1 (см. схему)
Ток потребления платы 40-50мА

Описание положения джамперов:
- CAN_D: Выключение CAN интерфейса. Если этот джампер установлен, CAN шина не работает. Нормальне положение джампера - разомкнутое
- CAN_T: Подключает нагрузочный резистор 120 Ом в САN шину. Джампер следует устанавливать, только если плата является конечным устройством на шине CAN
- AVREF_E: При установленном джампере напряжение VDDA подается на вывод контроллера AVREF в качестве опорного напряжения АЦП. Если джампер не установлен, опорное напряжение должно быть подано на вывод EXT2-3 разъема EXT2.

Документация:
- AVR-CAN схема
- AVR-CAN расположение компонентов
- AT90CAN128 datasheet http://www.atmel.com/dyn/resources/prod_documents/doc7679.pdf

Примеры программ:
1.Библиотека для AT90CAN128 (WinAVR) – официальная публикация ATMEL http://www.atmel.com/dyn/resources/prod_documents/at90CANLIB_3_2.zip
2.Мигающий светодиод (Исходник и HEX)
3.Кнопка и светодиод (Исходник and HEX)
