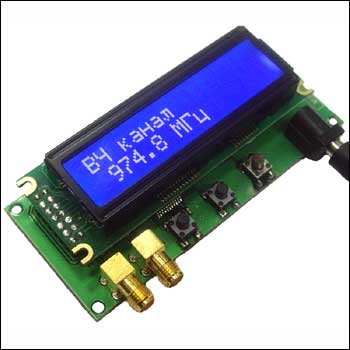

Данный блок представляет собой двухдиапазонный частотомер с жидкокристаллическим индикатором.
Его преимущества: широкий диапазон измеряемых частот (от 1 Гц до 960 МГц), малые размеры и вес, привлекательный внешний вид.
Частотомер может быть использован в качестве узла радиолюбительской аппаратуры, либо как отдельное измерительное устройство.
Технические характеристики
Напряжение питания, В: 9…15.
Относительная погрешность измерения, не более: 0.001.
Рабочая температура окружающей среды: С: +10 …+55.
Низкочастотный вход
Rвх, Ом: 50.
Диапазон рабочих входных напряжений, В: 0…5.
Частота сигнала 1,1 Гц...32 МГц.
Высокочастотный вход
Rвх, Ом: 50.
Диапазон входных напряжений, В: 0…1.5.
Частота сигнала, МГц: 0,5...960.
Работа с меню
Переход из режима отображения измеренной частоты в
меню, а также переход по пунктам осуществляется нажатием кнопки “Кнопка ВВ”. Основное назначения кнопок “Кнопка <” и “Кнопка >” –
уменьшение и увеличение параметров соответственно. Существуют рабочие
комбинации кнопок, которые будут рассмотрены в описании соответствующих
пунктов меню.
Структура меню
Меню состоит из следующих пунктов:
1.Выбор канала
2.Нормирование
3.Калибровка
4.Задание смещения
5.U компаратора
6.Контраст ЖКИ
Пункты “Нормирование”, “Задание смещения” и “U
компаратора” являются индивидуальными для каждого канала. “U
компаратора” отсутствует для ВЧ канала.
После пункта “Выбор канала”, выбранный канал является активным.
Сохранение измененных настроек происходит только после
выхода из меню (переход из пункта “Контраст ЖКИ” в режим отображения
измеренной частоты). Таким образом, если при работе в меню произошел
сбой питания, то новые значения не сохранятся в памяти устройства. |
|
Использование частотомера вне старых пределов
рекомендуется с применением дополнительных внешних схем (усилителей,
триггеров шмитта и т.п.).
| | |
|
