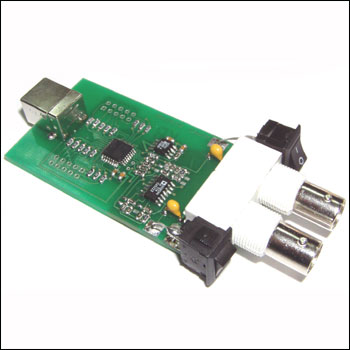

USB осциллограф ВМ8020 может использоваться в
лабораториях радиолюбителей, разработчиков и специалистов для анализа
низкочастотных аналоговых сигналов, регистрации длительных медленно
меняющиеся процессов, а также исследования двоичных сигналов от
транспондеров, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д.
Прибор найдёт применение в качестве простого
двухканального вольтметра для измерения напряжений в диапазоне ±20 В,
частотомера в диапазоне до 50 кГц или пробника со звуковым оповещением.
Оригинальное измерительное устройство будет
востребовано в средних и высших учебных заведениях для демонстрации и
изучения медленно изменяющихся звуковых и радиосигналов.
Технические характеристики
1. Осциллограф, спектро-анализатор:
- количество каналов 2
- частота дискретизации 100 Гц … 200 кГц
- глубина памяти
чтение через буфер: 1126 отсчетов/канал (1 канал), 563 oтс/кан (2 канала)
потоковое чтение: 64K отсчетов/канал (1 или 2 канала)
- входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
- разрядность АЦП 10 бит
- синхронизация абсолютная (по нарастающему/спадающему
фронту), дифференциальная (по разнице между соседними отсчетами),
внешняя (по нарастающему/спадающему фронту ТТЛ уровни)
- оконные функции Хамминга, Ханнинга, Блэкмана, Блэкмана-Харриса
2. Самописец:
- частота дискретизации 0,01 Гц … 200 кГц
- максимальное время записи 24 часа при Fд < 100 Гц
- входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
- разрядность АЦП 10 бит
3. Логический анализатор*:
- количество каналов 16 (8 при включении логического генератора)
- частота дискретизации 1 КГц … 8 МГц
- глубина памяти
чтение через буфер (Fд=4-8 МГц): 128 бит/канал
чтение через буфер (Fд=2-2,66 МГц): 1160 бит/канал
чтение через буфер (Fд<= 1 МГц): 1544 бит/канал
чтение через буфер в режиме склейки 1 Мбит/канал
потоковое чтение (Fд< 500 кГц): от 4К до 256M бит/канал
- входное напряжение 0 ... +5 В (есть защита от перенапряжения)
- синхронизация по фронтам, маске, пропуск импульсов, внешнее тактирование
- тактирование внутренне / внешнее
4. Логический генератор*:
- количество каналов 8
- частота дискретизации 1 кГц … 1 МГц
- глубина памяти 1544 бит/канал
- выходное напряжение "0" - 0 В, "1" - 3,3 В
- максимальный втекающий/вытекающий ток 10 мА
Для реализации дополнительных режимов работы (логический анализатор/генератор) требуется некоторая доработка устройства:
- срезать защитную термоусадочную трубку и припаять в предусмотренные отверстия две вилки типа BH-10R.
Рекомендации по установке программного обеспечения
1. Установить с прилагаемого компакт-диска файл
DiScoApplication.exe (программное обеспечение также доступно для
скачивания с конце описания). Будут установлены как новое приложение,
так и драйвер для новой платформы.
2. Подключить устройство ВМ8020 к USB-порту компьютера.
3. В запустившемся Мастере нового оборудования
необходимо выполнить автоматическую установку драйвера загрузчика
средствами Windows.
4. Запустить вновь установленную оболочку DiScoApplication
Примечание. при попытках первого обновления встроенного
ПО устройства штатными средствами, прибор переходит в режим обновления.
При этом система воспринимает его как новое устройство и снова требует
установки драйверов. В таком случае необходимо проделать данную
установку так же, как показано в п. 3.
Для всех последующих обновлений описанных выше действий не требуется.
Поставляемые компоненты
