Модули конвертера RS232 в USB с разъемом DB9 для
монтажа на печатную плату

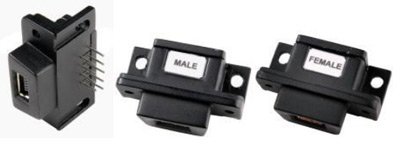

МодулиDB9-USB-FиDB9-USB-Mсозданы компаниейFTDIдля
непосредственной замены существующих разъемовDB9(вилок
или розеток), для подключения поRS232разъемами
со встроеннойUSB
розеткой. Модули заменяют (повыводно) вилки и розеткиDB9для
соединения поRS232разъемомmini-B
USB.
Печатная плата
приложения, с имеющимся DB9 RS232 разъемом, не нуждается ни в каких
доработках - достаточно заменить разъем D-типа подходящим модулем DB9-USB.
Вилку DB9 необходимо заменить вилкой DB9-USB-M, а розетку DB9 - розеткой
DB9-USB-F. Модули содержат всю необходимую электронику для преобразования
между USB и RS232.
Задача модулей –
обеспечить адаптацию устройств с портами RS232 к USB портам простой
заменой разъема DB9 модулем, напоминающим разъем DB9. Это достигнуто

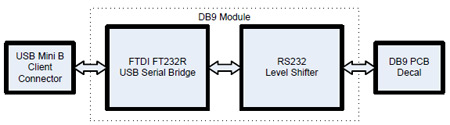

встраиванием в модуль микросхемы FTDI FT232R моста USB-Serial и системы
сдвига уровней.
Для подключения
модуль использует разъем USB mini-B. Сигналы RS232, включая сигналы
обслуживания модемов, могут передаваться со скоростью до 1 МБод.
Для DB9-USB
необходимы драйвера USB устройства, доступные наwww.ftdichip.com,
которые позволяют системе видеть DB9-USB как виртуальный COM Порт. Это
позволяет существующему ПО производить обмен данными через DB9-USB-RS232
как через обычное периферийное RS232 устройство.
Отличительные особенности:
простая замена для стандартных
разъемов RS232 DB9;
работа с USB 1.1 и 2.0 портами
Host и Hub;
использование стандартных ИС и
драйверов FTDI для максимальной совместимости;
устанавливается как стандартный
COM порт;
поддержка Windows Server 2008,
2003, Vista, XP 2000, Linux, Mac OS X;
