На склад поступила отладочная плата M24LR-DISCOVERY от компании STMicroelectronics, позволяющая любому желающему начать работу с EEPROM памятью серии M24LRxx c двойным интерфейсом: последовательным I2C и интерфейсом радиочастотной идентификации RFID на частоте 13.56 МГц.

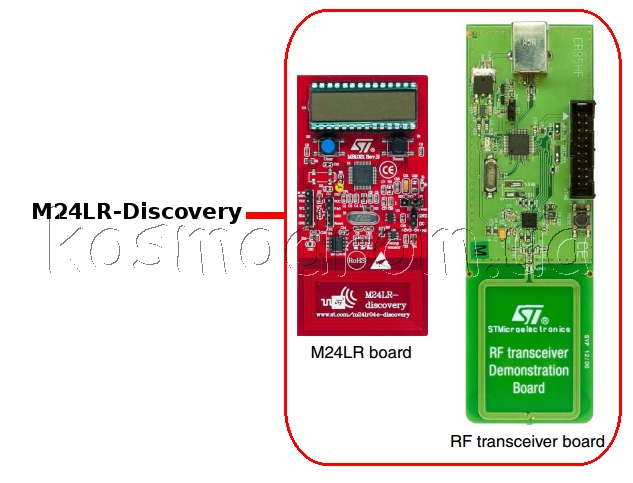

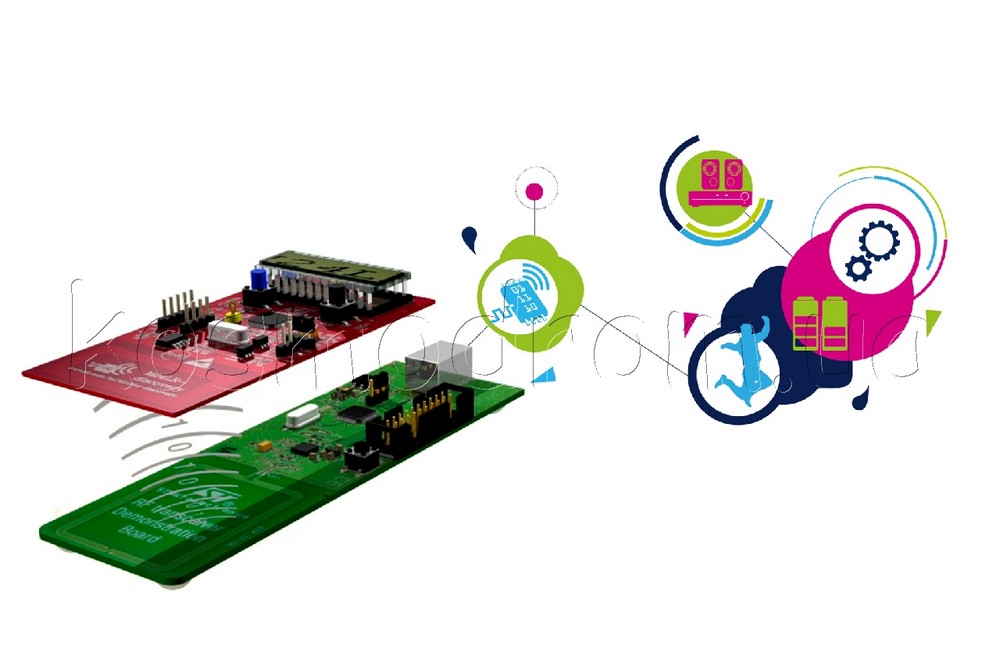

Отладочный набор состоит из двух плат – платы трансивера на 13.56 МГц RFID/NFC на основе микросхемы CR95HF под управлением 32 – битного микроконтроллера STM32F103 и платы приемника, на микросхеме M24LR04E под управлением 8 – битного микроконтроллера с ультранизким энергопотреблением STM8L152. Отметим, что вторая плата не содержит элементов питания, так как питание происходит от первой платы по беспроводному интерфейсу RFID на расстоянии до нескольких сантиметров.
EEPROM серии M24LRхх представлена несколькими вариантами, отличающимися по объему памяти: M24LR04 (4 Кбит), M24LR16 (16 Кбит) и M24LR64 (64 Кбит). Основные области применения памяти серии M24LRxx – устройства без источника питания для хранения и накапливанием данных, таких как логистика и диагностика грузов, беспроводное считывание и хранение данных с различных счетчиков ресурсов, аксессуары для мобильных телефонов или приложений, домашняя или промышленная автоматизация и медицинские приборы.
Характеристики комплекта M24LR-DISCOVERY
-
Плата M24LR
-
M24LR04E-RMN6T/2 память EEPROM с двойным интерфейсом I2C/IEC 15693 RF
-
STM8L152C6T6 8-бит микроконтроллер, 16 МГц, 8 Кб FLASH памяти
-
STTS751-0WB3F, низковольтный температурный датчик
-
20 x 40 мм индуктивная PCB антенна
-
SWIM коннектор для отладки микроконтроллера
-
LCD дисплей на 24 сегмента
-
-
Плата RF трансивера
-
CR95HF-VMD5T 13.56 MГц мультипрограммный трансивер, интерфейсы SPI/UART
-
STM32F103CB 32-бит микроконтроллер, 72 МГц, 128 KБ FLASH памяти
-
47×34 мм 13.56 MГц индуктивная PCB антенна
-
USB разъем для подключения к ПK
-
