Компания WINSTAR предлагает самую широкую линейку символьных и графических жидкокристаллических индикаторов (LCD), с широким выбором разрешения и вариантов подсветки. Производственная линейка включает в себя следующие технологии: TN, STN, FSTN, color STN, COG, TFT, FCS-LCD, VATN и OLED.

Символьный ЖК-индикатор VATN 16 символов 1 строка.

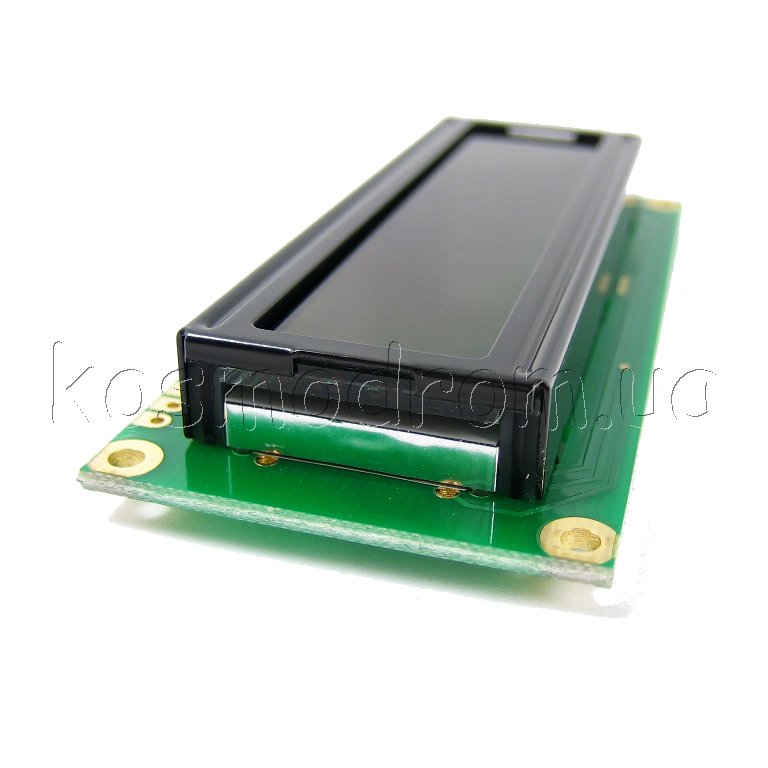

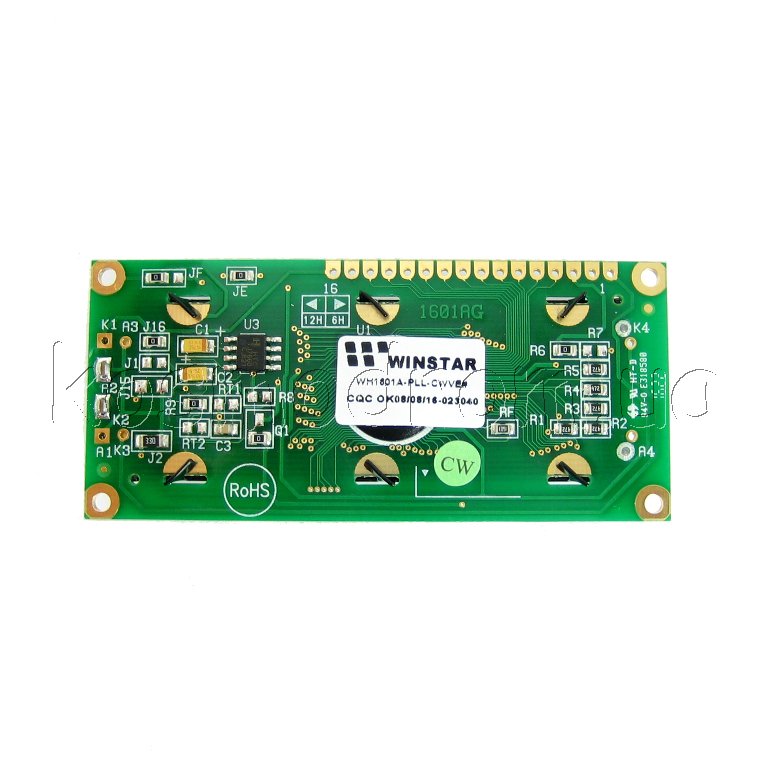

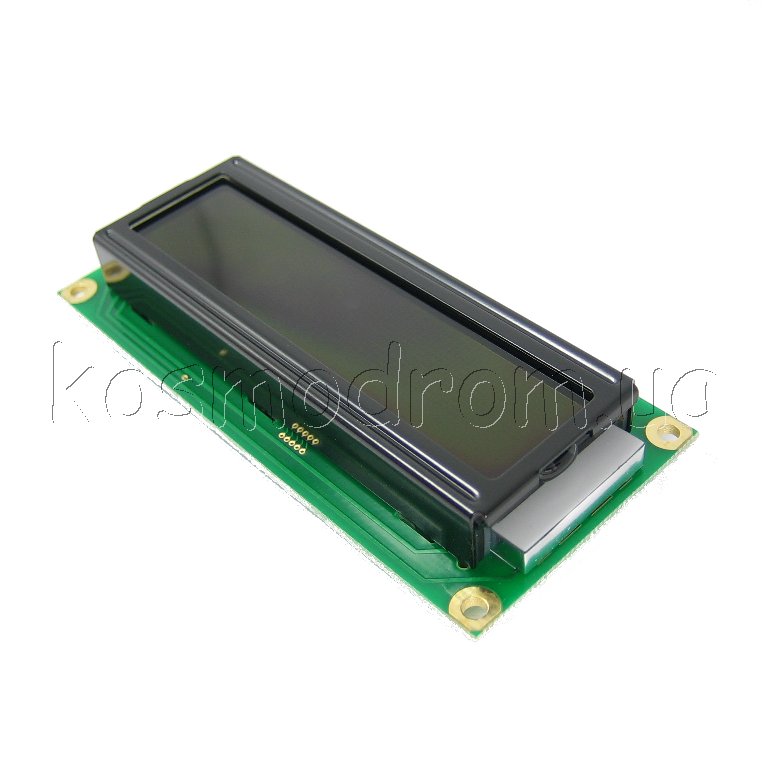

Индикатор WH1601A-PLL-CWVE выполнен по технологии VATN.
VATN - (Vertically Aligned Twisted Nematic – вертикально ориентированные жидкие кристаллы).
(VATN LCD) компании Winstar – это широкий угол обзора, высокая контрастность, промежуточное решение по цене и производительности между дисплеями VFD и OLED.

Технология VATN, используемая в LCD-дисплеях имеет ряд преимуществ перед традиционными TN-/STN-/FSTN-технологиями. Широкий угол обзора и высокая контрастность делают их идеальным выбором для применений, где основным критерием выступает качество.

Дисплеи на вертикально ориентированных жидких кристаллах – это технология LCD, в которой при отсутствии управляющего сигнала кристаллы имеют вертикальную ориентацию. Такое расположение при напряжении, равном нулю, позволяет достичь абсолютно черного фона на дисплее. При подаче управляющего напряжения кристаллы поворачиваются, меняя свое положение и тем самым позволяя свету проходить между ними. С большим углом поворота проникающая способность увеличивается. И с учетом темного экрана достигается высокая контрастность изображения.



Применение:
Индустриальное: измерительные приборы, UPS, автопром.
Медицинское оборудование
В домашней технике: аудио/видео устройства, кофе машины, микроволновые печи и пр.

Основные характеристики WH1601A-PLL-CWVE:
Тип контроллера: ST7066
Количество символов: 16
Количество строк: 1
Толщина: 13.5 мм (макс.)
Углы обзора: 170(Гор) 110(Вер)
Контраст: 120:1
Разрешение (размеры точки): 0,55×0,75 мм
Размер символа: 3,07×6,56 мм.
Энергопотребление: 250 мВт.
Диапазон рабочих температур: - 20...70 C
Напряжение питания: 5 В
Время наработки на отказ: 50K часов
Интерфейс: 6800 interface (ST7066 IC)
Цвет подсветки: Синий
Внешние габариты: 80х36 мм.
Размер видимой области: 66х16 мм.

Компания Winstar Display Co., Ltd, начала производить высококачественные индустриальные дисплеи с момента своего основания в 1998г. В компании открываются дополнительные производственные мощности, идет постоянное развитие бизнес-стратегии, создаются и внедряются новые технологии. При этом компания нацелена на поддержание высокого качества выпускаемой продукции, снижение затрат на производство, эффективное сервисное обслуживание заказчиков. Компания Winstar является инновационным лидером в своей отрасли и получила несколько глобальных патентов. Компания Winstar имеет три фабрики с 2,000 работниками в Тайване и Китае.
