VATN LCD
высококачественное отображение информации
Жидкокристаллические дисплеи с вертикально-ориентированными жидкими кристаллами (VATN LCD) компании Winstar – это широкий угол обзора, высокая контрастность, промежуточное решение по цене и производительности между дисплеями VFD и OLED.

Технология VATN, используемая в LCD-дисплеях имеет ряд преимуществ перед традиционными TN-/STN-/FSTN-технологиями. Широкий угол обзора и высокая контрастность делают их идеальным выбором для применений, где основным критерием выступает качество. Сравним существующие технологии LCD-дисплеев и ознакомимся с обзором новой технологии VATN LCD компании Winstar.

Промышленное оборудование, контрольно-измерительные приборы, мобильные системы медицинского назначения, системы промышленной автоматизации – LCD-дисплеи (Liquid Crystal Display – жидкокристаллические дисплеи) находят применение везде. Сегодня рынок дисплеев с пассивной матрицей поражает своим разнообразием: технологии TN, STN, FSTN, OLED, VFD, VATN позволяют удовлетворить широкий спектр требований, предъявляемых к индикаторам.

Основным параметром выбора дисплея служит качество отображаемой информации в совокупности со стоимостью предлагаемой технологии. При использовании тех или иных устройств вывода данных для высококачественного отображения информации важны яркость и контрастность, максимальные значения которых могут быть достигнуты при минимальных затратах.

Наиболее совершенная технология пассивных LCD-индикаторов применена в VATN-дисплеях (Vertically Aligned Twisted Nematic – вертикально ориентированные жидкие кристаллы). Преимущества технологии хорошо иллюстрирует новая линейка знакосинтезирующих VATN-дисплеев компании Winstar, которые имеют ряд основных особенностей:

форматы отображения – 8×2, 16×1, 16×2, 16×4, 20×2, 20×4;
4/8-битный интерфейс обмена данными 6800;
высокая контрастность – 120:1;
степень мультиплексирования: 1/4 контраст 1000, 1/16 контраст 100-200;
широкий угол обзора – по горизонтали до 170° и по вертикали до 110°;
доступность пяти цветов подсветки: белый, зеленый, желто-зеленый, синий, красный.

Дисплеи на вертикально ориентированных жидких кристаллах – это технология LCD, в которой при отсутствии управляющего сигнала кристаллы имеют вертикальную ориентацию. Такое расположение при напряжении, равном нулю, позволяет достичь абсолютно черного фона на дисплее. При подаче управляющего напряжения кристаллы поворачиваются, меняя свое положение и тем самым позволяя свету проходить между ними. С большим углом поворота проникающая способность увеличивается. И с учетом темного экрана достигается высокая контрастность изображения, что позволяет потребителю рассмотреть информацию без лишних перемещений.

VATN-дисплеи обладают преимуществами перед своими предшественниками:

более высокая контрастность изображения вследствие проницаемости ниже 1% из-за вертикального расположения кристаллов.
увеличенный угол обзора вследствие вертикального расположения кристаллов (в TN-, STN- и FSTN-технологиях кристаллы всегда ориентированы между вертикальным и горизонтальным положениями, и никогда – полностью вертикально).

Конкурентами VATN-технологии на современном рынке выступают OLED- (Organic Light Emitting Diodes – органические светодиоды) и VFD- (Vacuum Fluorescent Display – вакуумный катодолюминесцентный дисплей) дисплеи

Модели VATN-дисплеев

Наименование Символы х строки Габаритные
размеры, мм
Размер
экрана, мм
Размер
точки, мм
Размер
символа, мм
Цвет
подсветки
WH0802A1-RLL 8×2 58,0×32,0 38,0×16,0 0,56×0,66 2,96×5,56 Красный
WH0802A1-GLL Зеленый
WH0802A1-PLL Голубой
WH0802A1-YLL Желтый
WH0802A1-SLL Белый
WH1601A-RLL 16×1 80,0×36,0 66,0×16,0 0,55×0,75 3,07×6,56 Красный
WH1601A-GLL Зеленый
WH1601A-PLL Голубой
WH1601A-YLL Желтый
WH1601A-SLL Белый
WH1602B-RLL 16×2 80,0×36,0 66,0×16,0 0,55×0,65 2,95×5,55 Красный
WH1602B-GLL Зеленый
WH1602B-PLL Голубой
WH1602B-YLL Желтый
WH1602B-SLL Белый
WH1602Y-RLL 122,0×44,0 99,0×24,0 0,92×1,1 4,8×9,22 Красный
WH1602Y-GLL Зеленый
WH1602Y-PLL Голубой
WH1602Y-YLL Желтый
WH1602Y-SLL Белый
WH1604A-RLL 16×4 87,0×60,0 62,0×26,0 0,55×0,55 2,95×4,75 Красный
WH1604A-GLL Зеленый
WH1604A-PLL Голубой
WH1604A-YLL Желтый
WH1604A-SLL Белый
WH2002G-RLL 20×2 115,0×36,0 85,0×18,6 0,60×0,65 3,20×5,55 Красный
WH2002G-GLL Зеленый
WH2002G-PLL Голубой
WH2002G-YLL Желтый
WH2002G-SLL Белый
WH2004A-RLL 20×4 98,0×60,0 77,0×25,2 0,55×0,55 2,95×4,75 Красный
WH2004A-GLL Зеленый
WH2004A-PLL Голубой
WH2004A-YLL Желтый
WH2004A-SLL Белый

Новые LCD-дисплеи, выполненные по VATN-технологии, выпускаются с одно- и двухстрочным форматами отображения: 8×2, 16×1, 16×2, 16×4, 20×2, 20×4. Дисплеи обладают высоким качеством изображения, отличительными чертами которого служат большие углы обзора (по горизонтали до 170°, по вертикали до 110°) и высокий контраст (до 120:1). Степень мультиплексирования представителей VATN-технологии составляет 1/16 и 1/4. Традиционно Winstar предлагает богатую цветовую палитру. Все модели имеют негативное отображение и исполнения с пятью цветами подсветки: белым, зеленым, желто-зеленым, синим или красным.



вся продукция на складе

Символьные ЖК-индикаторы

Графические ЖК-индикаторы

0802

8 символов на 2 строки

122 х 32

122 точки на 32 точки

1202

12 символов на 2 строки

128 х 128

128 точек на 128 точек

1601

16 символов на 1 строку

128 х 64

128 точек на 64 точки

1602

16 символов на 2 строки

160 х 128

160 точек на 128 точек

1604

16 символов на 4 строки

160 х 160

160 точек на 160 точек

2001

20 символов на 1 строку

160 х 32

160 точек на 32 точки

2002

20 символов на 2 строки

160 х 80

160 точек на 80 точек

2004

20 символов на 4 строки

192 х 32

192 точки на 32 точки

2402

24 символа на 2 строки

240 х 128

240 точек на 128 точек

4002

40 символов на 2 строки

240 х 64

240 точек на 64 точки

4004

40 символов на 4 строки

320 х 240

320 точек на 240 точек

  Графические ЖКИ Символьные ЖКИ LCD-дисплеи VATN  Сегментные ЖКИ светодиодные индикаторы TFT матрицы вся продукция WINSTAR  символьные COG-дисплеи  Таблица размеров ЖКИ   смотри систему кодирования ЖКИ

Фото

Описание
ЦЕНА, грн


WH0802A1-GLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: зеленый, Интерфейс: 6800, SPI, I2C, размеры: 58х32 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 20 шт

175,25
160,44
148,29



WH0802A1-PLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: синий, Интерфейс: 6800, SPI, I2C, размеры: 58х32 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 20 шт

178,75
163,65
151,25



WH0802A1-RLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: КРАСНЫЙ, Интерфейс: 6800, SPI, I2C, размеры: 58х32 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 20 шт

178,75
163,65
151,25



WH0802A1-SLL-CWV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: белый, Интерфейс: 6800, SPI, I2C, размеры: 58х32 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 22 шт

161,25
147,60
136,42



WH0802A1-YLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 8 символов 2 строки, цвет подсветки: желтый, Интерфейс: 6800, SPI, I2C, размеры: 58х32 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 20 шт

175,25
160,44
148,29



WH1601A-GLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: зеленый, Интерфейс: 6800, SPI, I2C, размеры: 80х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

203,25
186,09
171,99



WH1601A-PLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: синий, Интерфейс: 6800, SPI, I2C, размеры: 80х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

203,25
186,09
171,99



WH1601A-RLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: КРАСНЫЙ, Интерфейс: 6800, SPI, I2C, размеры: 80х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

203,25
186,09
171,99



WH1601A-SLL-CWV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: белый, Интерфейс: 6800, SPI, I2C, размеры: 80х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 18 шт

196,25
179,69
166,08



WH1601A-YLL-CWVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 16 символов 1 строка, цвет подсветки: желтый, Интерфейс: 6800, SPI, I2C, размеры: 80х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

210,25
192,52
177,93



WH1602B-GLL-CWVE
Жидко-кристалическая матрица VATNLCD
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, GREEN, engligh/cyrillic

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

от 28 шт

212,00
194,27
179,55

163,39



WH1602B-RLL-CWVE
Жидко-кристалическая матрица VATNLCD
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, RED, engligh/cyrillic

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

204,50
187,33
173,14

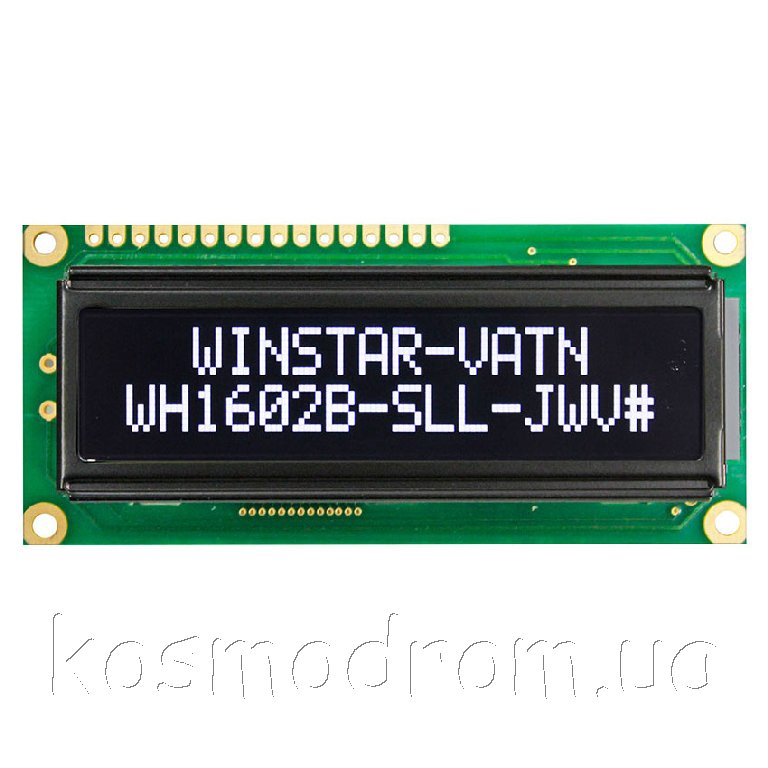

WH1602B-SLL-CWV
Жидко-кристалическая матрица (индикатор)
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, WHITE, engligh/cyrillic

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 17 шт

от 26 шт

229,75
210,45
194,51

177,00



WH1602B-YLL-CWVE
Жидко-кристалическая матрица VATNLCD
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, YELLOW-GREEN, engligh/cyrillic

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 16 шт

225,25
206,39
190,75



WH1604A-SLL-CWV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 16 символов 4 строки, цвет подсветки: белый, Интерфейс: 6800, SPI, I2C, размеры: 87х60 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 10 шт

от 17 шт

350,25
320,87
296,56

269,87



WH1604A-YLL-CWVE
Жидко-кристалическая матрица VATNLCD
VATN 16*4, 87,0*60.0mm, эффективная площадь 62.0*26.0mm, YELLOW-GREEN, engligh/cyrillic

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 11 шт

от 18 шт

336,00
307,82
284,50

258,90



WH2002G-GLL-CTV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 20 символов 2 строки, цвет подсветки: зеленый, Интерфейс: 6800, SPI, I2C, размеры: 115х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 11 шт

от 18 шт

336,25
308,04
284,71

259,09



WH2002G-PLL-CTV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 20 символов 2 строки, цвет подсветки: синий, Интерфейс: 6800, SPI, I2C, размеры: 115х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 11 шт

от 18 шт

336,25
308,04
284,71

259,09



WH2002G-SLL-CTV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 20 символов 2 строки, цвет подсветки: белый, Интерфейс: 6800, SPI, I2C, размеры: 115х36 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 11 шт

329,25
301,63
278,78



WH2004A-GLL-CTVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: зеленый, Интерфейс: 6800, SPI, I2C, размеры: 98х60 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 9 шт

от 16 шт

392,25
359,37
332,15

302,26



WH2004A-PLL-CTVE
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: синий, Интерфейс: 6800, SPI, I2C, размеры: 98х60 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 9 шт

от 16 шт

385,25
352,96
326,22

296,86



WH2004A-SLL-CTV
Жидко-кристалическая матрица VATNLCD
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: белый, Интерфейс: 6800, SPI, I2C, размеры: 98х60 мм.

Производитель: WINSTAR

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
в новом
магазине
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 10 шт

от 16 шт

387,50
355,14
328,24

298,70



WH1602B-PLL-CWVE
Жидко-кристалическая матрица VATNLCD
VATN 16*2, 80.5*36.5mm, эффективная площадь 66.0*16.0mm, BLUE, engligh/cyrillic

Производитель: WINSTAR

Нет на складе - ожидается поступление

временно нет на складе , ожидается поступление на 15.09.2017
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 16 шт

218,50
200,24
185,07


1



пассивные SMD-компоненты

конденсаторы

SMD-конденсаторы: 0402, 0603, 0805, 1206
SMD-
резисторы: 0402, 0603, 0805, 1206, 2010, 2512
прецизионные низкоомные резисторные сборки

SMD-индуктивности: 0603, 0805, 1206

высоковольтная керамика / керамика класс Y1 и Y2 / металлопленка CL-21X / металлопленка CL-21 MEF / полипропиленовые CBB21 CBB22 / полипропиленовые X2-MKP / высоковольтные CBB81 / для двигателей CBB61 / фазосдвигающие CBB60E / пусковые CBB65 / Полистирольные конденсаторы СL11 / Аксиальные металлопленочные конденсаторы CL-20T / Электролитические конденсаторы / Неполярные / Полимерные (твердотельные) / Тонкие для ЖК / Низкоимпедансные / Конденсаторы SMD, Серия RC



Поставляемые компоненты










ATmega STM32 ADUM MAX232 GAINTA Светодиодные лампы Источники питания CREE International Rectifier stm8 G5LA RS-232 Драйвер светодиода RS-485 USB ATTINY CORTEX JTAG Плата SENSOR Honeywell Talema Программатор OMRON G2RL Sumida Analog Devices WINSTAR Радиаторы  G6D LUKEY MAXIM MDR STTH EEPROM NXP Индикаторы AVR GEYER IRF IRG4 G2R IGBT GPS GSM G6K MICRA Контактная плата Microchip TDA CTQ DISCOVERY резонатор G5LE ADM485 паяльник RASPBERRY линза ГЕРКОН Осциллограф P10CU RCH TNY TOP ХИМИЯ SMARTPROG2 G6Y металлоискатель WAGO DEGSON DSO QUAD MP-S300B ИОНИСТОР arduino BNC Варистор Прожектор CHRONOS Клавиатура supersilent тумблер соленоид strada chemet RJ-45 c8051 BOURNS G6R 91sam7s G5NB ATMEL ALPR Sunon EPM G5Q sonar G6B MSP430 UDS HIH LPC zl320 AD711 7805 STP JADE II PTC D-SUB MAX44 sim900 uni-s UNI-M Allegro cosmo pic24 ATXmega TMS320 переключатель датчик тока датчик усилия 1N4007 ds18b20 Батарейный отсек шаговый двигатель сервопривод AT89C AT89S AT90PWM AT90CAN AT90USB AT91SAM DRP разрядник bourns Texas Instruments АКЦИЯ XML-2 HE-1202 EPS-15 Детектор газа OSRAM sht 3590s cny arpl lmv mc33 ST-LINK rail-to-rail BEEPROG корпус герметичный hf41f pinguino pickit TFT Bright LED WIELAND STM32VLDISCOVERY TE Connectivity skkt TR91 EPM3 M24LR-DISCOVERY NCR Держатель светодиода SMAJ WG12864 Индикаторный светодиод zl322 TIP Радиатор ADG TLP WG320240 TACT 74LVC RS-15 PIC16 NS25 MOC MMBT MPSA MCDR P6KE STM32F4 TFM CXA2011 MC34 MBRS SMBJ MURS MBRA 78L05 KXO-210 FTDI KBPC IRLR IRFP AT24 P10AU ACS712 SN74HC G5V 78L12 LM358 IRF3205 LM2575 BT137 AD7705 WH1602 78L12 3842 TECAP PIC18 G6Z PC817 STM32F3 MPX MCP6 WH1604 KX-3H FNR CDRH BT134 STW R16110 PIC10 1.5ke zl201 AT45 BTA DEGSON DS13 EmKit STM32F1 XML SMCJ ULN2803 TPIC CNC Driver Лента 5050 RUEF hcpl HEF HFA IDC IRFZ MBR XBDA MCP M-PCB NCP TFF Хлорное железо P6AU ULN2003 NES WH2004 HCF ToyoLED BTB ADM 3296 LM317 PIC12 NS39 MUR L78xx KSDA ISO7 IRLZ IR21xx HopeRF XTEA STM32F0 24C16 KX-K LM324 Стеклотекстолит KX-49 IRLML Энкодер RXEF NTC NE5532 LM1117 MJE LMX Лента светодиодная RFM qss960 POSITIV 20 zl210 STM32F2 E30361 BZV55 G6S BAV99 zl262 CYNEL Мастер Кит zl263 MOSFET Двигатели POLOLU EEMB EPCOS solar sma  ON Semiconductor National Fairchild FreeScale WIZNET Vishay ZETEX AVAGO RGB wdr

^ Наверх

Электронные компоненты для разработки и производства. Харьков, Украина

  Украинский хостинг - UNIX хостинг & ASP хостинг

радиошоп, radioshop, радио, радиодетали, микросхемы, интернет, завод, комплектующие, компоненты, микросхемы жки индикаторы светодиоды семисегментные датчики влажности преобразователи источники питания тиристор симистор драйвер транзистор, диод, книга, приложение, аудио, видео, аппаратура, ремонт, антенны, почта, заказ, магазин, интернет - магазин, товары-почтой, почтовые услуги, товары, почтой, товары почтой, каталог, магазин, Internet shop, база данных, инструменты, компоненты, украина, харьков, фирма Космодром kosmodrom поставщики электронных компонентов дюралайт edison opto светодиодное освещение Интернет-магазин радиодеталей г.Харьков CREE ATMEL ANALOG DEVICES АЦП ЦАП
