НАБОРЫ НА СКЛАДЕ
|
BM2032
Усилитель НЧ 4х40 Вт (TDA7386, авто) (блок)
Уже собранная версия набора NM2032.

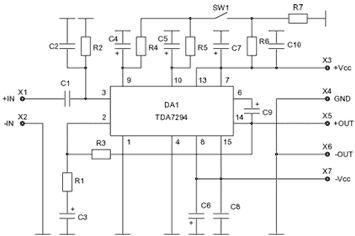

NM2033**
Усилитель НЧ 100 Вт (TDA7294)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Усилитель можно использовать как на открытом воздухе, так и в помещении в составе Вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки устройств.
Технические характеристики
Напряжение питания, двухполярное: +/- 10 … 40 В.
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 20 … 60 мА.
Ток в режиме MUTE/ST-BY: 3 мА.
Долговременная выходная мощность при
коэффициенте гармоник = 0.5 %, при:
Uп = +/- 35 В и Rн = 8 Ом: 70 Вт,
Uп = +/- 31 В и Rн = 6 Ом: 70 Вт,
Uп = +/- 27 В и Rн = 4 Ом: 70 Вт.
Пиковая музыкальная выходная мощность (1 сек.) при коэффициенте гармоник = 10%, при:
Uп = +/- 38 В и Rн = 8 Ом: 100 Вт,
Uп = +/- 33 В и Rн = 6 Ом: 100 Вт,
Uп = +/- 29 В и Rн = 4 Ом: 100 Вт.
Коэффициент усиления по напряжению, Au: 30.
Диапазон воспроизводимых частот: 20 … 20000 Гц.
Входное сопротивление: 22 кОм.
Размеры печатной платы: 43x33 мм.
BM2033
Усилитель НЧ 100 Вт (TDA7294) (блок)
Уже собранная версия набора NM2033.

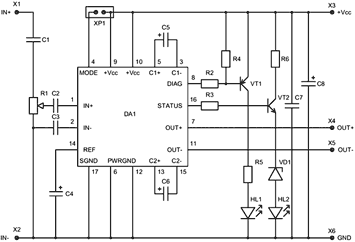

NM2034**
Усилитель НЧ 70 Вт (TDA1562, авто)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель низкой частоты. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 14,4 В.
Области применения данного УНЧ крайне разнообразны: его можно использовать на открытом воздухе для проведения различных мероприятий, в домашних условиях в составе музыкального аудиокомплекса. Основное его назначение - это установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель также хорошо зарекомендовал себя как УНЧ для сабвуфера. Радиатор в комплект набора не входит.
Усилитель работает в классе H (с вольтодобавкой), обладает малыми габаритами и минимальным числом внешних пассивных элементов.
Технические характеристики
Напряжение питания: 14.4 В (максимальное значение - 18 В).
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 110 … 150 мА.
Ток в режиме MUTE/ST-BY: 25 мА.
Сопротивление нагрузки: 4 Ом.
Долговременная выходная мощность
- при коэффициенте гармоник 0.03%: 1 Вт.
- при коэффициенте гармоник 0.06%: 20 Вт.
- при коэффициенте гармоник 0.5%: 55 Вт.
- при коэффициенте гармоник 10%: 70 Вт.
Коэффициент усиления по напряжению Au: 26 дБ.
Диапазон воспроизводимых частот: 20 … 20000 Гц.
Напряжение на входе (Uвх) при Pвых=70 Вт: 0,85 В.
Входное сопротивление: 10 кОм.
Размеры печатной платы: 67x37 мм.
BM2034
Усилитель НЧ 70 Вт (TDA1562, авто) (блок)
Уже собранная версия набора NM2034.
NM2036**
Усилитель НЧ 32 Вт (TDA2050, Hi-Fi)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Технические характеристики
Напряжение питания: 10 - 50 В.
Пиковое значение выходного тока: 5 А.
Ток в режиме покоя: 30 - 55 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 36 В, Rн = 4 Ом: 28 Вт,
Uп = 36 В, Rн = 8 Ом: 18 Вт,
Uп = 44 В, Rн = 8 Ом: 25 Вт.
Долговременная выходная мощность при коэффициенте гармоник = 10 % и
Uп = 36 В, Rн = 4 Ом: 35 Вт,
Uп = 36 В, Rн = 8 Ом: 22 Вт,
Uп = 44 В, Rн = 8 Ом: 32 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 - 24 Вт: 0,03 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 - 20 Вт: 0,02 %.
Коэффициент усиления по напряжению Au: 30 дБ.
Входное сопротивление: 22 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.
BM2036
Усилитель НЧ 32 Вт (TDA2050, Hi-Fi) (блок)
Уже собранная версия набора NM2036.
NM2037**
Усилитель НЧ 18 Вт (TDA2030A)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики.
Напряжение питания: 12 - 44 В.
Пиковое значение выходного тока: 3,5 А.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 32 В, Rн = 4 Ом: 18 Вт,
Uп = 32 В, Rн = 8 Ом: 12 Вт,
Uп = 38 В, Rн = 8 Ом: 16 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 4 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,08 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 8 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,5 %.
Коэффициент усиления по напряжению Au: 26 дБ.
Входное сопротивление: 100 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.
BM2037
Усилитель НЧ 18 Вт (TDA2030A) (блок)
Уже собранная версия набора NM2037.

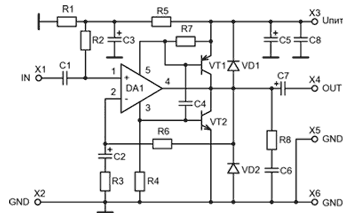

NM2038**
Усилитель НЧ 44 Вт (TDA2030A+BD907/908, Hi-Fi)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 12 - 44 В, типовое 36 В.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 39 В, Rн = 4 Ом, F = 40 - 15000 Гц: 35 Вт,
Uп = 36 В, Rн = 8 Ом, F = 40 - 15000 Гц: 28 Вт.
Долговременная выходная мощность при коэффициенте гармоник = 10 % и
Uп = 39 В, Rн = 4 Ом, F = 1000 Гц: 44 Вт,
Uп = 36 В, Rн = 8 Ом, F = 1000 Гц: 35 Вт.
Суммарное значение коэффициента нелинейных искажений при
F = 1000 Гц, Pвых = 20 Вт: 0,02 %.
Суммарное значение коэффициента нелинейных искажений при
F = 40 - 15000 Гц, Pвых = 20 Вт: 0,05 %.
Коэффициент усиления по напряжению Au: 20 дБ.
Входное сопротивление: 56 кОм.
Входная чувствительность: 890 мВ.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 56x46 мм.
BM2038
Усилитель НЧ 44 Вт (TDA2030A+BD907/908, Hi-Fi) (блок)
Уже собранная версия набора NM2038.

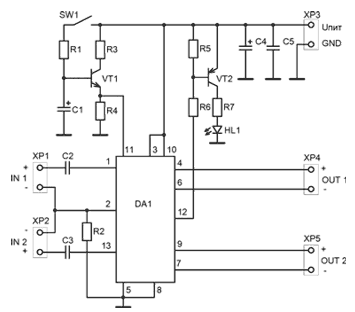

NM2039**
Усилитель НЧ 2х40 Вт (TDA8560Q/ TDA8563Q)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 6 - 18 В; типовое 14,4 В.
Пиковое значение выходного тока: 7,5 А.
Ток в режиме покоя: 120 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 10%, F = 1 кГц: 25 Вт,
Rн = 2 Ом, коэффициенте гармоник = 10%, F = 1 кГц: 40 Вт.
Коэффициент усиления по напряжению, Au: 40 дБ.
Входное сопротивление: 30 кОм.
Входная чувствительность: 100 мВ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 83x24 мм.
|
