BM8038 - Устройство охранное GSM-автономное





Общий вид набора



Устройство охранное GSM-автономное (в дальнейшем устройство) предназначено для круглосуточной охраны объектов различного назначения: офисов, дач, квартир, гаражей, хранилищ и т.п. Оно обеспечивает передачу до 10 SMS сообщений на заданные номера (до 10) в случае проникновения на охраняемый объект посторонних лиц.



Устройство допускает подключение пассивных охранных (магнитоконтактных) датчиков с нормально-замкнутыми контактами, соединенными последовательно в цепь шлейфа сигнализации или датчиков с нормально-разомкнутыми соединенными параллельно. Устройство питается от зарядного устройства подсоединяемого телефона (4-7 В). Предполагается, что телефон будет постоянно подключен к зарядному устройству и будет подзаряжаться в автоматическом режиме.




Технические характеристики:

•Напряжение питания: 4.5…7 В (от зарядного устройства телефона).

•Типы подключаемых аппаратов: Siemens 25-55 серий (испытанные).

•Потребляемый ток: не более 10 мА (не учитывая потребление телефона).

•Количество шлейфов сигнализации: 3.

•В момент срабатывания отсылаются SMS вписанные в память телефона.

•Задержка включения режима «Охрана» (ВЫХОД): 10…50 секунд (устанавливается джамперами).

•Задержка включения режима «Тревога» (ВХОД): 10…70 секунд (устанавливается джамперами).

•В качестве датчиков используются герконовые датчики или любые датчики с нормально-замкнутыми или нормально-разомкнутыми контактами.

•Размер текстового сообщения: 90 букв латиницей или 40 кириллицей.

•Индикация режима охраны(непрерывное свечение) и тревоги (0.5 Гц мигание) и режима установки на охрану (4 Гц).

•Имеется возможность обновления внутренней программы. Обновления можно скачать с сайта www.masterkit.ru.

•Размеры печатной платы: 55х45 мм.

•Поставляется вместе с корпусом: BOX-G023.

•Устройство питается через адаптер сотового телефона от напряжения сети 220 В.




Комплект поставки

Собранная плата: 1 шт.

Пластиковый корпус BOX-G023: 1 шт.

Разъем для телефона Siemens 35-45: 1 шт.

Разъем для телефона Siemens 50-55: 1 шт.

Светодиод для внешней установки: 1 шт.

Перемычка (джампер): 3 шт.

Резистор 1 кОм 0,125 Вт: 3 шт.




Принцип работы

Принцип работы устройства основан на передаче короткого сообщения из памяти сообщений телефона при нарушении целостности одного из шлейфов сигнализации. Перед началом работы требуется установить необходимые для пользователя временные параметры (время на вход, время на выход). Эти параметры устанавливаются с помощью перемычек.




Порядок настройки

Запрограммируйте телефон.

•В первую очередь убедитесь, что в телефоне введен корректный номер SMS центра сотового оператора

•Если в телефоне содержались какие-либо SMS сообщения, то удалите их все

•Установите в параметрах настройки опцию сохранения отправленных сообщений

•Отключите опцию уведомления об отправке

•По очереди введите текст SMS сообщений и по очереди отправьте их на номера-получатели (те номера, на которые в последствие будут отправляться тревожные сообщения)

•Убедитесь, что отправленные SMS-сообщения сохранились в памяти телефона.




Обновление внутреннего программного обеспечения (bm8038_ver.1.1) для «Устройства охранного GSM-автономного» BM8038




Список добавлений, используемых в версии bm8038_ver.1.1




1. Расширен модельный ряд используемых мобильных телефонов: установив эту версию программы, Вы сможете подключать к блоку BM8038 не только мобильные телефоны «Siemens» 25-65-х серий, но и телефоны «Sony-Ericsson» (испытания проводились на телефоне SE K700).

2. Добавлена функция автоматического возврата в текущий режим при выключении-включении источника питания (например, если устройство функционировало в режиме «охрана», то после пропадания напряжения питания и его появлении через любое время, оно автоматически вернется в этот же режим).

3. Вдвое уменьшено время рассылки сообщений (на отправку каждого сообщения тратится, в среднем, 10-15 секунд).

4. Уменьшен эффект дребезга кнопок.




В некоторых моделях мобильных телефонов могут возникать проблемы с занесением передаваемых сообщений в SIM-карту, т.к. в них не предусмотрена возможность выбора памяти для сохранения информации (память телефона или память SIM-карты).

Ограничение длины SMS-сообщений осталось прежним (50 символов кириллицы или 100 символов латиницы).




Как самостоятельно перепрограммировать микросхему памяти в блоке BM8038




Ресурсы микропроцессора, на базе которого построен блок BM8038, позволяют обновлять его внутреннюю микропрограмму. Для того, чтобы начать это обновление требуется подключить блок к персональному компьютеру через порт RS232 (COM-порт). Подключение производится через специальный драйвер сигналов.







Рисунок 1. Схема подключения GSM-сигнализации BM8038 к драйверу NM9212




Программа для обновления

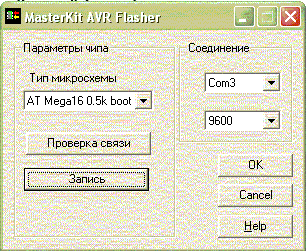

Рисунок 2. Вид окна «MasterKit AVR Flasher»




После подключения устройства к компьютеру следует запустить приложение flasher.exe. Для того чтобы устройство вошло в режим программирования требуется произвести следующую последовательность действий:

• отключить питание от блока BM8038;

• нажать и удерживать кнопку на блоке BM8038;

• подать питание на блок BM8038;

• отпустить кнопку на блоке BM8038;

• на мониторе, в окне программы «MasterKit AVR Flasher» (рисунок 2) нажать кнопку «Проверка связи»

• программа выдаст сообщение «ОК».




После этого можно запускать обновление. Для этого нужно:




1. в окне «MasterKit AVR Flasher» (рис.2) нажать кнопку «Запись»,

2. в появившемся окне для обновления выбрать файл с расширением «cod»,

3. кликнуть левой кнопкой мышки по «кнопке» «OK».




После этого появится окно индикации процесса обновления.

Когда процесс обновления закончится (индикация дойдет до 100%), в память блока BM8038 полностью установится новая версия программы (bm8038_ver.1.1.rar).




1. Скачать новую версию прошивки bm8038_ver.1.1 можно здесь.




2. Обновление встроенного программного обеспечения.

Все новые возможности представлены в инструкции, которая сопутствует данному обновлению. Обновление до версии ver.2.0 предлагается в виде единого дистрибутива, который "распаковывается" в папку программ, а запускать его следует из главного меню: "ПУСК->Программы->MasterKit". В этой папке помимо обновленной инструкции находится программа flasher, сама новая прошивка и инструкция по обновлению ПО.




Скачать дистрибутив можно здесь и сейчас!




3. Обновление программы Версия 2.2




Список изменений в прошивке Версии 2.2

1. Добавлена поддержка телефона Siemens C25 и других моделей Siemens с

активным

режимом BFB при включении

2. Поддержка Siemens A3x (только <дозвонка> из адресной книги)

3. Добавлена поддержка телефонов Panasonic

4. Расширена поддержка телефонов SonyEricsson и Ericsson на более старые

модели

5. Улучшена работа с телефонами Siemens C65 и выше

6. Добавлена функция тревожных звонков

7. Потенциальная поддержка телефонов/модемов работающих на скорости 9600 или

19200 бит/с (введен автопоиск модема на разных скоростях и разных параметрах

связи).




Список используемых телефонов

Siemens S10

Siemens C25

Siemens C35

Siemens S35

Siemens S45i

Siemens SL45

Siemens M45

Siemens ME45

Siemens C45

Siemens C50

Siemens C55

Siemens A57

Siemens M55

Siemens M65

Siemens SL65

Siemens СX75

SonyEricsson T630

SonyEricsson K600

SonyEricsson K700




Скачать программу можно здесь и сейчас!
