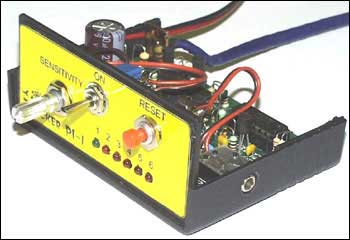

NM8042 - Импульсный микропроцессорный металлоискатель





Мелкооптовая цена на набор составляет ...





Статья из журнала "1. Практическое применение (web-статьи)" по этому набору

Статья из журнала "САМ" по этому набору

Статья из журнала "Радиохобби" по этому набору

Статья из журнала "Техника молодежи" по этому набору




Металлоискатель предназначен для поиска металлических предметов в грунте, стенах и т.д. Благодаря применению микроконтроллера, многие функции по обнаружению, управлению и индикации реализованы программно. Поэтому функционально сложное устройство имеет простую конструкцию и доступно для сборки даже начинающими радиолюбителями.

Технические характеристики.

Напряжение питания: 7 - 14 В.

Ток потребления, не более: 90 мА.

Глубина обнаружения, не менее:

монета диаметром 25 мм: 20 см;

пистолет: 40 см;

каска: 60 см.

Размер печатной платы: 82х52 мм.




Краткое описание устройства.

Принцип действия импульсного металлоискателя основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

Основой устройства является микроконтроллер D3. Он формирует управляющие сигналы для передающей и приемной частей, а также используется для управления устройством и индикации. Передающая часть устройства выполнена на транзисторах VT1, VT2. С помощью мощного ключа VT1 в катушке датчика формируются импульсы тока.

Переотраженный сигнал усиливается с помощью дифференциального усилителя D1.1 и приемного усилителя D1.2. Интегратор D1.3 предназначен для автобалансировки приемного усилительного тракта. Интегратор D1.4 предназначен для аналого-цифрового преобразования сигнала совместно с встроенным в микроконтроллер компаратором. Стабилизатор D4 предназначен для формирования напряжения питания микроконтроллера. Микросхема D2 представляет собой набор электронных ключей, которые используются для изменения коэффициента усиления приемного тракта (D2.1), а также для управления измерительным интегратором (D1.2,D1.3,D1.4), При приближении поисковой катушки к металлическим объектам, изменяется сигнал на выходе D1.4. Микроконтроллер измеряет этот сигнал и индицирует с помощью светодиодов VD3…VD8 и наушников Y1. Переменный резистор R29 регулирует чувствительность прибора. Кнопка S1 предназначена для начального сброса и перекалибровки устройства.

Более подробную информацию о работе этого металлоискателя можно получить в Интернете по адресу или в книге А.И.Щедрина «Новые металлоискатели для поиска кладов и реликвий».

Микроконтроллер поставляется с записанной микропрограммой.

Переключатели S2, S3 (в комплект набора не входят) предназначены для переключения режимов в новых версиях микропрограмм.




Изготовление поисковой катушки.

Катушка представляет собой 27 витков эмалированного провода сечением 0,7 - 0,8 мм, намотанных в виде кольца диаметром 180-190 мм. После намотки катушки витки необходимо обмотать изоляционной лентой. Для подключения датчика необходимо изготовить витую пару из монтажного провода. Для этого берется два куска провода нужной длины, и свиваются вместе из расчета одна скрутка на сантиметр. С одной стороны этот кабель подпаивается к катушке, с другой к плате.

Корпус датчика и штанга металлоискателя не должны содержать металлических деталей!




Наушники в комплект не входят!




Работа с прибором.

После подачи питания необходимо поднять датчик на уровень 50-60 см над грунтом и нажать на сброс. Затем датчик необходимо поднести к грунту на расстояние 3-5 см и вращать ручку регулировки чувствительности до тех пор, пока не исчезнет ложная индикация. Если после сброса светодиод VD8 прерывисто мигает, то это говорит о разряде батарей ниже 7 Вольт. Если же этот светодиод горит непрерывно, то можно приступать к поискам. Во время поисков рекомендуется периодически (1 раз в 20-30 минут) нажимать на сброс для автоподстройки прибора. При приближении датчика к металлическому объекту будут по очереди загораться светодиоды VD7,VD6,VD5,VD4,VD3. Каждому светодиоду соответствует свой тон звуковой индикации.

В микроконтроллере использована авторская прошивка для первой версии (не ЖКИ) металлоискателя.

Демо-версия V1.0-demo прошивки (бесплатная) с ограниченными возможностями (низкая точность определения небольших предметов) находится здесь.
