Микроконтроллеры серии
STM32F401 с ультранизким динамическим
потреблением |
|
Одной
из целей компании STMicroelectronics является расширение номенклатуры
микроконтроллеров, чтобы каждый разработчик мог найти наиболее
оптимальный вариант. Конечно, можно выпустить микроконтроллер с набором
всей мыслимой и немыслимой периферии на все случаи жизни, снабдить его
мощнейшим процессором и гигантским объемом памяти. Но это, во-первых,
приведет к увеличению потребления, во-вторых – к удорожанию микросхемы,
в-третьих – к сложности освоения и внедрения.
Новая
линейка STM32F401 сочетает высокопроизводительный процессор ARM
Cortex-M4, позволяющий легко производить цифровую обработку данных, и
оптимизированный набор наиболее часто применяемой периферии. Это
позволяет с одной стороны – сохранить производительность, а с другой –
получить уникальные параметры потребления: даже при рабочей частоте 84
МГц в режиме «Dynamic RUN» потребляемый ток не превысит 12 мА. |
| |
|
Обзор семейства
высокопроизводительных микроконтроллеров STM32F4
Семейство микроконтроллеров STM32F4 получило серьезное пополнение. В
дополнение к базовым линейкам STM32F405/415 и STM32F407/417 выпущено
сразу три новых линейки (рисунок 1).

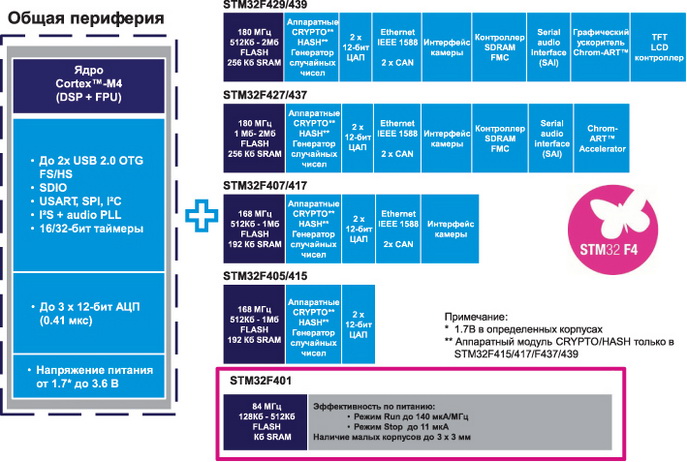

Рис. 1.
Семейство STM32F4 |
| |
|
Все
контроллеры STM32F4 выполнены по технологии 90 нм и имеют в распоряжении
сверхсовременное процессорное ядро ARM Cortex-M4. Этот процессор имеет
блок вычислений с плавающей точкой, поддержку DSP-инструкций, встроенный
ускоритель ART Accelerator, оптимизирующий обмен данными с памятью.
Еще одно базовое преимущество архитектуры ARM Cortex-M4 –
высокопроизводительная шина AHB. К этой шине имеют доступ три ведущих
устройства: ядро Cortex-M4 и два блока DMA. Для обеспечения арбитража
между ведущими используется матрица AHB (Multi-AHB matrix). Ведущие
устройства инициируют обмен данными с ведомыми: FLASH, ОЗУ, мостами к
периферийным блокам.
Все эти особенности ядра позволяют достигать производительности 1,25
DMIPS/МГц (Dhrystone 2.1).
Микроконтроллеры различных линеек имеют различную максимальную рабочую
частоту и различный набор периферии.
Линейка STM32F405/415 является базовой для всего семейства. Максимальная
рабочая частота для них составляет до 168 МГц.
Микроконтроллеры STM32F407/417 имеют расширенный набор периферии:
Ethernet, параллельный интерфейс видеокамеры.
STM32F427/437 – линейка с повышенной производительностью. Максимальная
рабочая частота для неё достигает 180 МГц. Набор периферии расширен за
счет последовательного аудиоинтерфейса SAI и контроллера внешней памяти
FMC.
 |
|
Таблица 1. Микроконтроллеры линейки STM32F401
|
Наименование |
Корпус |
Рабочая частота, МГц |
FLASH, кбайт |
ОЗУ, кбайт |
Таймеры, бит |
АЦП, бит |
Интерфейсы |
Uпит, В |
Iпотр (Run mode) (тип),
мкА/МГц |
|
STM32F401CB |
UFQFPN 48 7x7x0,55 |
84 |
128 |
64 |
6×16 2×32 1×24 2xWDG RTC |
10×12 |
3xSPI |
1,71…3,6 |
137 |
|
WLCSP 49L 3X3x0,4 |
|
STM32F401CC |
UFQFPN 48 7x7x0,55 |
256 |
10×12 |
2xI2S |
|
WLCSP 49L 3X3x0,4 |
|
STM32F401RB |
LQFP64 10x10x1,4 |
128 |
16×12 |
3xI2C |
|
STM32F401RC |
LQFP64 10x10x1,4 |
256 |
16×12 |
3xUSART (IrDA, ISO 7816) |
|
STM32F401VB |
LQFP100 14x14x1,4 |
128 |
16×12 |
1xUSB OTG FS |
|
UFBGA100 7x7x0,6 |
|
STM32F401VC |
LQFP100 14x14x1,4 |
256 |
16×12 |
1xSDIO |
|
UFBGA100 7x7x0,6 |
Периферия ограничена коммуникационными
интерфейсами (SPI, I2C, USART, USB, SDIO), таймерами и АЦП (рисунок 2)

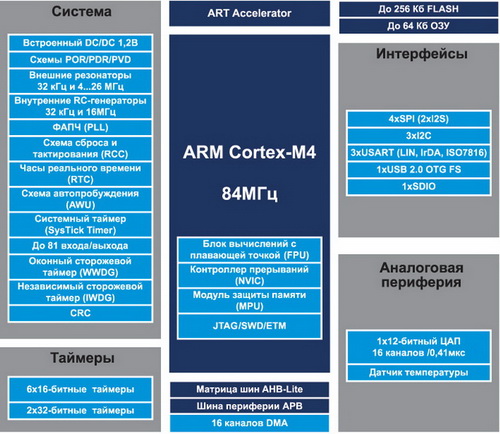

Рис. 2. Структурный состав микроконтроллеров
STM32F401
|
|
Микроконтроллеры STM32F401 сочетают в себе высокопроизводительное
процессорное ядро ARM Cortex-M4, ограниченный объем памяти и
оптимизированный набор периферии. Это позволяет сохранить
производительность на уровне 1,25 DMIPS/МГц и снизить потребление.
Величина потребляемого тока на частотах до 84 МГц составит всего 137
мкА/МГц в режиме «Dynamic RUN».
Микроконтроллеры STM23F401 найдут применение в ряде приложений,
требующих, в первую очередь, интенсивных вычислений – в системах сбора и
обработки данных, промышленных приводах двигателей, простейших
аудиосистемах.
Одной из возможных областей применения STM32F401 станут системы обсчета
и обработки сигналов MEMS-датчиков. Оценочный набор STM32F401С-DISCO
поможет освоить не только работу с STM32F401, но и познакомиться с
современными MEMS-системами. |
|
|
|
