Серия супервизоров питания
TPS382x от Texas Instruments
Супервизоры питания - интегральные микросхемы, которые
изменяют состояние своего выходного цифрового сигнала, если уровень
напряжения питания снизился ниже определенной пороговой величины
напряжения. Доминирующей сферой использования таких устройств являются
микропроцессорные системы, особенно если в них используются
энергонезависимые запоминающие устройства |
Продукция Texas Instruments на складе в
Харькове |
|
|
|
 |
Несмотря на наличие во многих современных
микроконтроллерах встроенных схем мониторинга напряжения питания и
независимых сторожевых таймеров, применение внешнего супервизора является
обязательным в тех случаях, когда к электронному устройству предъявляются
высокие требования по надежности в сочетании с особыми условиями
эксплуатации (высокие электромагнитные и электростатические поля). Это
связано, в частности, с тем, что отказ микроконтроллера может
распространяться и на его систему сброса. |
TPS382x
– одно из самых популярных семейств супервизоров компании Texas
Instruments в компактном и удобном корпусе SOT23-5. В зависимости от
серии, микросхемы оснащены функциями: Power-On-Reset, выводом для внешнего
сброса, выводами сброса с различными состояниями, сторожевым таймером.
Супервизоры выпускаются для напряжений питания: 2.5, 3, 3.3, 5 В.

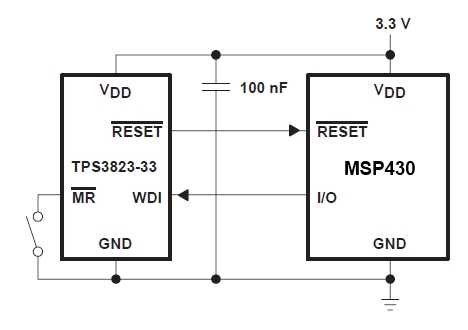

TPS382x – типовая схема применения |
|
Отличия семейств TPS3820/3/4/5/8:
|
TPS3820-xx |
TPS3823-xx |
TPS3824-xx |
TPS3825-xx |
TPS3828-xx |
| Задержка POR |
25 мс |
200 мс |
200 мс |
200 мс |
200 мс |
| Внешний сброс (MR) |
+ |
+ |
- |
+ |
+ |
| RESET (низк. логич. уровень) |
+ |
+ |
+ |
+ |
- |
| RESET (выс. логич. уровень) |
- |
- |
+ |
+ |
- |
| RESET (вых. с открытым стоком) |
- |
- |
- |
- |
+ |
| Сторожевой таймер |
+ |
+ |
+ |
- |
+ |
|
|

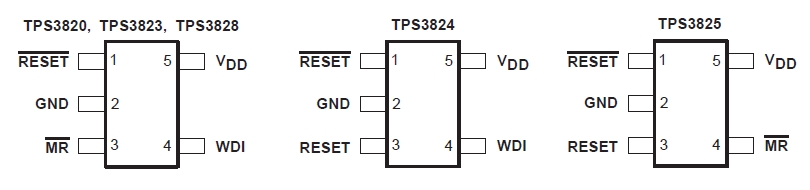

TPS382x – расположение выводов |
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| TPS3820-33DBVT
Микросхемы управления питанием
Схема контроля микропроцессора 1.1В-5.5В питание, 2.93В, 25мс, активный низкий, SOT-23-5
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00030020
|
|
|
| TPS3823-33DBVR
Супервизор
Формирователь импульса (сброса) - [SOT-23-5]: Входов: 1: Uпорог: 2.93 В: Траб: -40...85 °C:
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00030021
|
|
|
| TPS3823-50DBVR
Микросхемы управления питанием
Схема контроля, 1.1В до 5.5В питание, 4.55В порог, 0.2с задержка, активный низкий, двухтактный
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00064961
|
|
|
| TPS3824-33DBVR
Супервизор
Формирователь импульса (сброса) - [SOT-23-5]: Входов: 1: Uпорог: 2.93 В: Траб: -40...85 °C:
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00030023
|
|
|
| TPS3824-50DBVT
Супервизор
Формирователь импульса (сброса) - [SOT-23-5]: Входов: 1: Iпотр: 15 мкА: Uпорог: 4.55 В: Траб: 0 °C: Примечание: Supply Voltage Supervisor w/Watchdog input, RESET, /RESET
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00030024
|
|
|
| TPS3825-33DBVR
Супервизор
Формирователь импульса (сброса) - SOT-23-5: Входов: 1: Uпорог: 2.93 В: Траб: -40...85
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00051336
|
|
|
| TPS3825-50DBVR
Супервизор
Формирователь импульса (сброса) - SOT-23-5: Входов: 1: Uпорог: 4.55 В: Траб: -40...85 C
Тип корпуса: SOT23-5
Производитель: TI
код товара: 00-00051337
|
|
| | TPS3823-33DBVR
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель |  |
|
|
|
| | TPS3823-33DBVT
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
| | TPS3824-50DBVR
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
| | TPS3824-50DBVT
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
|
| | TPS3825-33DBVR
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
|
| | TPS3825-33DBVT
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
|
| | TPS3828-33DBVR
Watchdog and reset circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
|
