ATAVRDRAGON – внутрисхемный/параллельный эмулятор-программатор для AVR
микроконтроллеров фирмы ATMEL. Для написания и отладки кода
используется AVR Studio®.

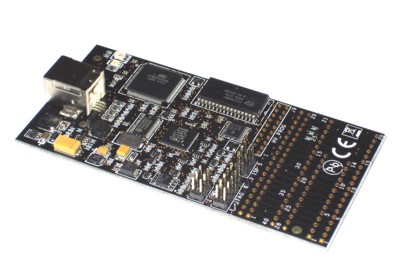

AT AVRDRAGON – внутрисхемный/параллельный эмулятор-программатор для
AVR микроконтроллеров фирмы ATMEL
Отличительные особенности:
*
программирование всех микроконтроллеров с возможностью внутрисхемного
и параллельного программирования;
*
поддержка режима высоковольтного внутрисхемного программирования;
*
поддержка JTAG эмуляции всех микроконтроллеров с размером Flash памяти
равной и меньше 32кБ;
*
поддержка эмуляции через debugWIRE и JTAG.

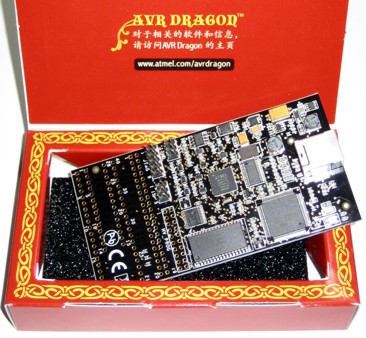

В
комплект поставки набора входит лишь небольшая плата размерами 5+10 см.
Кабели и сопроводительная информация на CD в комплект не включаются.
Все последние версии технической информации и программного обеспечения
Atmel предлагает загрузить со специальной страницы на своем сайте -
www.atmel.com/avrdragon
Плата набора содержит макетную площадку, которая имеет два посадочных
места для распайки микросхем в корпусах DIP40, DIP28, DIP20, DIP14 и
DIP8. Это позволяет осуществлять программирование и внутрисхемную
отладку микроконтроллеров в DIP-корпусах непосредственно на AVR
Dragon. Для микроконтроллеров в других корпусах AVR Dragon может
служить в качестве внешнего внутрисхемного отладчика и программатора.
Пла- та подключается к компьютеру через USB и питается от шины USB.
Также имеется возможность питать внешнюю целевую плату с током
нагрузки до 300 мА.
Комплектация: внутрисистемный эмулятор-программатор ATAVRDRAGON.
Программное обеспечение:
1. AVR Studio 4.12 (build 460) (45 MB, updated 11/05) – среда
разработки AVR Studio;
2. AVR Studio 4.12 Service Pack 4 (build 498) (25 MB, updated 10/06) –
обновление для AVR Studio, содержащее драйвера и поддержку AT
AVRDRAGON;
Поддерживаемые микроконтроллеры:
AT90PWM2, AT90PWM3, ATmega128, ATmega1280, ATmega1281, ATmega16,
ATmega162, ATmega165, ATmega165P, ATmega168, ATmega169, ATmega169P,
ATmega2560, ATmega2561, ATmega32, ATmega325, ATmega3250, ATmega329,
ATmega3290, ATmega48, ATmega64, ATmega640, ATmega644, ATmega645,
ATmega6450, ATmega649, ATmega6490, ATmega8, ATmega8515, ATmega8535,
ATmega88, ATtiny12, ATtiny13, ATtiny15L, ATtiny2313, ATtiny24,
ATtiny25, ATtiny25 Automotive, ATtiny26, ATtiny44, ATtiny45, ATtiny45
Automotive, ATtiny84, ATtiny85, ATtiny85 Automotive |
