EXTRA PIC v2.0
– универсальный программатор с широким набором возможностей,
предназначенный программирования PIC микроконтроллеров фирмы Microchip
и I2C EEPROM. Программатор поддерживает диапазон наиболее часто
используемых PIC контроллеров, может работать при напряжении питания
4..13В и использоваться для внутрисхемного программирования. На
программаторе установлены DIP панельки для установки PIC контроллеров
в DIP8, DIP14, DIP18, DIP20, DIP28, DIP40 корпусах. Микроконтроллеры в
других корпусах могут программироваться через разъем внутрисхемного
программирования ICSP
EXTRA-PIC
v2.0: Особенности
- Функционально совместим с П.О (Программным Обеспечением)
программаторов JDM, но в отличие от них, благодаря более качественному
схемотехническому решению, а также использованию внешнего источника
напряжения питания:
- Работоспособен с любыми COM-портами, как стандартными (+/-12v;
+/-10v) так и с нестандартными COM-портами некоторых моделей
современных ноутбуков, имеющих пониженные напряжения сигнальных линий,
вплоть до +/-5v.
- Не перегружает по току COM-порт компьютера, так как использует
стандартный формирователь интерфейса RS232 (MAX232 или аналогичный), и
при правильной эксплуатации не представляет опасности для COM-порта.

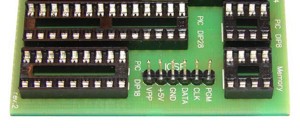

- Имеет разъём внутрисхемного программирования (ICSP - In Circuit
Serial Programming).

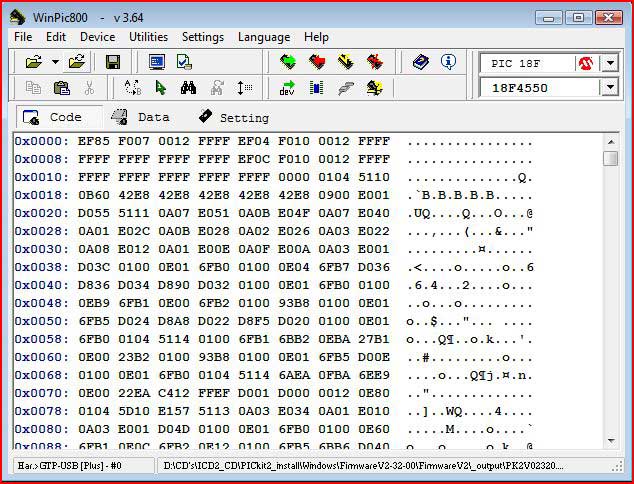

- Поддерживается распространёнными программами IC-PROG, PonyProg,
WINPIC800 и другими JDM программами

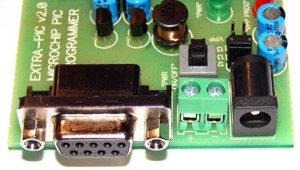

- Программатор подключается к COM-порту компьютера, через стандартный
кабель-удлинитель COM-порта (DB9M - DB9F).
- Для питания программатора должен использоваться внешний источник
питания напряжением от +4В до +13В.
- Программатор имеет встроенную защиту от неправильной полярности
питающего напряжения
- На плате программатора имеются: Кнопка Вкл./Выкл.; светодиоды,
показывающие статус «Включено» (зеленый), наличие высокого напряжения
программирования (красный – только для PIC контроллеров); 2 разъема
разных типов для подачи питания
- Встроенный повышающий DC/DC преобразователь, что позволяет
использовать широкий диапазон питающих напряжений
- Встроенные интегральные стабилизаторы напряжений +5В(VDD).

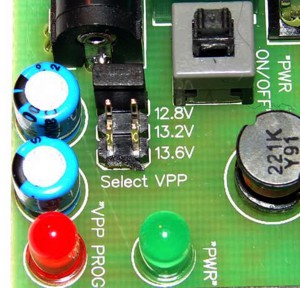

- 3 перемычки, позволяющие выбрать величину напряжения
программирования (12.8В, 13.2В, 13.6В)
- Разъём внутрисхемного программирования (ICSP).
- Панельки для установки микросхем в распространённых корпусах
DIP8,DIP14, DIP18, DIP20, DIP28, DIP40 (микросхемы в других корпусах
подключаются через разъём ICSP).
- Программатор предназначен для эксплуатации без корпуса.
- Проводники печатной платы защищены механически и электрически
прочной маской зелёного цвета.
