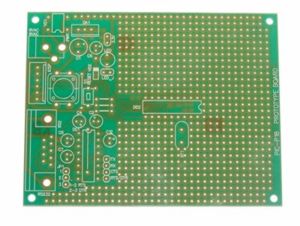

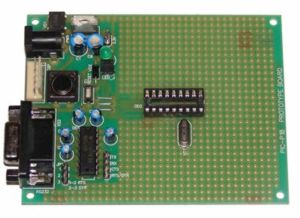

Макетная плата начального уровня PIC-P18

[ наличие и цена по ссылке ]

Смотри также

PIC-P18

PIC-P28

PIC-P40

PIC JDM – простейший внутрисхемный (ICSP) программатор

PIC-ICD2

EXTRA-PIC

Другие средства разработки и отладки

Макетная плата начального уровня PIC-P18 позволяет быстро начать работать с любым 18-выводным PIC контроллером фирмы Microchip. Наличие RS232 интерфейса позволяет быстро осуществить подключение разрабатываемого устройства с компьютером (что полезно как при отладке программ, так и при необходимости использования RS232 интерфейса), либо другим внешним устройством.

Также на плате присутствуют пользовательская кнопка и светодиод, подключенные к одним из выводов контроллера. Организация питания платы (выпрямительный мост) позволяет использовать любой источник питания (как постоянного, так и переменного тока) напряжением 6..15В. Кроме того, существует возможность установки напряжения питания 3.3В/5В – таким образом обеспечивается совместимость платы со стандартными и низковольтными контроллерами.

Особенности:

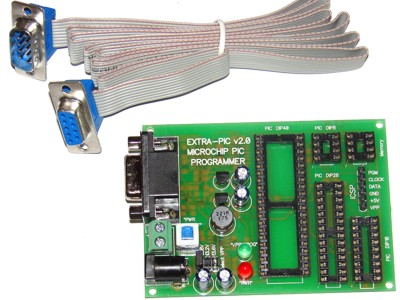

• ICSP коннектор для подключения внешнего программатора либо отладчика. Плата полностью совместима с ICD2, EXTRA-PIC, PIC JDM и другими программаторами

• RS232 интерфейс (реализован на MAX232 микросхеме)

• DIP-18 панелька для установки любого 18-выводного контроллера фирмы Microchip

• Кварцевый резонатор 20МГц для обеспечения максимальной производительности контроллера

• Светодиод, подключенный к RB3 порту контроллера

• Пользовательская кнопка, подключенная к RB2 порту контроллера

• Кнопка сброса (RESET)

• Гнездо для подключения внешнего источника питания

• Каждый вывод контроллера выведен на отдельную контактную площадку для удобства макетирования

• Большое место для макетирования с сеткой контактных площадок 2,54мм (позволяет устанавливать любой современный компонент с выводами)

• Шина питания 3.3В/5В

• Шина земли

• 4 крепежных отверстия  диаметром 3мм

• Высококачественная печатная плата с зеленой защитной маской. Материал и качество платы идеально подходят для макетирования различных схем, выдерживая большое число паек.

• Размеры 100х80мм

Документация

• Схема

• Размещение компонентов, верхняя сторона

• Размещение компонентов, нижняя сторона

Примеры программного обеспечения:

• Мигающий светодиод для PIC16F628 demo code (C source и HEX)

• Обработка нажатия кнопки для PIC16F628 demo code (C source и HEX)

• RS232 прием/передача PIC16F628 demo code (C source и HEX)
