Полномостовой драйвер A3941 от Allegro [ цена по ссылке ]







Смотри так же

вся продукция Allegro

A3941

A3977

A3903

A3906

A3949



A3941 – полномостовой драйвер внешних силовых MOSFET-транзисторов предназначен для применения в автомобильной промышленности для систем управления мощными индуктивными нагрузками. В драйвер интегрирован стабилизатор на для питания внутренних логических схем. A3941 может управляться от микроконтроллера при помощи ШИМ-регулирования через один вход. Интегрированная функция диагностики позволяет определять перенапряжение, перегрев и короткое замыкание, что предоставляет возможность организовать защиту мощных MOSFET-транзисторов.







Встроенный генератор накачки заряда обеспечивает полное управление затворами при уменьшении напряжения батареи до 7В, и частичное управление затворами при снижении напряжения батареи до 5,5В. Универсальная входная логика может конфигурироваться для ШИМ-управления (широтно-импульсная модуляция) в верхнем или нижнем плече моста, со встроенным непрерывным синхронным выпрямлением в верхнем или нижнем плече, в зависимости от выбора логики управления ШИМ.

Отличительные особенности:

полномостовой драйвер N-канального MOSFET;

встроенный стабилизатор 5В;

напряжение питания: 5,5В...50В;

диагностический выход;

низкое энергопотребление в режиме сна: 10мкА;

температурный диапазон: -40°C...+150°С;

тип корпуса: TSSOP-28.

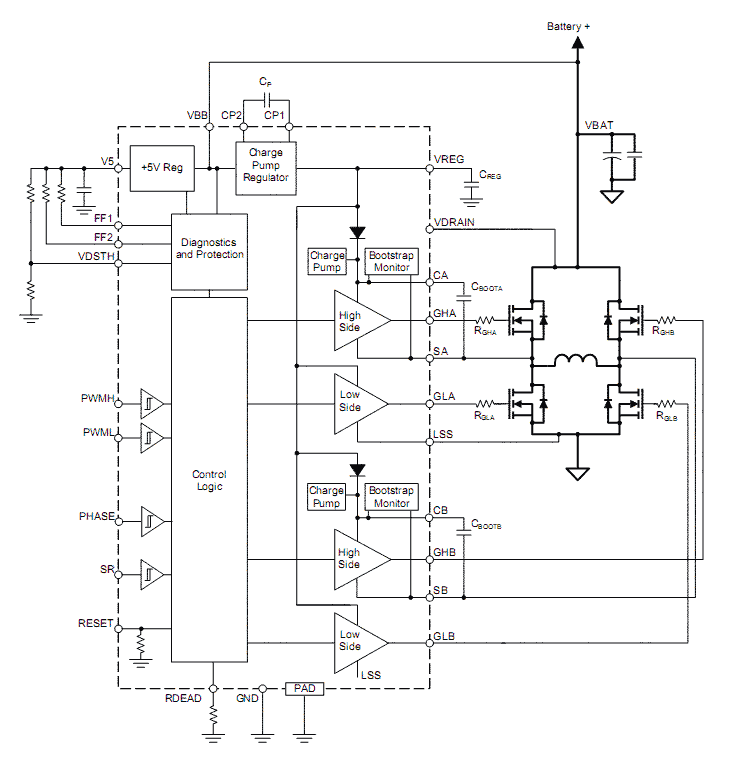

Функциональная схема A3941 здесь

Области применения: системы управления коллекторными двигателями.
