A3941

A3977 – драйвер позволяет управлять двигателем в полношаговом, а также в режиме 1/2, 1/4 и 1/8 шага. Имеется возможность установить режим спадания тока – быстрый, медленный или смешанный, что позволяет уменьшить шум двигателя, увеличить точность задания шага и уменьшить рассеиваемую мощность. Встроенный транслятор позволяет упростить процесс управления двигателем. A3977 отлично подходит в приложениях, где ограничены ресурсы основного процессора.

Отличительные особенности:

нагрузочная способность на канал: ±2,5А;

выходное напряжение: до 35В;

диапазон напряжений питания управляющей логики: 3...5,5В;

низкое сопротивление транзисторов моста в открытом состоянии: 0,36/0,45Ом (верхний/нижний транзистор моста);

режимы спадания тока: быстрый, медленный, смешанный;

выходной сигнал «начальная позиция» (Home Output);

защита от переходного тока;

температурный диапазон: -20°...85°C;

тип корпуса: PLCC-44, TSSOP-28.

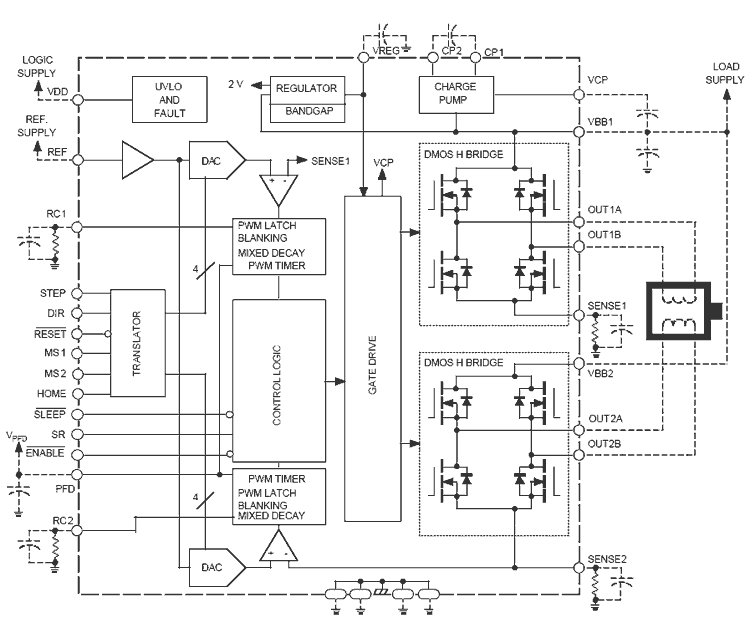

Функциональная схема A3977 приведена здесь.

Области применения: технологическое оборудование, бытовая электроника, автомобильная электроника, компьютерная периферия, медицинская техника.
