QT100 – уникальный сенсорный датчик на основе технологии QTouch
Скачать PDF

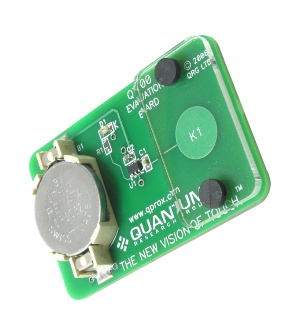

QT100
Компания Quantum Research Group рекомендует QT100 –
сенсорный датчик на основе технологии переноса заряда
QTouch, способный определять приближение или прикосновение
любого предмета к датчику даже через толстый слой
стекла (до 50mm), пластика (до 20mm), камня, керамики и большинства сортов
дерева. В совокупности с автоматической самокалибровкой,
устранением дрейфа, фильтрацией шумов и хорошей устойчивостью к влажности,
технология QTouch даёт свободу дизайнерам конечных изделий в выборе
материалов и конструкции, устраняет проблемы невысокой надёжности и
сложностей производства, характерные для
электромеханических и мембранных кнопок и клавиатур.
Диапазон размеров и форм контактных площадок достаточно
широк (6x6mm и более) и определяется в основном толщиной панели, через
которую детектируется прикосновение. Расстояние между центрами соседних
контактных площадок 7mm или более, определяется толщиной панели. К
материалу контактных площадок также не предъявляется особых требований; им
может быть медь, серебро, углерод, оксид индия и олово.
|
 |
 |
Диапазон напряжения питания датчика: 2V…5.25V. Собственный
ток потребления в экономичном режиме: 9uA (2V), 15uA (3V) и 35uA (5V). Для
контроля работоспособности, постоянно вырабатывается специальный сигнал
HeartBeat длительностью 15us, переводящий выход микросхемы в

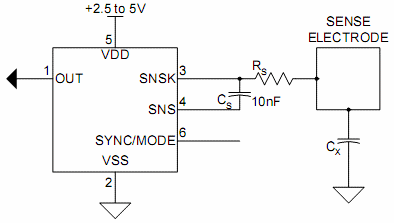

высокоимпедансное состояние. QT100 является цельным функциональным узлом,
для работы которого необходимо всего три внешних компонента – резистор и
два конденсатора, одним из которых регулируется чувствительность. Датчик
имеет цифровой выход с высоким активным уровнем и может напрямую
подключаться к цифровым интерфейсам микроконтроллеров.
Микросхемы выпускаются в миниатюрном корпусе SOT23–6
(QT100-ISG) для температурного диапазона -40°C…+85°C.
|
