QT102 –
«умный» сенсорный датчик прикосновения
Скачать PDF
QT102
Технология «умный
дом» медленно, но верно входит в нашу жизнь, но не всегда с той стороны,
откуда её ждёшь. Подчас кажется, что распространение «интеллекта» будет
происходить не от единого управляющего центра к элементарным периферийным
устройствам, а скорее, наоборот – от резко «поумневших» исполнительных
устройств к центральному контроллеру, выполняющему простые коммутационные
операции. Судите сами: компания Quantum Research Group приступила к
производству QT102 – уникальной микросхемы сенсорного датчика, построенной
на патентованной технологии переноса заряда QTouch, с рядом настолько
интересных и полезных особенностей, что необходимо подробно остановиться
на каждой из них.
Технология QTouch
— единственная полностью цифровая технология, позволяющая определять
приближение или прикосновение любого предмета к электроду датчика даже
через толстый слой стекла (до 50mm), пластика (до 20mm), камня, керамики и
большинства сортов дерева. Допускается металлическое покрытие панели с
низкой плотностью частиц. В совокупности с автоматической самокалибровкой,
устранением дрейфа, фильтрацией шумов и хорошей устойчивостью к влажности,
технология QTouch даёт свободу дизайнерам конечных изделий в выборе
материалов и конструкции, устраняет проблемы невысокой надёжности и
сложностей производства, характерные для электромеханических и мембранных
кнопок и клавиатур.
Допустимый
диапазон размеров и форм контактных площадок QT102 достаточно широк (от
6x6mm) и определяется в основном толщиной панели, через которую
детектируется прикосновение. Контактные площадки могут быть сплошными или
с просечками. К материалу контактных площадок также не предъявляется
особых требований; им может быть медь, серебро, углерод, оксид индия (ITO)
и олово. Схема датчика вместе с электродами может размещаться на
однослойной печатной плате, таким образом, снижая стоимость конечного
изделия.
![](qt102.1.jpg)
К QT102
подключается всего один электрод, но при этом, датчик обладает триггерным
эффектом – каждое новое прикосновение переводит цифровой выход микросхемы
в одно из двух устойчивых логических состояний. Причём, активный уровень
выхода микросхемы задаётся способом подключения на его выход резистора — к
общей шине либо к шине питания. Датчик также можно аппаратно
запрограммировать на автоматический перевод его выхода в отключённое
состояние через заданный промежуток времени. QT102 — прекрасная основа для
создания выключателя осветительных или нагревательных приборов!

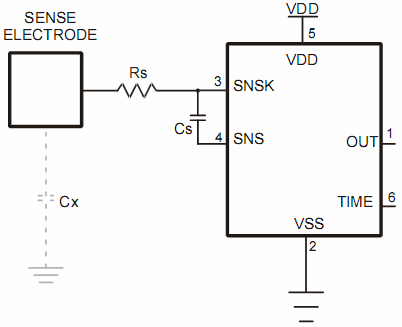

!["Умный" датчик QT102](QT102.gif)
Диапазон напряжения питания QT102 составляет 2.0V…5.5V.
Чувствительность датчика задаётся величиной одного образцового
конденсатора. Ток выхода не должен превышать 1mA во избежание эффекта
защёлкивания.
Микросхемы размещаются в корпусе SOT23–6 (QT102-ISG) для температурного
диапазона −40°C…+85°C.
|
