QT11x — семейство QTouch-датчиков близости и прикосновения

Скачать PDF

QT110

QT113

QT118H



 Компания Quantum Research Group предлагает QT110 , QT113 и QT118H – семейство датчиков QTouch, способных определять приближение или прикосновение любого предмета к чувствительной области на поверхности диэлектрических материалов, таких как пластик или стекло толщиной до 100mm. Такая создаваемая датчиком чувствительная поверхность превосходно детектирует прикосновение или приближение руки человека даже в перчатке.



Семейство QT11x обеспечивает: режим автокалибрации, компенсации дрейфа, различные по времени задержки отклика, выбор полярности выхода и режим переключения. Никаких специальных дополнительных калибровок и настроек не требуется. Датчики автоматически приспосабливаются к налипающей грязи, влажности и температурным изменениям. Чувствительность задаётся величиной емкости внешнего конденсатора и/или посредством вывода изменения усиления. Микросхемам для работы требуется только один внешний конденсатор и электрод.



Параметры

QT110

QT113

QT118H

Возможные таймауты

10/60s



10/60s/
бесконечно

10/60s

Время отклика

130ms

30ms

130ms

Коэффициент усиления

3

Регулируется
через Cs

Регулируется через Cs

Компенсация дрейфа

Да

Да

Да

Драйвер пьезоизлучателя

Да

-

Да

Режим HeartBeat

Да

Да

Да

Выходной режим переключения

Да

Да

Да

Выходной импульсный режим

Да



-

Да

Выходные активные сигналы

L, H

L, H

H

Ток потребления при 3V

20uA

600uA

20uA



QT110 и QT118H содержат в себе драйвер управления пьезоизлучателем для обеспечения обратной звуковой связи при срабатывании датчика. QT113 ориентирован на определение через воздух или диэлектрик приближения любых предметов. Датчики QT113 и QT118H могут использоваться также для детектирования материалов и влажности.

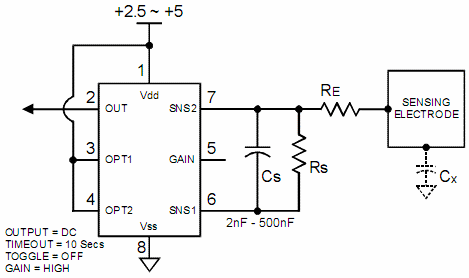

Схема включения QT11x - QTouch-датчика близости и прикосновения



Микросхемы датчиков семейства QTouch выпускаются в корпусах DIP-8 (QT110-DG, QT113-DG и QT118H-DG) для температурного диапазона 0°C…+70°C и SOIC-8 (QT110-ISG, QT113-ISG и QT118H-ISG) для температурного диапазона −40°C…+85°C.
