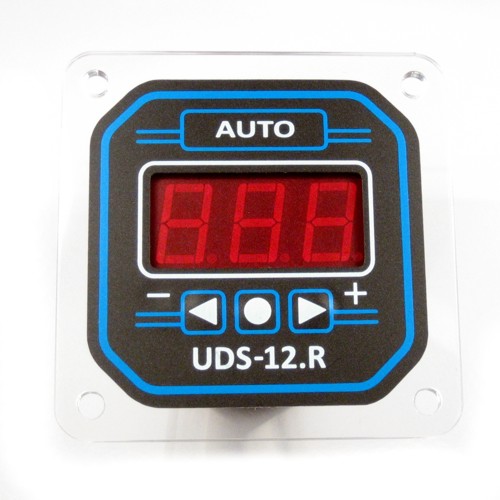

Терморегулятор UDS-12.R-KTY




Прибор предназначен для автоматического удержания заданной температуры в зоне нагрева.
Метод регулировки - двухпозиционный, по принципу включения и отключения нагревательного элемента. Контактный элемент - электромагнитное реле.
Данный прибор может быть легко и надежно установлен на любой плоской поверхности щитов, или панелей и использоваться в любых производственных процессах.
Для установки потребуется просверлить отверстие диаметром 52мм. (для этого рекомендуем использовать настраиваемый резец-центробур)
Провод необходимой Вам длины, для подключения датчика, приобретается отдельно.

Технические характеристики:

Напряжение питания : 12 В постоянного тока
Ток потребления : 200мА
Тип датчика: KTY 84\130 (в комплекте)
Температурный диапазон : 0___+255 С
Шаг задания температуры: 1 С
Время измерения : 1с.
Период управления : 1с.
Погрешность измерения : 1,5 С.
На точность измерения влияет
множество различных факторов.
Совет: при установке датчика, постарайтесь чтобы в
зоне нагрева оказался и его корпус, и также выводы,
минимум по 1см с каждой стороны.

Устройство управления нагрузкой : электромагнитное
реле (макс. 5А или 1100 Вт)

Инструкция по эксплуатации:

Прибор начинает работу немедленно после подачи питания 12V постоянного
тока (см. СХЕМУ ПОДКЛЮЧЕНИЯ).

Перед включением произведите все необходимые соединения по схеме.

Внимание! Соблюдайте полярность подключения датчика, изолируйте выводы и не допускайте их замыкания между собой.

Установка необходимой температуры производится простым нажатием кнопок "ПЛЮС" или "МИНУС". Для быстрой прокрутки удерживайте нужную кнопку, и по достижении необходимого значения отпустите. И если в течение 3 сек. не будет нажата какая либо кнопка,параметр автоматически сохранится в памяти устройства.

Средняя кнопка "МЕНЮ УСТАНОВОК" предназначена для ввода дополнительного параметра гистерезиса и калибровки показаний температуры. При ее кратковременном нажатии вы увидите значение "коридора точности"(гистерезиса). установите значение используя те же кнопки "ПЛЮС" или "МИНУС". Для калибровки температуры нажмите еще раз кнопку меню, и введите число разницы температуры .С помощью этой настройки можно откорректировать показания прибора. И если в течение 3 сек. не будет нажата ни одна из кнопок, параметр автоматически сохранится в памяти устройства. Вносить изменения данных можно в любой момент работы терморегулятора. При появлении на индикаторе надписи "Err" следует отключить прибор, и проверить надежность соединения проводов датчика.

Для коммутации повышенной нагрузки используйте внешний контактор, в противном случае выйдет из стоя реле ,замыкающее контакты 3 и 4.
