Тахометр представляет собой
современный модуль автоматики и может
применяться в системах управления
автоматическими линиями, станками и т.д. Тахометр отображает
текущее значение оборотов в минуту, опираясь на показания
датчика, который устанавливается в любом подходящем месте
вращающегося механизма.
В приборе предусмотрена
возможность контроля оборотов по установленному значению. При превышении
этого значения микроконтроллер размыкает
контакты исполнительного реле, и когда
количество оборотов снижается ниже установленного,
реле подает питание на двигатель (контакты реле замыкаются).
Внимание:
Не допускайте попадания на
выводы датчика какого-либо стороннего
напряжения, касания выводов к корпусу
незаземленного оборудования. Не подключайте к
клеммам питания напряжения выше 14,5V В
противном случае прибор выйдет из строя! В этих случаях ремонт
производится за счет покупателя.
Технические
характеристики:
Напряжение питания : 12V
постоянного тока
Ток потребления: 200мА
Эксплуатация при температурах:
от -10 С до +45 С
Разрядность: 4
Макс. кол-во прерываний на 1
оборот - 6.
Период измерения - 1 сек.
Максимальное кол-во оборотов:
9999 об\мин
Совместимость: оптопара, датчик
Холла
Устройство управления нагрузкой
: электромагнитное реле (макс. 5А или 1100 Вт)
| |
Инструкция по эксплуотации:

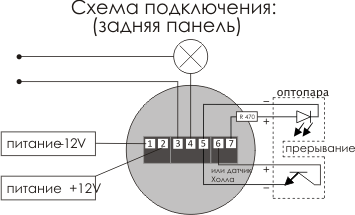

Подключение оптопары
или датчика Холла производится по схеме.
Тахометр работает следующим образом: после подачи питания на
индикаторе отобразится 0., и встроенное реле замкнет контакты 3 и
4.Через эти контакты подключайте питание двигателя.

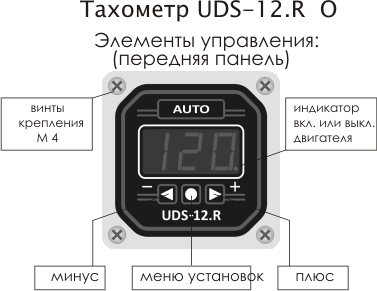

Настройка оборотов:
После нажатия и удержания кнопки "МЕНЮ" в течение 2-3 сек. на
индикаторе отобразится мигающее значение установки оборотов. При
помощи кнопок "МИНУС" и "ПЛЮС" задается новое значение (для быстрой
прокрутки удерживайте кнопку). Следующее нажатие кнопки "МЕНЮ"
приводит к появлению на индикаторе цифры (от 1 до 6), это установка
количества прерываний за один оборот вала. Например: - если
установленная крыльчатка на валу имеет 4 лопасти (или из круга
вырезаны 4 сектора), то следует установить цифру прерывания 4. Таким
образом, количество меток прерывания датчика всегда должно
соответствовать установленной цифре. Запоминание этих двух
параметров в энергонезависимой памяти происходит через 2-3 сек.
после нажатия кнопки "МЕНЮ".
|
|
|
 |
|
|
