Макетная плата

Макетные платы для микроконтроллеров STM ARM. С помощью данных плат вы легко можете собрать необходимое вам устройство, используя выбранный Вами микроконтроллер. Вы сами определяете необходимость использования внешних резонаторов, выбираете необходимый диапазон напряжения питания. Все платы рассчитаны на отладку по SWDIO SWCLK, а значит достаточно самого простого ST LINK.

Платы расчитаны на установку распространенных компонентов:
- ВЧ резонатор - KX-3H HC49S "лодочка"
- НЧ резонатор - KX-38 JU38 MMTF32 "часовой цилиндр"
- резисторы и конденсаторы - SMD 0805
- разъемы PLS (штырь в плату) и/или PBD (розетка в плату) с шагом 2,54.
Это позволяет легко подключить внешние компоненты используя широко распространенные перемычки.
Кроме того возможно подключение питания и портов связи с помощью распространенных соединителей с шагом 2,54мм
- расстояние между рядами выводов 25,4мм удобно для размещения собранного изделия на беспаечной макетной плате.

Применение данных плат ускоряет разработку новых устройств особенно если у вас уже есть опыт работы с STM32 или если нет платы с необходимым микроконтроллером. Просто установите на плату выбранный микроконтроллер и необходимые вам элементы, подключите программатор/отладчик и занимайтесь разработкой. В прошлом остались переходники TQFP-DIP и долгая нудная распайка проводками.

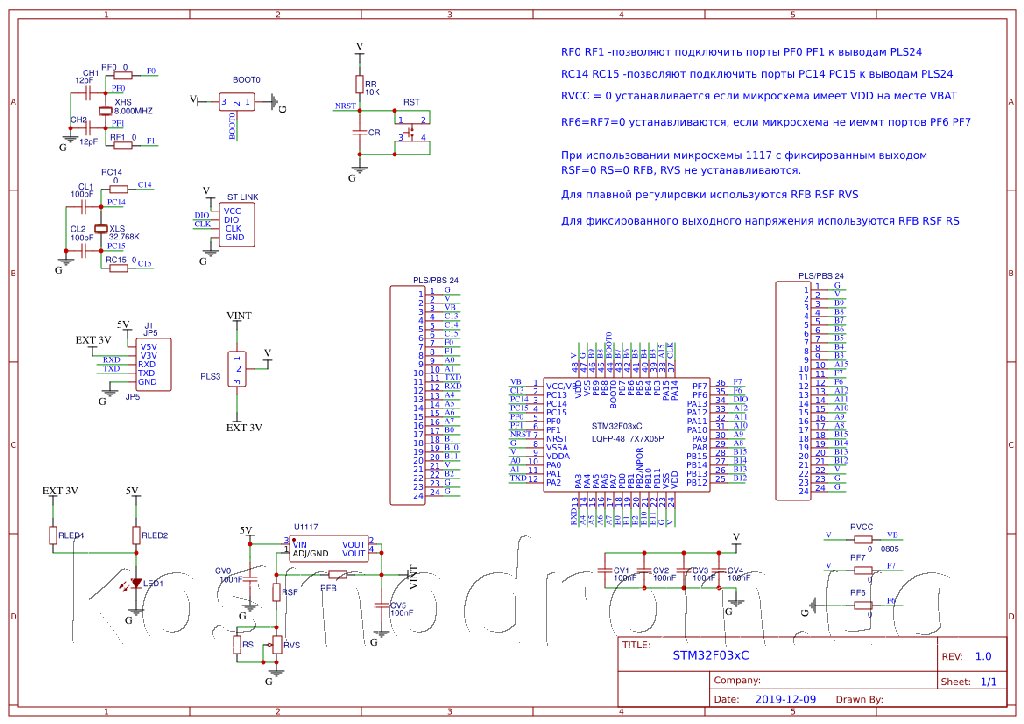

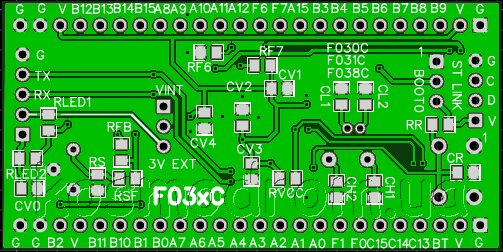

Характеристики STM32F03xC:
Габариты: 63.5 мм x 31.75 мм, между рядами 25,4 мм

Применяется для работы с микроконтроллерами в корпусе LQFP48:
STM32F030C6 STM32F030C8 STM32F030CC STM32F031C4 STM32F031C6 STM32F038C6
