STM8S-DIP-TSSOP20 модуль на микроконтроллере STM8S003F3P6

Одной из тенденций последнего времени стало уверенное упрочнение позиций фирмы ST на рынке 8-битных и 32-битных микроконтроллеров. Этому способствует поразительная дешевизна и в то же время отличная функциональность и богатый набор периферии этих микроконтроллеров. В нише 8-битных микроконтроллеров, где раньше доминировали PIC и AVR, теперь появился еще один сильный игрок – микроконтроллеры STM8. Многие разработчики, ранее использовавшие ATMEL AVR, все чаще переходят на STM8.

экономичные, эффективные, высокотехнологичные микроконтроллеры со склада в Харькове



Фирма ST предлагает широкий набор своих отладочных комплексов из серии “Discovery”, однако в ряде случаев они слишком громоздки и избыточны для применения в качестве готового решения. Именно для решений, где нужны простота и миниатюрность, и предназначены модули STM8S-DIP-xx

Смотрите так же : специальное предложение :
Микроконтроллер STM8S003F3P6 по рекордно НИЗКОЙ цене на складе в Харькове



продукция компании STMicroelectronic на складе в Харькове

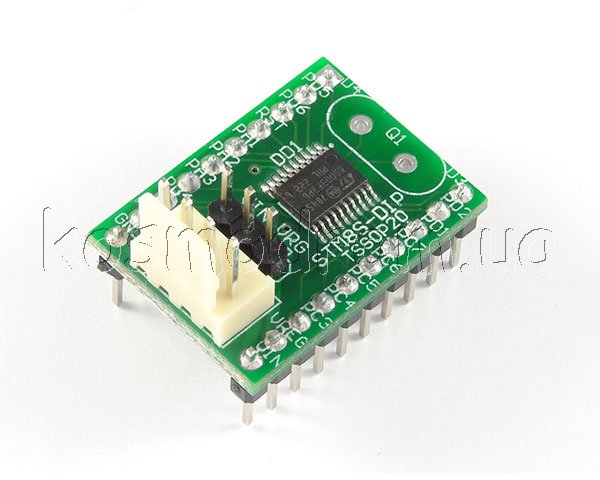

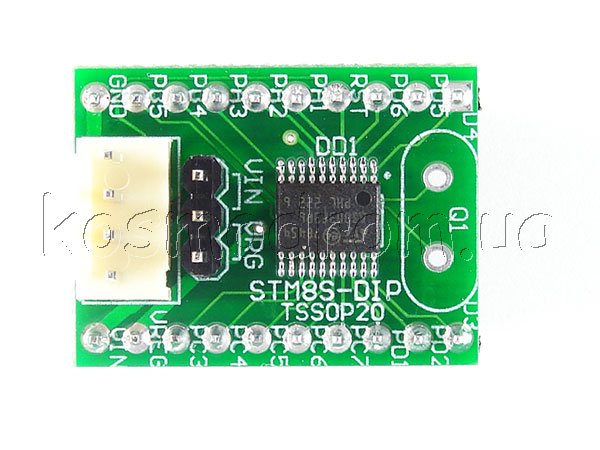

STM8S-DIP-TSSOP20 представляет собой миниатюрный DIP модуль с установленным микроконтроллером STM8S003F3P6 в корпусе TSSOP20. Это идеальное решение как для ознакомления с супердешевыми и мощными 8-битными микроконтроллерами STM8S, так и для применения в качестве готового блока в собственных разработках. Изделие выполнено в DIP-20 форм-факторе, что дает возможность просто установить его в какую-либо DIP панельку, либо на стандартную макетную плату. Все порты микроконтроллера выведены на панельку (DIP выводы). На плате также установлен SWIM разъем для подключения внешнего программатора или отладчика (полностью совместим с STLINK/STLINKV2 программатором) и минимальная обвязка микроконтроллера. Кроме того на плате установлен регулятор напряжения 3,3В/750мА, что позволяет питать модуль как от внешнего питающего напряжения 2,95-5,5В, так и от регулятора напряжением 3,3В. Выбор питающего напряжения выполняется установкой джампера VIN/VRG.

большой ассортимент, низкие цены



Микроконтроллеры STM8S имеют внутренние источники тактовой частоты, однако для достижения стабильности частоты возможно подключение внешнего кварцевого резонатора. Для этого на плате предусмотрено специальное установочное место Q1, куда пользователь может установить любой кварцевый резонатор типа HC49/HC49S. Обвязка кварцевого резонатора (конденсаторы 15пФ) уже установлена на плате.

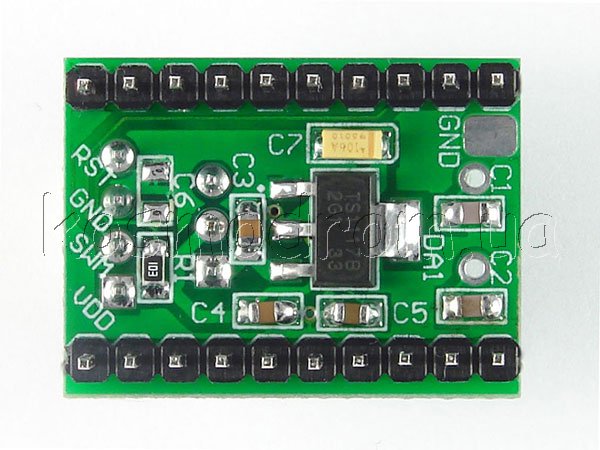

Также на нижней стороне платы присутствует контактная площадка земли, куда может быть подпаян провод земли (к примеру для подключения щупа осциллографа).

Особенности



Миниатюрный размер 25,5х19мм
DIP20 форм-фактор, расстояние между выводами 2,54мм, расстояние между рядами контактов 15,24мм
Все порты контроллера и шины питания выведены на слоты расширения
Установленный микроконтроллер STM8S003F3P6 в корпусе TSSOP20. Контроллер имеет 8К FLASH, 1K RAM, 128 байт EEPROM, 16 портов ввода/вывода (из них 12 портов с высокой нагрузочной способностью), 16 источников внешних прерываний, 3 таймера, SPI, I2C, UART, Watchdog, оконный Watchdog, 10-бит АЦП
Стандартный SWIM разъем для подключения STLINK/STLINKV2 программатора
Регулятор напряжения 3,3В/750мА
Возможность питать модуль как от внешнего питающего напряжения 2,95-5,5В, так и от регулятора напряжением 3,3В
Джампер выбора питающего напряжения
Установочное место Q1 с обвязкой для установки кварцевого резонатора
Контактная площадка земли для различных подключений

ДОКУМЕНТАЦИЯ

Модуль STM8S-DIP-TSSOP20 – схема электрическая принципиальная
Размеры модуля
Документация на микроконтроллер STM8S003F3P6
