Макетные платы для
микроконтроллеров STM ARM. С помощью данных плат вы легко можете собрать
необходимое вам устройство, используя выбранный Вами микроконтроллер. Вы
сами определяете необходимость использования внешних резонаторов,
выбираете необходимый диапазон напряжения питания. Все платы рассчитаны
на отладку по SWDIO SWCLK, а значит достаточно самого простого ST LINK.
Платы расчитаны на установку распространенных компонентов:
- ВЧ резонатор - KX-3H HC49S "лодочка"
- НЧ резонатор - KX-38 JU38 MMTF32 "часовой цилиндр"
- резисторы и конденсаторы - SMD 0805
- разъемы PLS (штырь в плату) и/или PBD (розетка в плату) с шагом 2,54.
Это позволяет легко подключить внешние компоненты используя широко
распространенные перемычки.
Кроме того возможно подключение питания и портов связи с помощью
распространенных соединителей с шагом 2,54мм
- расстояние между рядами выводов 25,4мм удобно для размещения
собранного изделия на беспаечной макетной плате.
Применение данных плат ускоряет разработку новых устройств особенно если
у вас уже есть опыт работы с STM32 или если нет платы с необходимым
микроконтроллером. Просто установите на плату выбранный микроконтроллер
и необходимые вам элементы, подключите программатор/отладчик и
занимайтесь разработкой. В прошлом остались переходники TQFP-DIP и
долгая нудная распайка проводками.

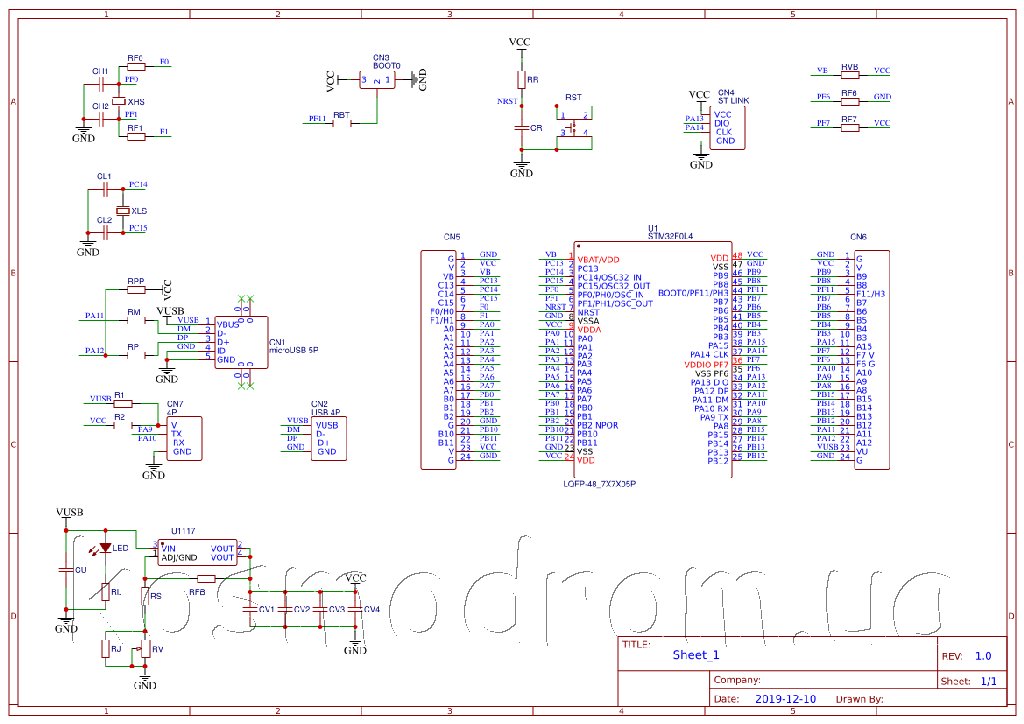

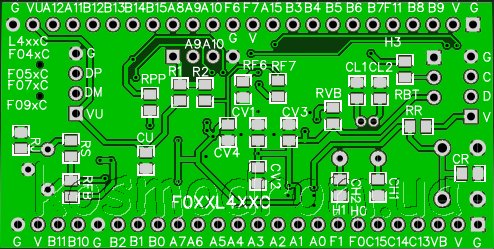

Характеристики
STM32F0xxC-L4xxC:
Габариты: 63.5 мм x 31.75 мм, между рядами 25,4 мм
Применяется для работы с микроконтроллерами в корпусе LQFP48:
STM32F042C4 STM32F042C6 STM32F051C4 STM32F051C6 STM32F051C8 STM32F071C8
STM32F071CB STM32F072C8 STM32F072CB STM32F078CB STM32F091CB STM32F091CC
STM32F098CC STM32F070C6 STM32F070C8 STM32L412C8 STM32L412CB STM32L422CB
STM32L431CB STM32L431CC STM32L433CB STM32L433CC STM32L443CC |
