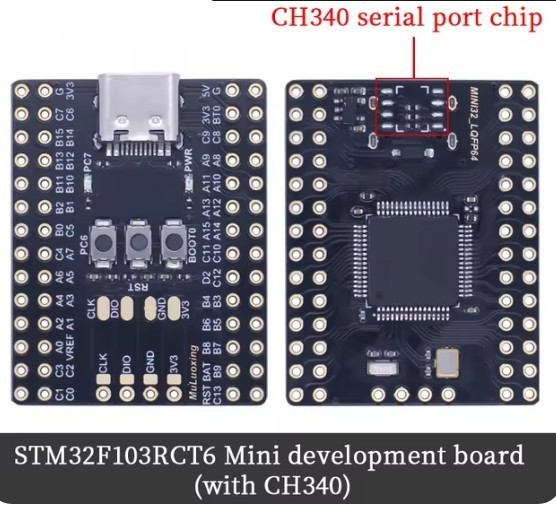

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата STM32F103RCT6-Mini-BOARD Миниатюрная отладочная плата на базе ARM, предназначенная для управления полетом, с ультракомпактными размерами и встроенным последовательным портом CH340. Чип CH340 НЕ УСТАНОВЛЕН на плате
На складе ... код товара: 00-00074120
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Отладочная плата
![Перейти в раздел - Отладочная плата](fotki/evalutionboard.jpg)
|
|

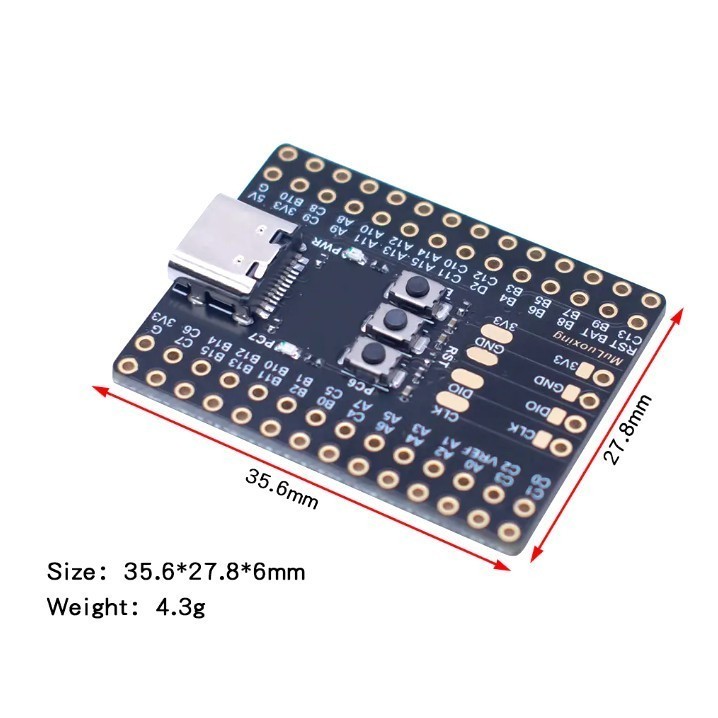

Плата создана на чипе STM32F103RCT6. Плата разработана и
изготовлена с возможностью подключения через последовательный порт типа Type-C,
что позволяет загружать программы через встроенный последовательный порт.
На плате расположены пользовательские кнопки и индикаторы, а выводы всех портов
ввода-вывода (IO) размещены с обеих сторон.
Имеется отдельный порт для загрузки через интерфейс SWD, что подходит для
решения задач управления в малых объемах производства (различные методы пайки
выводов подходят для различных задач отладки в условиях ограниченного
пространства, с возможностью одновременного использования всех выводов IO).
- TYPE-C: Вход питания, аппаратный USB/последовательный порт (CH340N)
- Кнопки: RST (кнопка сброса), BTO (кнопка выбора режима
загрузки), PC6 (пользовательская кнопка, ground pressed)
- Светодиод: PWR (индикатор питания), PC7 (управляемый
пользователем индикаторный светодиод, PC7 управляет катодом светодиода)
Параметры продукта
Серия MINI32 |
|
|
Основной контроллер |
STM32F103C8T6 |
STM32F103RCT6 |
Способы связи |
Выбор между USB и последовательным портом |
Выбор между USB и последовательным портом |
Метод загрузки |
SATA |
SWD |
Ядро |
ARM Cortex-M3 |
ARM Cortex-M3 |
Основная частота |
72 МГц |
72 МГц |
SRAM [KB] |
20 |
48 |
FLASH [KB] |
64 |
256 |
Корпус микроконтроллера |
LQFP48 |
LQFP48 |
GPIO |
26 |
51 |
Вход питания |
5V@500mA |
5V@500mA |
PIN POWER |
5V/3.3V@500mA |
5V/3.3V@500mA |
По умолчанию печатная плата использует магнитный сердечник LB1 для
подключения к источнику питания 3,3 В, и в этот момент вывод VREF выдаёт внешние
3,3 В. Если есть другие требования к опорному напряжению АЦП, удалите LB1 и
подключите его через вывод.
|
