Макетные платы для
микроконтроллеров STM ARM. С помощью данных плат вы легко можете собрать
необходимое вам устройство, используя выбранный Вами микроконтроллер. Вы
сами определяете необходимость использования внешних резонаторов,
выбираете необходимый диапазон напряжения питания. Все платы рассчитаны
на отладку по SWDIO SWCLK, а значит достаточно самого простого ST LINK.
Платы расчитаны на установку распространенных компонентов:
- ВЧ резонатор - KX-3H HC49S "лодочка"
- НЧ резонатор - KX-38 JU38 MMTF32 "часовой цилиндр"
- резисторы и конденсаторы - SMD 0805
- разъемы PLS (штырь в плату) и/или PBD (розетка в плату) с шагом 2,54.
Это позволяет легко подключить внешние компоненты используя широко
распространенные перемычки.
Кроме того возможно подключение питания и портов связи с помощью
распространенных соединителей с шагом 2,54мм
- расстояние между рядами выводов 25,4мм удобно для размещения
собранного изделия на беспаечной макетной плате.
Применение данных плат ускоряет разработку новых устройств особенно если
у вас уже есть опыт работы с STM32 или если нет платы с необходимым
микроконтроллером. Просто установите на плату выбранный микроконтроллер
и необходимые вам элементы, подключите программатор/отладчик и
занимайтесь разработкой. В прошлом остались переходники TQFP-DIP и
долгая нудная распайка проводками.
Характеристики

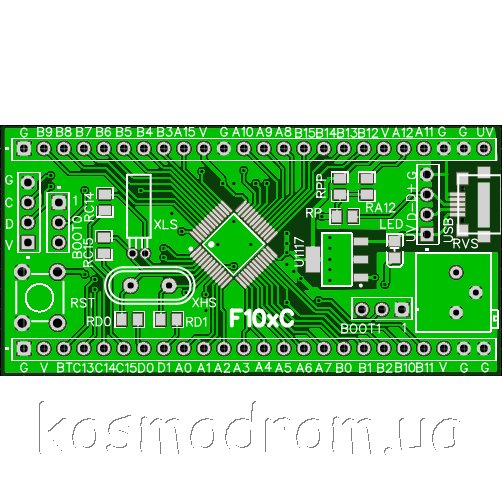

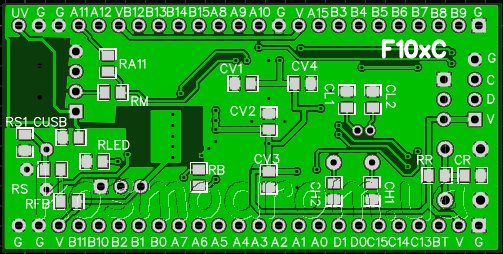

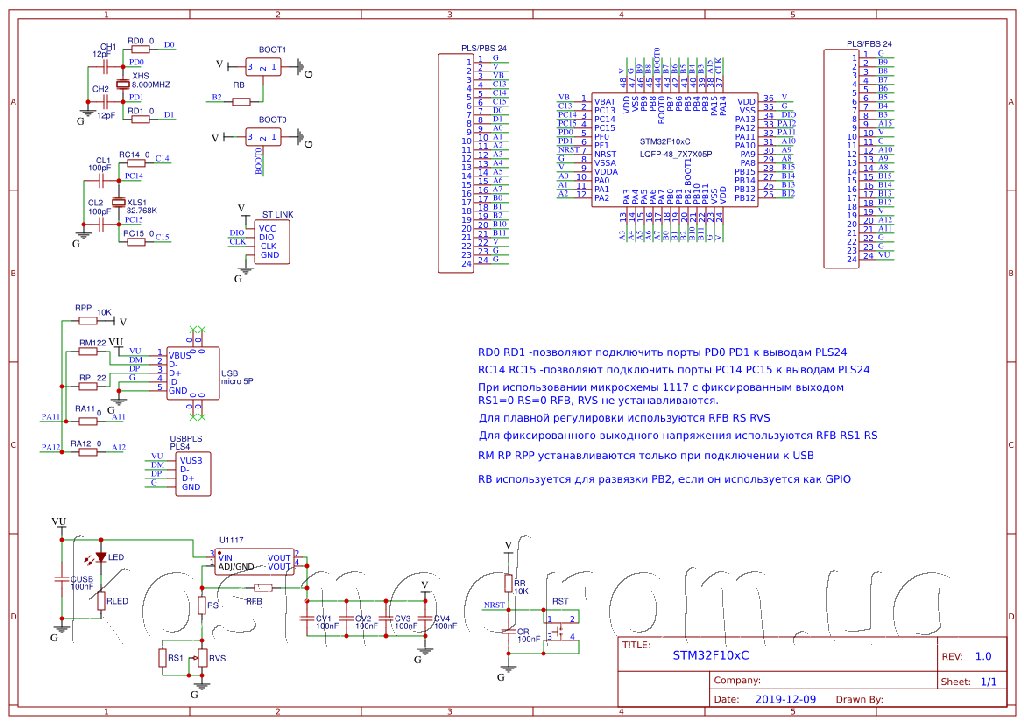

STM32F10xC:
Габариты: 63.5 мм x 31.75 мм, между рядами 25,4 мм
Применяется для работы с микроконтроллерами в корпусе LQFP48:
STM32F100C4 STM32F100C6 STM32F100C8 STM32F100CB STM32F101C4 STM32F101C6
STM32F101C8 STM32F101CB STM32F102C4 STM32F102C6 STM32F102C8 STM32F102CB
STM32F103C4 STM32F103C6 STM32F103C8 STM32F103CB |
