STM32F411CEU6 — это 32-битный микроконтроллер от STMicroelectronics на базе ядра ARM Cortex‑M4 с блоком FPU (Floating Point Unit). Он относится к семейству STM32F4, предназначен для высокопроизводительных задач и отличается хорошим соотношением производительности и энергопотребления.

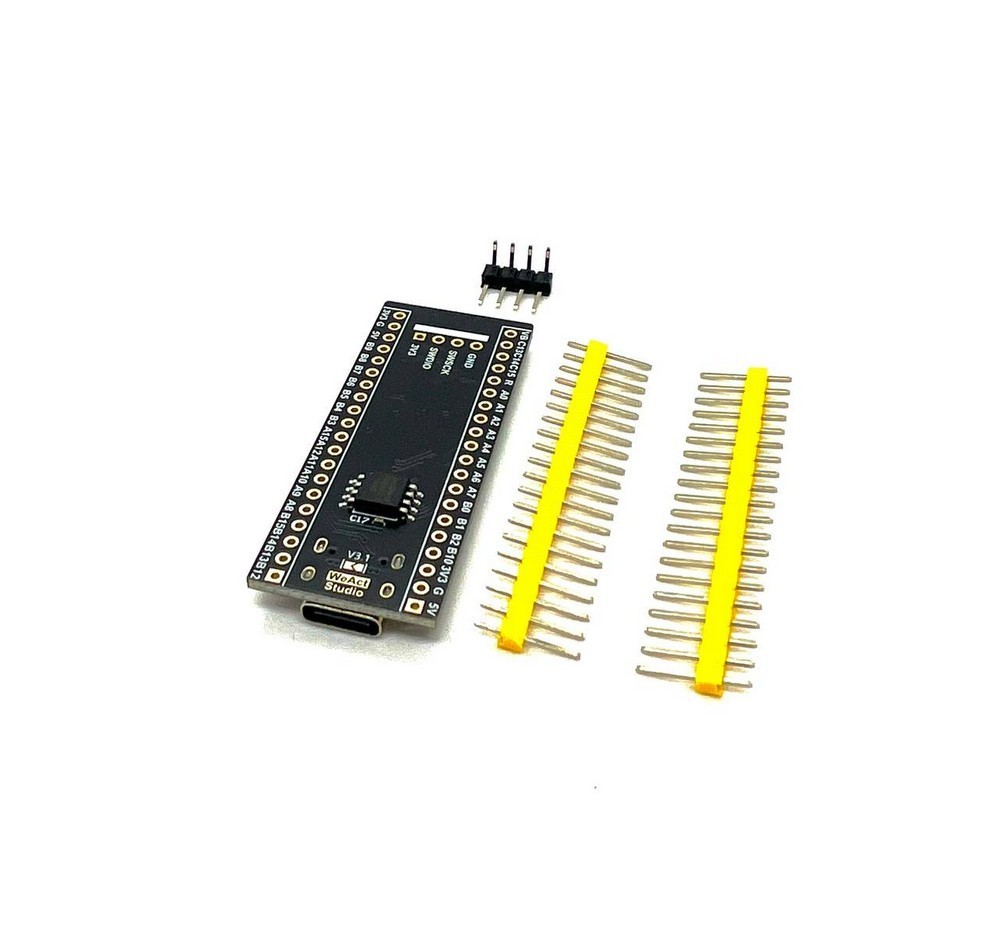

На обратной стороне платы припаян чип внешней флеш-памяти W25Q64JVSSIQ объёмом 8 Мбит (1 МБ)



Детали платы BlackPill:
STM32F411CEU6, частота 100 МГц, 128 КБ ОЗУ, 512 КБ флэш-памяти
Высокоскоростной кварц 25 МГц и низкоскоростной кварц 32.768 кГц 6 пФ
Используется технология погружного золочения, бессвинцовый процесс пайки, контакты позолочены — более экологично
Поддержка разработки на языке программирования C
На плате 3 кнопки: сброс (Reset), BOOT0, пользовательская (User)
Используется новейший оригинальный чип и качественные кварцы

Память:
512 КБ флэш-памяти
128 КБ ОЗУ
Возможность подключения внешней SPI Flash (опционально)

Тактирование и питание:
Входное напряжение питания: 3.3–5 В
Встроенный LDO стабилизатор 3.3 В, максимальный ток 100 мА
Интерфейс питания и передачи данных — USB Type-C
В линии питания установлен диод, предотвращающий обратный ток

Кварц:
25 МГц высокочастотный
32.768 кГц 6 пФ низкочастотный (RTC)

Интерфейсы и кнопки:
USART x3, I2C x3, SPI x5, USB FS x1
ADC x1 (10 каналов), I2S x5, CRC x1, TIM x8
2 интерфейса по 20 пинов (шаг 2.54 мм)
1 интерфейс отладки (SWD) — 4 пина, шаг 2.54 мм
USB-C порт x1

Кнопки:
Кнопка пользователя (PA0)
Сброс (NRST)
BOOT0


Конструкция и качество:
Используется бессвинцовая пайка, погружное золочение платы
Загрузка через BOOT0-кнопку
Применяются высококачественные кварцы с металлическим корпусом, устойчивые к вибрации
Всегда оригинальные чипы
GitHub регулярно обновляет список чипов, чтобы удостовериться, что покупатели получают новые оригинальные компоненты

Загрузка прошивок / HEX-файлов
Вход в режим загрузки ISP (через UART или USB):
Метод 1:
Зажать BOOT0 и NRST, отпустить NRST, через 0.5 сек отпустить BOOT0 → вход в режим ISP

Метод 2:
При выключенном питании зажать BOOT0, подать питание, через 0.5 сек отпустить → вход в режим ISP

Загрузка:
Через UART: подключение через USB-UART к пинам PA9, PA10. Не использовать USB-питание при этом.
Через USB: просто подключить кабель к USB-C
Поддержка загрузки через инструмент WeAct Studio Download Tool



Особенности и применения:
Аппаратное ускорение операций с плавающей точкой (удобно для DSP, аудио, вычислений)
Поддержка Sleep и Stop режимов — оптимизация энергопотребления
Подходит для:
встраиваемых систем
IoT-устройств
сенсорных интерфейсов
носимой электроники
обработки аудио/сигналов
