Отладочная плата

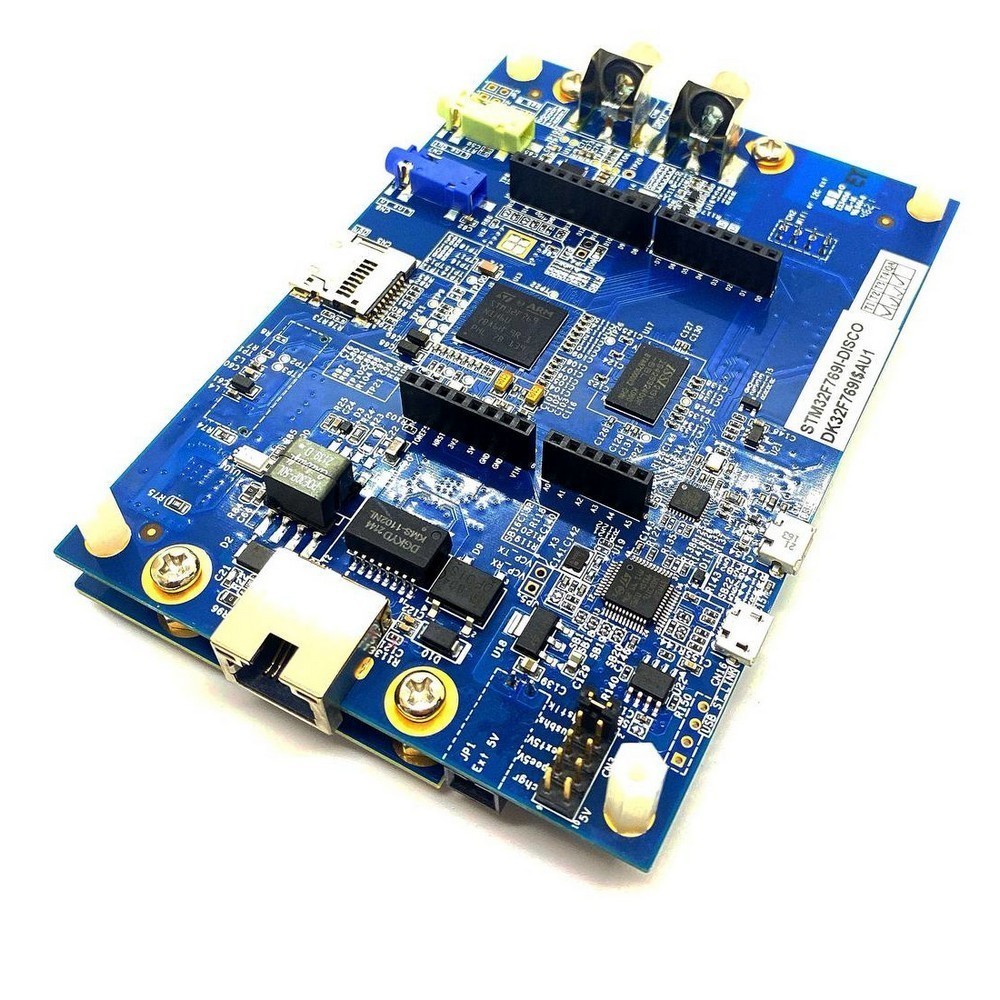

Демонстрационно-отладочная платформа на основе ARM Cortex-M7 микроконтроллера STM32F769NIH6 позволяет пользователям быстро разработать приложения для семейства STM32F7. Комплект предназначен для применения в широком диапазоне приложений, среди которых аудио, графика, безопасность, видео, высокоскоростные соединения, приложения, где необходима поддержка различных датчиков и др. Совместимость с Ардуино обеспечивает неограниченные возможности расширения с огромным числом специализированных дополнительных плат.

Особенности:
Микроконтроллер STM32F769NIH6 с 2 MB Flash памяти и 512+16+4 KB RAM, корпус BGA216;
Встроенный на плату ST-LINK/ V2-1, поддерживающий ренумерацию;
Функции USB ST-LINK: виртуальный COM порт, устройство хранения (mass storage), порт отладки;
4" LCD дисплей с емкостной сенсорной панелью с MIPI® DSI разъемом;
SAI аудио кодек;
Два разъема аудио: один линейный вход и один линейный выход;
Выход стерео для динамиков;
Четыре ST MEMS микрофона с DFSDM входами;
Два разъема SPDIF RCA: вход и выход;
Две кнопки (пользовательская и сброс);
512-Mbit Quad-SPI Flash память;
128-Mbit SDRAM;
Power Over Ethernet основан на IEEE 802.3af;
Держатель для microSD card;
Разъем для дочерних плат WI-FI или Ext-EEP;
USB OTG HS с Micro-AB разъемом;
Разъем Ethernet совместимый с IEEE-802.3-2002;
Выход источника питания для внешних приложений: 3.3 V или 5 V;
Arduino™ Uno V3 разъемы;
Комплексное бесплатное программное обеспечение включает различные примеры, часть пакета STM32Cube;
Поддержка широкого набора интегрированных средств разработки.
Пять опций питания:
ST LINK/V2-1,
разъем USB HS,
5 V от RJ45 (Power Over Ethernet),
5 V от Arduino™ или внешнего разъема,
USB зарядное устройство;
