Трансформаторы для печатного монтажа серии EI 38


Трансформаторы для печатного монтажа серии EI38
  • Мощность - до 6 ВА
  • Трансформаторы температурного класса 70°C/B не защищены от короткого замыкания
  • Стандартные модели имеют корпус типа "0"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10-, VDE-, CSA- и UL. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Cтабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда

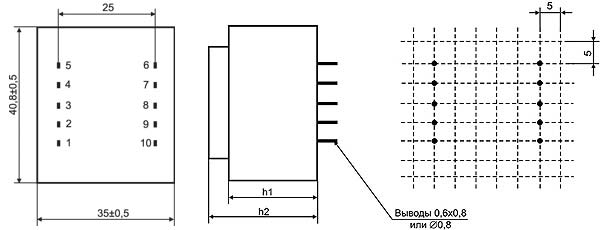

Габаритный чертеж, мм
Вид со стороны выводов
Установочные размеры (± 0,3 мм)




Тип "0" - корпус без фланцев
Тип
Мощность (температурный класс ta 70°C/B), ВА
h1, мм
h2, мм
Масса, кг
Упаковка, штук
BV EI 382...
4.5 ВА
23.1
28.1
0.150
40


Заказные версии трансформаторов серии EI38
Тип
Мощность (Температурный класс ta 70°C/B)
h1, мм
h2, мм
Масса, кг
Упаковка, штук
EI 381...
2.5 ВА
17.3
22.1
0.100
40
EI 382...
4.5 ВА
23.1
28.1
0.150
40
EI 383...
6 ВА
25.9
30.8
0.250
60

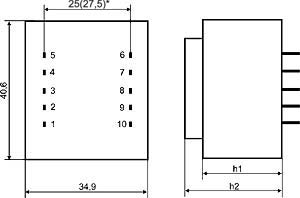

Тип "0" - корпус без фланцев

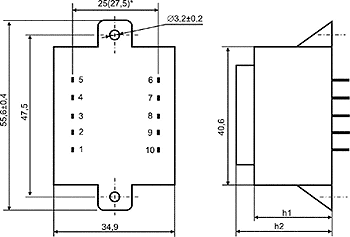

Тип "K" - корпус с 2 фланцами
Трансформаторы серии EI38 по условиям заказчика
Возможно изготовление трансформаторов со встроенными элементами (термопредохранитель или термистор PTC), иным размещением креплений и выводов, а также трансформаторов без герметизации (для уменьшения стоимости и габаритов).
Размеры на чертежах:
- погрешность ± 0,3 мм
- Выводы: 0,6 x 0,8 или Ж 0,8 мм
- *аналогичные версии с шагом подключения 27,5 мм

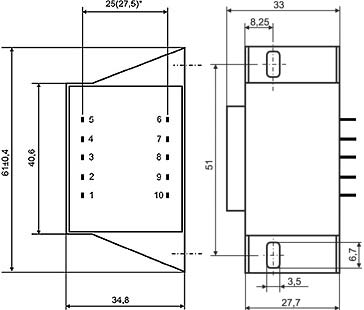

Тип "W" для вертикального крепления трансформатора
Наименование
Мощность, ВА
Напряжение первичной обмотки, В
Выводы первичной обмотки
Напряжение вторичной обмотки, В
Ток вторичной обмотки, мА
Выводы вторичной обмотки
Напряжение вторичной обмотки (х.х.), В
BV EI 382 1185
4.5
1x230
1-5
1x6
750
7-9
1x8.7
BV EI 382 1186
4.5
1x230
1-5
2x6
375
6-7/9-10
2x8.8
BV EI 382 1187
4.5
1x230
1-5
1x7.5
600
7-9
1x10.6
BV EI 382 1188
4.5
1x230
1-5
2x7.5
300
6-7/9-10
2x10.9
BV EI 382 1189
4.5
1x230
1-5
1x9
500
7-9
1x13
BV EI 382 1190
4.5
1x230
1-5
2x9
250
6-7/9-10
2x13
BV EI 382 1191
4.5
1x230
1-5
1x12
375
7-9
1x17
BV EI 382 1192
4.5
1x230
1-5
2x12
187
6-7/9-10
2x17.4
BV EI 382 1193
4.5
1x230
1-5
1x15
300
7-9
1x20.8
BV EI 382 1194
4.5
1x230
1-5
2x15
150
6-7/9-10
2x21.2
BV EI 382 1195
4.5
1x230
1-5
1x18
250
7-9
1x24.4
BV EI 382 1196
4.5
1x230
1-5
2x18
125
6-7/9-10
2x24.6
BV EI 382 1197
4.5
1x230
1-5
1x24
187
7-9
1x32.3
