Плоские
трансформаторы для печатного монтажа серии
UI 39
|
Трансформаторы плоского типа серии UI39
|
-
Мощность - до 30 ВА
-
Трансформаторы температурного класса 70°C/B не защищены от
короткого замыкания
-
Обязательное тестирование всех моделей на соответствие
стандартам ENEC 05- KEMA-, KEUR-, CSA- и UL-. Факт
тестирования подтверждается соответствующей маркировкой на
корпусе трансформатора.
-
Вакуумная герметизация, разделение обмоток на две камеры
-
Стабильность параметров при температурных изменениях
-
Высокий уровень безопасности и долгий срок службы
-
Устойчивость первичной обмотки к броскам напряжения
-
Негорючий материал корпуса и заливного компаунда
|
|
|
Огромный
модельный ряд трансформаторов HAHN в диапазоне мощностей от 1,0 до
60,0 ВА является примером качественных изделий, удовлетворяющих
всем требованиям для современного электротехнического
оборудования. Каждый элемент проверяется на соответствие нормам
качества (отмечено цветной точкой на трансформаторе) и
изготавливается с использованием вакуумной герметизации.
Электрическая прочность тестируется при напряжении 6000 В (хотя
нормы VDE 0507 и CEE 15 требуют всего 3750 В при проверке).
Изоляционные и воздушные промежутки составляют не менее 10 мм.
Температурные классы 70°С/B соответствуют VDE 0507, EN 61558 и CEE
15.
|
|

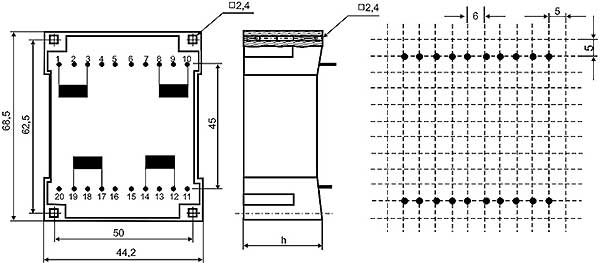

Габаритный чертеж, мм
|
|
Вид со
стороны выводов
|
Установочные размеры (± 0,3 мм)
|
|
|
|
|
Выводы, мм
|
0.6 x 0.8
или Ж
0.8
|
|
Первичная
обмотка I?
|
1-3
|
|
Первичная
обмотка I?
|
8-10
|
|
Вторичная
обмотка II?
|
12-14
|
|
Вторичная
обмотка II?
|
17-19
|
|
Тип
|
Мощность(температурный класс
70°C/B)
|
h (мм)
|
Масса, г
|
Упаковка,
шт
|
|
BV UI 392…
|
10.0 ВА
|
23.0
|
290
|
15
|
|
BV UI 393…
|
14.0 ВА
|
25.2
|
330
|
15
|
|
BV UI 394…
|
18.0 ВА
|
28.5
|
390
|
15
|
|
BV UI 395…
|
24.0 ВА
|
32.0
|
460
|
15
|
|
BV UI 396…
|
30.0 ВА
|
36.0
|
550
|
15
|
|
Использование обмоток:
-
Подключение к сети 110 В/115 В/120 В, замкнуть выводы: 1 и 8, 3 и
10
-
Подключение к сети 220 В/230 В/240 В, замкнуть выводы: 3 и 8
- Удвоение
выходного напряжения: замкнуть выводы 14 и 17
- Удвоение
выходного тока: замкнуть выводы 12 и 17, 14 и 19
|
|
Наименование
|
Мощность, ВА
|
Напряжение первичной обмотки, В
|
Выводы первичной обмотки
|
Напряжение вторичной обмотки, В
|
Ток вторичной обмотки, мА
|
Выводы вторичной обмотки
|
Напряжение вторичной обмотки (х.х.),
В
|
|
BV UI 391 0031
|
1.2
|
2x115
|
1-3/8-10
|
2x6
|
100
|
12-14/17-19
|
2x9.2
|
|
BV UI 391 0032
|
1.2
|
2x115
|
1-3/8-10
|
2x9
|
66
|
12-14/17-19
|
2x13.1
|
|
BV UI 391 0033
|
1.2
|
2x115
|
1-3/8-10
|
2x12
|
50
|
12-14/17-19
|
2x18.4
|
|
BV UI 391 0034
|
1.2
|
2x115
|
1-3/8-10
|
2x15
|
40
|
12-14/17-19
|
2x22.4
|
|
BV UI 391 0035
|
1.2
|
2x115
|
1-3/8-10
|
2x18
|
33
|
12-14/17-19
|
2x26.1
|
|
BV UI 391 0036
|
1.2
|
2x115
|
1-3/8-10
|
2x21
|
29
|
12-14/17-19
|
2x30.6
|
|
BV UI 392 0007
|
10
|
2x110
|
1-3/8-10
|
2x6
|
833
|
12-14/17-19
|
2x8.2
|
|
BV UI 392 0008
|
10
|
2x110
|
1-3/8-10
|
2x9
|
556
|
12-14/17-19
|
2x11.9
|
|
BV UI 392 0009
|
10
|
2x110
|
1-3/8-10
|
2x12
|
416
|
12-14/17-19
|
2x16.4
|
|
BV UI 392 0010
|
10
|
2x110
|
1-3/8-10
|
2x15
|
333
|
12-14/17-19
|
2x19.3
|
|
BV UI 392 0011
|
10
|
2x110
|
1-3/8-10
|
2x18
|
277
|
12-14/17-19
|
2x23.8
|
|
BV UI 392 0012
|
10
|
2x110
|
1-3/8-10
|
2x21
|
238
|
12-14/17-19
|
2x27.2
|
|
BV UI 392 0076
|
10
|
2x115
|
1-3/8-10
|
2x9
|
556
|
12-14/17-19
|
2x11.9
|
|
BV UI 392 0077
|
10
|
2x115
|
1-3/8-10
|
2x15
|
333
|
12-14/17-19
|
2x19.3
|
|
BV UI 392 0092
|
10
|
2x115
|
1-3/8-10
|
2x6
|
833
|
12-14/17-19
|
2x8.2
|
|
BV UI 392 0093
|
10
|
2x115
|
1-3/8-10
|
2x12
|
416
|
12-14/17-19
|
2x16.4
|
|
BV UI 392 0094
|
10
|
2x115
|
1-3/8-10
|
2x18
|
277
|
12-14/17-19
|
2x23.8
|
|
BV UI 392 0095
|
10
|
2x115
|
1-3/8-10
|
2x21
|
238
|
12-14/17-19
|
2x27.2
|
|
BV UI 393 0001
|
14
|
2x110
|
1-3/8-10
|
2x6
|
833
|
12-14/17-19
|
2x8.3
|
|
BV UI 393 0002
|
14
|
2x110
|
1-3/8-10
|
2x9
|
556
|
12-14/17-19
|
2x11.9
|
|
BV UI 393 0003
|
14
|
2x110
|
1-3/8-10
|
2x12
|
416
|
12-14/17-19
|
2x16.4
|
|
BV UI 393 0004
|
14
|
2x110
|
1-3/8-10
|
2x15
|
333
|
12-14/17-19
|
2x19.3
|
|
BV UI 393 0005
|
14
|
2x110
|
1-3/8-10
|
2x18
|
277
|
12-14/17-19
|
2x23.8
|
|
BV UI 393 0006
|
14
|
2x110
|
1-3/8-10
|
2x21
|
238
|
12-14/17-19
|
2x27.2
|
|
BV UI 393 0062
|
14
|
2x115
|
1-3/8-10
|
2x18
|
389
|
12-14/17-19
|
2x23.8
|
|
BV UI 393 0074
|
14
|
2x115
|
1-3/8-10
|
2x9
|
778
|
12-14/17-19
|
2x11.9
|
|
BV UI 393 0078
|
14
|
2x115
|
1-3/8-10
|
2x15
|
467
|
12-14/17-19
|
2x19.3
|
|
BV UI 393 0081
|
14
|
2x115
|
1-3/8-10
|
2x12
|
583
|
12-14/17-19
|
2x16.4
|
|
BV UI 393 0085
|
14
|
2x115
|
1-3/8-10
|
2x6
|
1166
|
12-14/17-19
|
2x8.3
|
|
BV UI 393 0096
|
14
|
2x115
|
1-3/8-10
|
2x21
|
334
|
12-14/17-19
|
2x27.2
|
|
BV UI 394 0013
|
18
|
2x110
|
1-3/8-10
|
2x6
|
1500
|
12-14/17-19
|
2x8.7
|
|
BV UI 394 0014
|
18
|
2x110
|
1-3/8-10
|
2x9
|
1000
|
12-14/17-19
|
2x13
|
|
BV UI 394 0015
|
18
|
2x110
|
1-3/8-10
|
2x12
|
750
|
12-14/17-19
|
2x16.7
|
|
BV UI 394 0016
|
18
|
2x110
|
1-3/8-10
|
2x15
|
600
|
12-14/17-19
|
2x20.4
|
|
BV UI 394 0017
|
18
|
2x110
|
1-3/8-10
|
2x18
|
500
|
12-14/17-19
|
2x23.6
|
|
BV UI 394 0018
|
18
|
2x110
|
1-3/8-10
|
2x21
|
428
|
12-14/17-19
|
2x26.9
|
|
BV UI 394 0061
|
18
|
2x120
|
1-3/8-10
|
2x12
|
750
|
12-14/17-19
|
2x16.7
|
|
BV UI 394 0063
|
18
|
2x115
|
1-3/8-10
|
2x9
|
1000
|
12-14/17-19
|
2x13
|
|
BV UI 394 0073
|
18
|
2x110
|
1-3/8-10
|
2x7.5
|
1200
|
12-14/17-19
|
2x10.2
|
|
BV UI 394 0075
|
18
|
2x115
|
1-3/8-10
|
2x18
|
500
|
12-14/17-19
|
2x23.6
|
|
BV UI 394 0086
|
18
|
2x115
|
1-3/8-10
|
2x6
|
1500
|
12-14/17-19
|
2x8.7
|
|
BV UI 394 0087
|
18
|
2x115
|
1-3/8-10
|
2x12
|
750
|
12-14/17-19
|
2x16.7
|
|
BV UI 394 0088
|
18
|
2x115
|
1-3/8-10
|
2x15
|
600
|
12-14/17-19
|
2x20.4
|
|
BV UI 394 0097
|
18
|
2x115
|
1-3/8-10
|
2x21
|
428
|
12-14/17-19
|
2x26.9
|
|
BV UI 395 0019
|
24
|
2x110
|
1-3/8-10
|
2x6
|
2000
|
12-14/17-19
|
2x7.8
|
|
BV UI 395 0020
|
24
|
2x110
|
1-3/8-10
|
2x9
|
1333
|
12-14/17-19
|
2x11.4
|
|
BV UI 395 0021
|
24
|
2x110
|
1-3/8-10
|
2x12
|
1000
|
12-14/17-19
|
2x14.9
|
|
BV UI 395 0022
|
24
|
2x110
|
1-3/8-10
|
2x15
|
800
|
12-14/17-19
|
2x18.5
|
|
BV UI 395 0023
|
24
|
2x110
|
1-3/8-10
|
2x18
|
666
|
12-14/17-19
|
2x22
|
|
BV UI 395 0024
|
24
|
2x110
|
1-3/8-10
|
2x21
|
571
|
12-14/17-19
|
2x24.9
|
|
BV UI 395 0083
|
24
|
2x115
|
1-3/8-10
|
2x15
|
800
|
12-14/17-19
|
2x18.5
|
|
BV UI 395 0089
|
24
|
2x115
|
1-3/8-10
|
2x6
|
2000
|
12-14/17-19
|
2x7.8
|
|
BV UI 395 0091
|
24
|
2x115
|
1-3/8-10
|
2x12
|
1000
|
12-14/17-19
|
2x14.9
|
|
BV UI 395 0098
|
24
|
2x115
|
1-3/8-10
|
2x9
|
1333
|
12-14/17-19
|
2x11.4
|
|
BV UI 395 0099
|
24
|
2x115
|
1-3/8-10
|
2x18
|
666
|
12-14/17-19
|
2x22
|
|
BV UI 395 0100
|
24
|
2x115
|
1-3/8-10
|
2x21
|
571
|
12-14/17-19
|
2x24.9
|
|
BV UI 396 0025
|
30
|
2x110
|
1-3/8-10
|
2x6
|
2500
|
12-14/17-19
|
2x8.1
|
|
BV UI 396 0026
|
30
|
2x110
|
1-3/8-10
|
2x9
|
1666
|
12-14/17-19
|
2x11.3
|
|
BV UI 396 0027
|
30
|
2x110
|
1-3/8-10
|
2x12
|
1250
|
12-14/17-19
|
2x15
|
|
BV UI 396 0028
|
30
|
2x110
|
1-3/8-10
|
2x15
|
1000
|
12-14/17-19
|
2x18.6
|
|
BV UI 396 0029
|
30
|
2x110
|
1-3/8-10
|
2x18
|
833
|
12-14/17-19
|
2x22.3
|
|
BV UI 396 0030
|
30
|
2x110
|
1-3/8-10
|
2x21
|
715
|
12-14/17-19
|
2x24.9
|
|
BV UI 396 0079
|
30
|
2x115
|
1-3/8-10
|
2x12
|
1250
|
12-14/17-19
|
2x15
|
|
BV UI 396 0080
|
30
|
2x115
|
1-3/8-10
|
2x18
|
833
|
12-14/17-19
|
2x22.3
|
|
BV UI 396 0084
|
30
|
2x115
|
1-3/8-10
|
2x21
|
715
|
12-14/17-19
|
2x24.9
|
|
BV UI 396 0101
|
30
|
2x115
|
1-3/8-10
|
2x6
|
2500
|
12-14/17-19
|
2x8.1
|
|
BV UI 396 0102
|
30
|
2x115
|
1-3/8-10
|
2x9
|
1666
|
12-14/17-19
|
2x11.3
|
|
BV UI 396 0103
|
30
|
2x115
|
1-3/8-10
|
2x15
|
1000
|
12-14/17-19
|
2x18.6
|
|
|
|
| |
|
|
|
|
