Плоские
трансформаторы для печатного монтажа серии
UI 30
|
Трансформаторы плоского типа серии UI30
|
|
·
Мощность - до 16 ВА
·
Трансформаторы температурного класса 70°C/B не защищены от
короткого замыкания
·
Обязательное тестирование всех моделей на соответствие
стандартам ENEC 05- KEMA-, KEUR-, VDE-, CSA- и UL-. Факт
тестирования подтверждается соответствующей маркировкой на
корпусе трансформатора.
·
Вакуумная герметизация, разделение обмоток на две камеры
·
Стабильность параметров при температурных изменениях
·
Высокий уровень безопасности и долгий срок службы
·
Устойчивость первичной обмотки к броскам напряжения
·
Негорючий материал корпуса и заливного компаунда
|
|
|
Огромный
модельный ряд трансформаторов HAHN в диапазоне мощностей от 1,0 до
60,0 ВА является примером качественных изделий, удовлетворяющих
всем требованиям для современного электротехнического
оборудования. Каждый элемент проверяется на соответствие нормам
качества (отмечено цветной точкой на трансформаторе) и
изготавливается с использованием вакуумной герметизации.
Электрическая прочность тестируется при напряжении 6000 В (хотя
нормы VDE 0507 и CEE 15 требуют всего 3750 В при проверке).
Изоляционные и воздушные промежутки составляют не менее 10 мм.
Температурные классы 70°С/B соответствуют VDE 0507, EN 61558 и CEE
15.
|
|

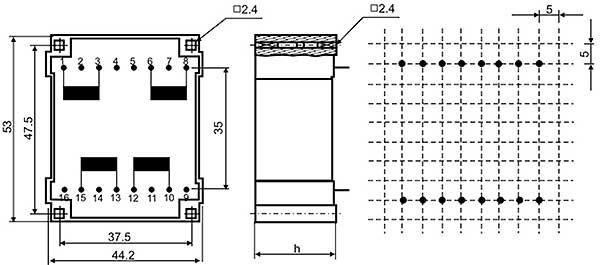

Габаритный чертеж, мм
|
|
Вид со
стороны выводов
|
|
Установочные размеры (± 0,3 мм)
|
|
|
|
|
Выводы, мм
|
0.6 x 0.8
или Ж
0.8
|
|
Первичная
обмотка I?
|
1-3
|
|
Первичная
обмотка I?
|
6-8
|
|
Вторичная
обмотка II?
|
10-12
|
|
Вторичная
обмотка II?
|
13-15
|
|
Тип
|
Мощность(температурный класс
70°C/B)
|
h (мм)
|
Масса, г
|
Упаковка,
шт
|
|
BV UI 301…
|
3.0
|
17.8
|
130
|
24
|
|
BV UI 302…
|
4.0
|
19.8
|
150
|
24
|
|
BV UI 303…
|
6.0
|
22.8
|
180
|
24
|
|
BV UI 304…
|
10.0
|
28.8
|
260
|
15
|
|
BV UI 305…
|
16.0
|
37.6
|
370
|
15
|
|
Использование обмоток:
-
Подключение к сети 110 В/115 В/120 В, замкнуть между собой выводы:
1 и 6, 3 и 8
-
Подключение к сети 220 В/230 В/240 В, замкнуть между собой выводы:
3 и 6
- Удвоение
выходного напряжения: замкнуть выводы 12 и 13
- Удвоение
выходного тока: замкнуть выводы 10 и 13, 12 и 15
|
|
Наименование
|
Мощность, ВА
|
Напряжение первичной обмотки, В
|
Выводы первичной обмотки
|
Напряжение вторичной обмотки, В
|
Ток вторичной обмотки, мА
|
Выводы вторичной обмотки
|
Напряжение вторичной обмотки (х.х.),
В
|
|
BV UI 301 0007
|
3
|
2x110
|
1-3/6-8
|
2x6
|
250
|
10-12/13-15
|
2x7.9
|
|
BV UI 301 0008
|
3
|
2x110
|
1-3/6-8
|
2x9
|
167
|
10-12/13-15
|
2x13.6
|
|
BV UI 301 0009
|
3
|
2x110
|
1-3/6-8
|
2x12
|
126
|
10-12/13-15
|
2x18.5
|
|
BV UI 301 0010
|
3
|
2x110
|
1-3/6-8
|
2x15
|
100
|
10-12/13-15
|
2x22.7
|
|
BV UI 301 0011
|
3
|
2x110
|
1-3/6-8
|
2x18
|
83
|
10-12/13-15
|
2x27.1
|
|
BV UI 301 0012
|
3
|
2x110
|
1-3/6-8
|
2x21
|
71
|
10-12/13-15
|
2x31.6
|
|
BV UI 301 0132
|
3
|
2x120
|
1-3/6-8
|
2x9
|
167
|
10-12/13-15
|
2x13.6
|
|
BV UI 301 0133
|
3
|
2x115
|
1-3/6-8
|
2x12
|
126
|
10-12/13-15
|
2x18.5
|
|
BV UI 301 0146
|
3
|
2x115
|
1-3/6-8
|
2x18
|
83
|
10-12/13-15
|
2x27.1
|
|
BV UI 301 0157
|
3
|
2x115
|
1-3/6-8
|
2x21
|
71
|
10-12/13-15
|
2x31.6
|
|
BV UI 301 0166
|
3
|
2x115
|
1-3/6-8
|
2x15
|
100
|
10-12/13-15
|
2x22.7
|
|
BV UI 301 0167
|
3
|
2x115
|
1-3/6-8
|
2x6
|
250
|
10-12/13-15
|
2x7.9
|
|
BV UI 301 0168
|
3
|
2x115
|
1-3/6-8
|
2x9
|
167
|
10-12/13-15
|
2x13.6
|
|
BV UI 302 0013
|
4
|
2x110
|
1-3/6-8
|
2x6
|
333
|
10-12/13-15
|
2x9.5
|
|
BV UI 302 0014
|
4
|
2x110
|
1-3/6-8
|
2x9
|
222
|
10-12/13-15
|
2x13.5
|
|
BV UI 302 0015
|
4
|
2x110
|
1-3/6-8
|
2x12
|
166
|
10-12/13-15
|
2x20.1
|
|
BV UI 302 0016
|
4
|
2x110
|
1-3/6-8
|
2x15
|
133
|
10-12/13-15
|
2x25.3
|
|
BV UI 302 0017
|
4
|
2x110
|
1-3/6-8
|
2x18
|
111
|
10-12/13-15
|
2x30.4
|
|
BV UI 302 0018
|
4
|
2x110
|
1-3/6-8
|
2x21
|
95
|
10-12/13-15
|
2x35.1
|
|
BV UI 302 0144
|
4
|
2x115
|
1-3/6-8
|
2x12
|
166
|
10-12/13-15
|
2x20.1
|
|
BV UI 302 0156
|
4
|
2x115
|
1-3/6-8
|
2x18
|
111
|
10-12/13-15
|
2x30.4
|
|
BV UI 302 0161
|
4
|
2x115
|
1-3/6-8
|
2x9
|
222
|
10-12/13-15
|
2x13.5
|
|
BV UI 302 0164
|
4
|
2x115
|
1-3/6-8
|
2x6
|
333
|
10-12/13-15
|
2x9.5
|
|
BV UI 302 0165
|
4
|
2x115
|
1-3/6-8
|
2x15
|
133
|
10-12/13-15
|
2x25.3
|
|
BV UI 302 0169
|
4
|
2x115
|
1-3/6-8
|
2x21
|
95
|
10-12/13-15
|
2x35.1
|
|
BV UI 303 0001
|
6
|
2x110
|
1-3/6-8
|
2x6
|
500
|
10-12/13-15
|
2x9
|
|
BV UI 303 0002
|
6
|
2x110
|
1-3/6-8
|
2x9
|
334
|
10-12/13-15
|
2x12.8
|
|
BV UI 303 0003
|
6
|
2x110
|
1-3/6-8
|
2x12
|
250
|
10-12/13-15
|
2x17.2
|
|
BV UI 303 0004
|
6
|
2x110
|
1-3/6-8
|
2x15
|
200
|
10-12/13-15
|
2x21.8
|
|
BV UI 303 0005
|
6
|
2x110
|
1-3/6-8
|
2x18
|
166
|
10-12/13-15
|
2x26
|
|
BV UI 303 0006
|
6
|
2x110
|
1-3/6-8
|
2x21
|
143
|
10-12/13-15
|
2x29.7
|
|
BV UI 303 0143
|
6
|
2x115
|
1-3/6-8
|
2x18
|
166
|
10-12/13-15
|
2x26
|
|
BV UI 303 0145
|
6
|
2x115
|
1-3/6-8
|
2x12
|
250
|
10-12/13-15
|
2x17.2
|
|
BV UI 303 0158
|
6
|
2x115
|
1-3/6-8
|
2x9
|
334
|
10-12/13-15
|
2x12.8
|
|
BV UI 303 0162
|
6
|
2x115
|
1-3/6-8
|
2x6
|
500
|
10-12/13-15
|
2x9
|
|
BV UI 303 0163
|
6
|
2x115
|
1-3/6-8
|
2x15
|
200
|
10-12/13-15
|
2x21.8
|
|
BV UI 303 0170
|
6
|
2x115
|
1-3/6-8
|
2x21
|
143
|
10-12/13-15
|
2x29.7
|
|
BV UI 304 0019
|
10
|
2x110
|
1-3/6-8
|
2x6
|
833
|
10-12/13-15
|
2x8.7
|
|
BV UI 304 0020
|
10
|
2x110
|
1-3/6-8
|
2x9
|
555
|
10-12/13-15
|
2x12.4
|
|
BV UI 304 0021
|
10
|
2x110
|
1-3/6-8
|
2x12
|
416
|
10-12/13-15
|
2x16
|
|
BV UI 304 0022
|
10
|
2x110
|
1-3/6-8
|
2x15
|
333
|
10-12/13-15
|
2x19.7
|
|
BV UI 304 0023
|
10
|
2x110
|
1-3/6-8
|
2x18
|
277
|
10-12/13-15
|
2x23.3
|
|
BV UI 304 0024
|
10
|
2x110
|
1-3/6-8
|
2x21
|
238
|
10-12/13-15
|
2x27.2
|
|
BV UI 304 0129
|
10
|
2x115
|
1-3/6-8
|
2x7.5
|
667
|
10-12/13-15
|
2x10
|
|
BV UI 304 0131
|
10
|
2x110
|
1-3/6-8
|
2x7.5
|
667
|
10-12/13-15
|
2x10
|
|
BV UI 304 0135
|
10
|
2x120
|
1-3/6-8
|
2x18
|
277
|
10-12/13-15
|
2x23.3
|
|
BV UI 304 0136
|
10
|
2x115
|
1-3/6-8
|
2x15
|
333
|
10-12/13-15
|
2x19.7
|
|
BV UI 304 0153
|
10
|
2x115
|
1-3/6-8
|
2x9
|
555
|
10-12/13-15
|
2x12.4
|
|
BV UI 304 0154
|
10
|
2x115
|
1-3/6-8
|
2x12
|
416
|
10-12/13-15
|
2x16
|
|
BV UI 304 0155
|
10
|
2x115
|
1-3/6-8
|
2x6
|
833
|
10-12/13-15
|
2x8.7
|
|
BV UI 304 0159
|
10
|
2x115
|
1-3/6-8
|
2x18
|
277
|
10-12/13-15
|
2x23.3
|
|
BV UI 304 0171
|
10
|
2x120
|
1-3/6-8
|
2x6
|
833
|
10-12/13-15
|
2x8.7
|
|
BV UI 304 0172
|
10
|
2x120
|
1-3/6-8
|
2x15
|
333
|
10-12/13-15
|
2x19.7
|
|
BV UI 304 0173
|
10
|
2x115
|
1-3/6-8
|
2x21
|
238
|
10-12/13-15
|
2x27.2
|
|
BV UI 305 0147
|
16
|
2x115
|
1-3/6-8
|
2x6
|
1330
|
10-12/13-15
|
2x7.5
|
|
BV UI 305 0148
|
16
|
2x115
|
1-3/6-8
|
2x9
|
888
|
10-12/13-15
|
2x10.9
|
|
BV UI 305 0149
|
16
|
2x115
|
1-3/6-8
|
2x12
|
666
|
10-12/13-15
|
2x14.6
|
|
BV UI 305 0150
|
16
|
2x115
|
1-3/6-8
|
2x15
|
533
|
10-12/13-15
|
2x18
|
|
BV UI 305 0151
|
16
|
2x115
|
1-3/6-8
|
2x18
|
444
|
10-12/13-15
|
2x21.5
|
|
BV UI 305 0152
|
16
|
2x115
|
1-3/6-8
|
2x21
|
380
|
10-12/13-15
|
2x25
|
|
|
|
| |
|
|
|
|
