Трансформаторы для печатного монтажа серии EI 42


Трансформаторы для печатного монтажа серии EI42
  • Мощность - до 10 ВА
  • Трансформаторы температурного класса 70°C/B не защищены от короткого замыкания
  • Стандартные модели имеют корпус типа "К"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10-, VDE-, CSA- и UL. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда

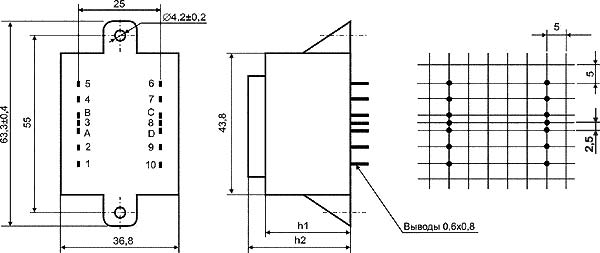

Габаритный чертеж, мм
Вид со стороны выводов*
Установочные размеры (± 0,3 мм)
Тип "K" - корпус с двумя фланцами для крепления*




*Выводы A, B, C, D не имеют внутренних соединений и обеспечивают дополнительное крепление трансформатора к плате
Тип
Мощность (температурный класс ta 70°C/B), ВА
h1, мм
h2, мм
Масса, кг
Упаковка, штук
BV EI 422...
6.0 ВА
26.4
32.3
0.200
40


Заказные версии трансформаторов серии EI42
Тип
Мощность (Температурный класс ta 70°C/B)
h1, мм
h2, мм
Масса, кг
Упаковка, штук
BV EI 421...
3.0 ВА
20.1
26.2
0.120
40
BV EI 422...
6.0 ВА
26.4
32.3
0.200
40
BV EI 423...
10.0 ВА
32.1
38.0
0.250
40

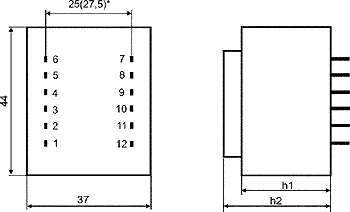

Тип "0" - корпус без фланцев и отверстий для крепления

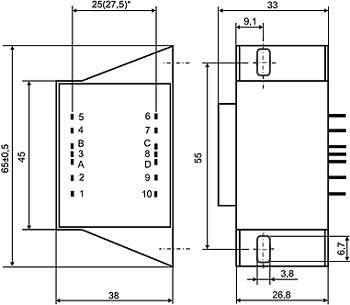

Тип "W" - корпус для вертикального закрепления трансформатора
Трансформаторы серии EI42 по условиям заказчика
Возможно изготовление трансформаторов со встроенными элементами (термопредохранитель или термистор PTC), иным размещением креплений и выводов, а также трансформаторов без герметизации (для уменьшения стоимости и габаритов).
Размеры на чертежах:
- погрешность ± 0,3 мм
- Выводы: 0,6 x 0,8 мм
- *аналогичные версии с шагом подключения 27,5 мм

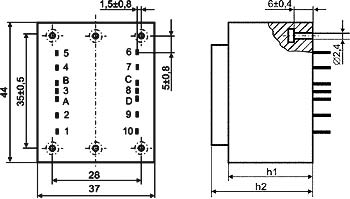

Тип "0" - корпус с отверстиями для крепления
Наименование
Мощность, ВА
Напряжение первичной обмотки, В
Выводы первичной обмотки
Напряжение вторичной обмотки, В
Ток вторичной обмотки, мА
Выводы вторичной обмотки
Напряжение вторичной обмотки (х.х.), В
BV EI 422 1218
6
1x230
1-5
1x6
1000
7-9
1x8.7
BV EI 422 1219
6
1x230
1-5
2x6
500
6-7/9-10
2x8.7
BV EI 422 1220
6
1x230
1-5
1x7.5
800
7-9
1x10.9
BV EI 422 1221
6
1x230
1-5
2x7.5
400
6-7/9-10
2x10.9
BV EI 422 1222
6
1x230
1-5
1x9
667
7-9
1x13
BV EI 422 1223
6
1x230
1-5
2x9
334
6-7/9-10
2x13
BV EI 422 1224
6
1x230
1-5
1x12
500
7-9
1x16.7
BV EI 422 1225
6
1x230
1-5
2x12
250
6-7/9-10
2x20.2
BV EI 422 1226
6
1x230
1-5
1x15
400
7-9
1x20.6
BV EI 422 1227
6
1x230
1-5
2x15
200
6-7/9-10
2x20.6
BV EI 422 1228
6
1x230
1-5
1x18
334
7-9
1x24.6
BV EI 422 1229
6
1x230
1-5
2x18
167
6-7/9-10
2x24.6
BV EI 422 1230
6
1x230
1-5
1x24
250
7-9
1x31.5
