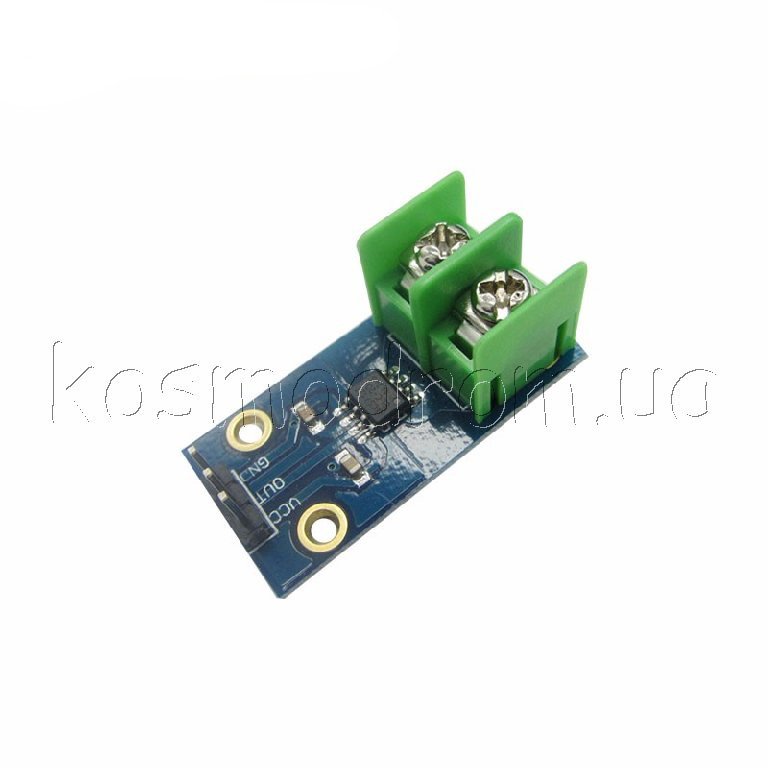

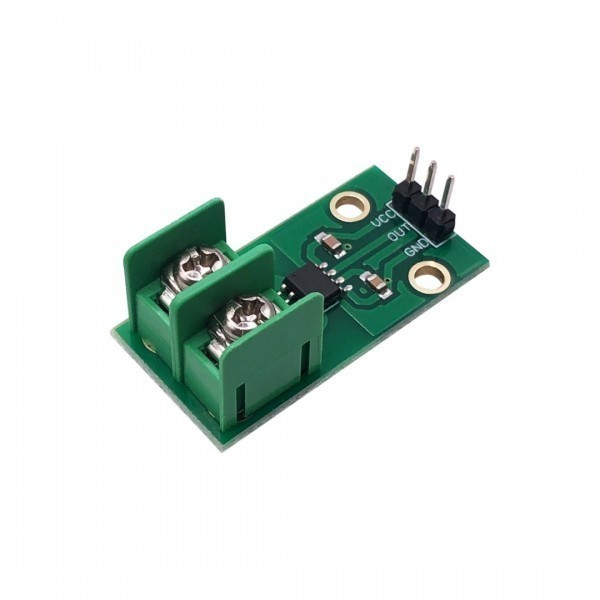

Датчик тока ACS712-20A-MODUL Модуль на основе датчика тока ACS712 на эффекте Холла, с диапазоном измерения тока до 20А для Arduino На складе ... код товара: 00-00054728
Датчик тока 30А ACS712
основан на эффекте Холла, собранный на микросхеме ACS712, с диапазоном
измерения тока до 20А для Arduino.
Используется для измерения силы тока и интеграции в схемы защиты от
перегрузки по току, зарядные устройства, импульсные источники питания,
программируемые источники тока.
Для использования датчика нужно собрать на его основе макет (подключить
питание, подключить к контроллеру, поместить датчик в схему измерения).
Потом нужно записать на контроллер специальную программу, которая
позволяет работать с датчиком. После этого можно начинать работу. На
корпусе датчика расположен светодиод D1, который горит, когда на датчик
подается напряжение питания. Датчик тока ACS712 основан на эффекте
Холла.
Управление датчиком осуществляется или от Arduino контроллера, или от
другого управляющего микропроцессорного устройства с помощью специальных
программ.
Питание датчика осуществляется или от Arduino контроллера, или от
другого управляющего микропроцессорного устройства, или внешнего
источника питания (блока питания, батареи). Напряжение питания датчика
5В.
Характеристики:
принцип работы датчика основан на эффекте Холла;
датчик собранный на микросхеме: ACS712;
диапазоном измерения тока: до 20А;
чувствительность: 100 мВ/А;
максимальная полоса пропускания составляет: 80 кГц;
напряжение питания датчика: 5В;
температурный диапазон работы: -40 – +85°С;
габариты модуля: 31,4 х 13,0 х 14,1 мм;
вес: 4 г.
Каталог продукции:
ДАТЧИКИ ТОКА
Компания Allegro
Microsystems Inc. специализируется на разработке и производстве
аналого-цифровых силовых микросхем и датчиков тока на основе эффекта
Холла.
Изделия Allegro Microsystems работают в расширенном диапазоне температур,
что позволяет использовать их в жестких условиях эксплуатации.
Основными областями применения являются системы автомобильной и силовой
электроники, промышленная автоматика, аппаратура общего применения.
ACS712
Датчик для измерения постоянного и переменного тока до 30А на эффекте
Холла, интегрированный в малогабаритный корпус SOIC8, имеющий
гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).
ACS713
Модификация датчика тока ACS712 для измерения постоянного тока.
ACS754
Последняя и наиболее высокоточная серия датчиков для измерения
переменного и постоянного тока до 200А.
ACS755
Модификация датчика тока ACS754 для измерения постоянного тока.
ACS758
Датчик для измерения постоянного или переменного тока от 0 до 200А с
максимальной частотой до 120 кГц , имеющий гальваническую развязку
силовых и сигнальных цепей .
Датчики,
выполненные в виде микросхемы, состоят из очень точного линейного датчика
Холла, интегрированного на кристалл микросхемы, и медного проводника,
размещенного близко к кристаллу. Электрический ток, протекая через
проводник, создает магнитное поле, которое фиксируется датчиком Холла и
преобразуется в напряжение, пропорциональное значению входного тока.
Высокая точность, гальваническая изоляция измерительной схемы,
термостабильность и малые габариты делают датчики хорошим решением для
применения в преобразовательной технике, бытовой, автомобильной и
промышленной электронике.
Датчики тока
компании Honeywell (рис. 15) позволяют решать множество задач в области
силовой электроники: создание систем обратной связи в электроприводном
оборудовании для управления и защиты, а также измерение и контроль
значений постоянного, переменного и импульсного тока в широких пределах с
высокой точностью. Подразделяются на линейные и компенсационные.
