Датчик дождя,
погодный модуль для измерения количества осадков.
Для использования датчика нужно собрать на его основе макет
(подключить питание, подключить к контроллеру, поместить датчик в
среду измерения). Потом нужно записать на контроллер специальную
программу, которая позволяет работать с датчиком. После этого можно
начинать работу. На плате есть зеленый светодиод, который горит,
когда на датчик подается питание. На плате есть красный светодиод,
который горит, когда датчик передает данные на контроллер.
Управление датчиком осуществляется или от Arduino контроллера, или
от другого управляющего микропроцессорного устройства с помощью
специальных программ. На плате расположен переменный резистор,
который используется для настройки порога срабатывания датчика
(чувствительности).
Датчик дождя,
погодный модуль имеет два интерфейса для подключения к питанию и
микроконтроллеру, для подключения чувствительного элемента:
для подключения к питанию и микроконтроллеру используется
4-контактный штыревой интерфейс. Обозначение контактов: VCC –
напряжение питания; GND – общий контакт; D0 – цифровой выход; A0 –
аналоговый выход;
для подключения чувствительного элемента используется 2-контактный
штыревой интерфейс.
Питание датчика осуществляется или от Arduino контроллера, или от
другого управляющего микропроцессорного устройства, или внешнего
источника питания (блока питания, батареи). Напряжение питания
датчика 3,3 – 5В.
Характеристики:
датчик дождя, погодный модуль;
с отдельным чувствительным элементом и настройкой чувствительности;
датчик собран на микросхеме LM393;
цифровой и аналоговый выходы;
напряжение питания датчика 3,3 – 5В;
длина соединяющего кабеля: 200 мм;
размеры модуля датчика (с учетом штыревых контактов): 30,5 (39,2) х
15,4 х 7,8 мм;
размеры чувствительного элемента (с учетом штыревых контактов): 53,8
(39,2) х 57,4 х 1,5 (7,3) мм;
вес платы: 2 г;
вес датчика: 7 г;
вес комплекта: 14 г.

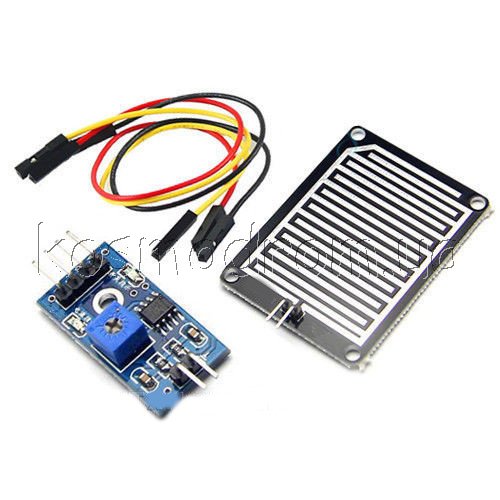

Комплект
поставки:
датчик дождя, погодный модуль;
чувствительный элемент YL-38;
соединительный 5-ти контактный кабель мама-мама. |
