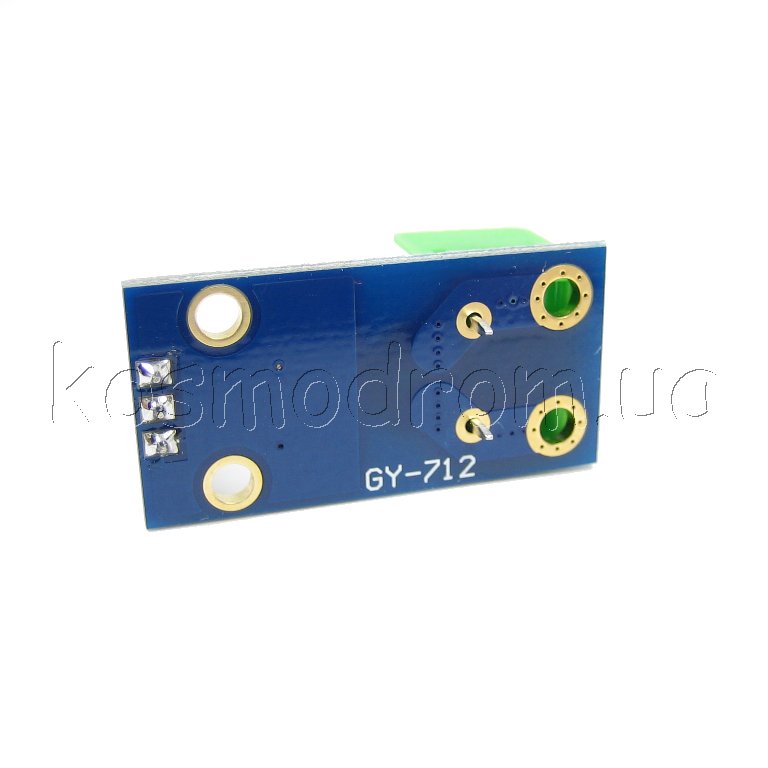

Датчик тока 5А ACS712
основан на эффекте Холла, собранный на микросхеме ACS712, с диапазоном
измерения тока до 5А для Arduino.
Используется для измерения силы тока и интеграции в схемы защиты от
перегрузки по току, зарядные устройства, импульсные источники питания,
программируемые источники тока.
Для использования датчика нужно собрать на его основе макет (подключить
питание, подключить к контроллеру, поместить датчик в схему измерения).
Потом нужно записать на контроллер специальную программу, которая
позволяет работать с датчиком. После этого можно начинать работу. На
корпусе датчика расположен светодиод D1, который горит, когда на датчик
подается напряжение питания.
Датчик тока ACS712 основан на эффекте
Холла.
Управление датчиком осуществляется или от Arduino контроллера, или от
другого управляющего микропроцессорного устройства с помощью специальных
программ.
Датчик тока 5А ACS712
имеет два интерфейса:
3-контактный штыревой интерфейс для подключения к микроконтроллеру.
Контакты OUT (выходной сигнал) – контакт для обмена данными между
датчиком и микроконтроллером; VCC – напряжение питания; GND – общий
контакт.
для подключения входного тока на плате присутствует 2 контакта-зажима.
Питание датчика осуществляется или от Arduino контроллера, или от
другого управляющего микропроцессорного устройства, или внешнего
источника питания (блока питания, батареи). Напряжение питания датчика
5В.
Характеристики:
принцип работы датчика основан на эффекте Холла;
датчик собранный на микросхеме: ACS712;
диапазоном измерения тока: до 5А;
чувствительность: 185 мВ/А;
максимальная полоса пропускания составляет: 80 кГц;
при нулевом токе, протекающем через датчик, выходное напряжение равно
половине напряжения питания (Vcc/2);
напряжение питания датчика: 5В;
температурный диапазон работы: -40 – +85°С;
габариты датчика: 35,5 х 18,0 х 14,0 мм;
вес: 3 г. |
