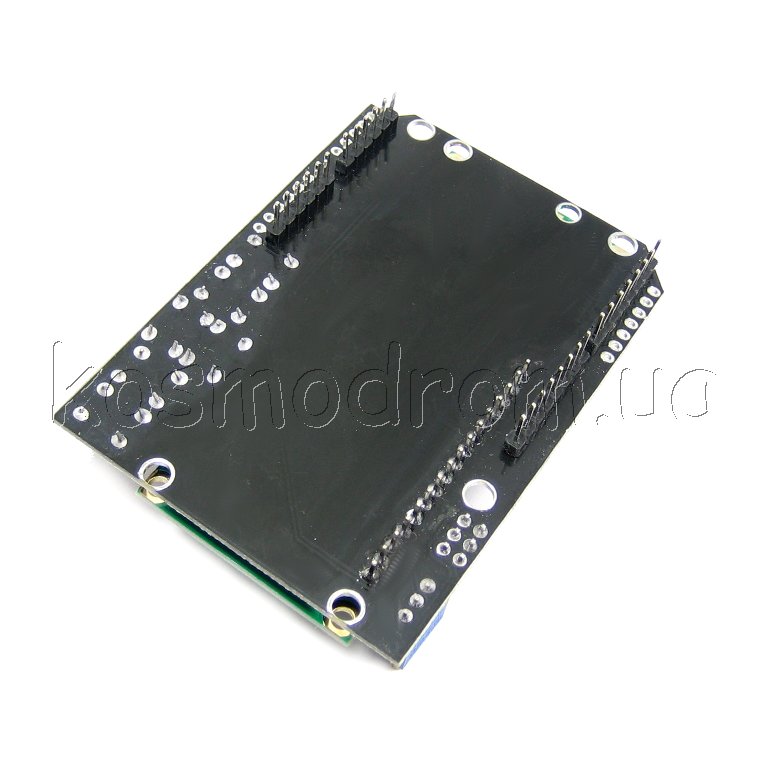

Модуль
используется для работы с LCD дисплеями. Он подключается к Arduino
контроллеру и расширяет возможности при работе с дисплеями -
позволяет использовать и просматривать больше графической
информации, чем вмещает рабочая зона дисплея, с помощью
предусмотренных на плате кнопок.
Для использования модуля нужно на его основе собрать макет
(подключить к дисплею, контроллеру, питанию и т.п.). Потом нужно
создать программу для работы с устройством. В конце провести
настройку и начинать работу.
Управление модулем осуществляется или от Arduino контроллера, или от
другого микропроцессорного управляющего устройства через
соответствующие выводы.
При подаче питания на плату должен загореться светодиод PWR.
На плате предусмотрено 6 кнопок: LEFT, RIGHT, UP, DOWD, SELECT,
RESET (кнопка сброса параметров или перезагрузки). На плате
присутствует переменный резистор, которым осуществляется регулировка
контрастности дисплея.
Модуль
для Arduino с ЖК-дисплеем имеет несколько интерфейсов для ввода
вывода информации:
4-битный интерфейс HD44780 имеет 16 контактов, обозначенных:
Vss – общий GND; Vdd – питание; VO – настройка контрастности; RS –
данные и команды; RW – чтение и запись; E (Enable) – включение; DB0
– DB7 линии данных; LEDA – анод подсветки; LEDK – катод подсветки.
IIC port (Inter-Integrated Circuit) – последовательная шина
данных для связи интегральных схем. Имеет 4 вывода, обозначение
контактов: RXD, TXD, GND, VCC.
Интерфейс ICSP (внутрисхемное программирование) для
подключения программатора и перепрограммирования встроенного
микроконтроллера.
Колодка питания имеет 6 контактов, обозначенных: RST, 3V, 5V, GND,
GND, VIN.
Предусмотрено 6 аналоговых входов и 5 выходов, обозначенных A0 – A5.
Питание модуля осуществляется или от Arduino контроллера (другого
микропроцессорного управляющего устройства), или от внешнего
источника питания (блока питания батареи). Напряжение питания модуля
5 вольт.
Характеристики:
6 кнопок управления: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка
сброса параметров или перезагрузки);
интерфейс ICSP (внутрисхемное программирование) для подключения
программатора и перепрограммирования встроенного микроконтроллера;
интерфейс HD44780 совместимый;
интерфейс IIC (I2C);
6 аналоговых входов и 5 выходов;
напряжение питания 5В;
жидкокристаллический дисплей с синей подсветкой;
дисплей: 2 строки по 16 символов;
регулятор контрастности;
размер дисплея: 65 х 14 мм;
габариты: 80 х 58 х 20 мм;
вес: 54 г. |
