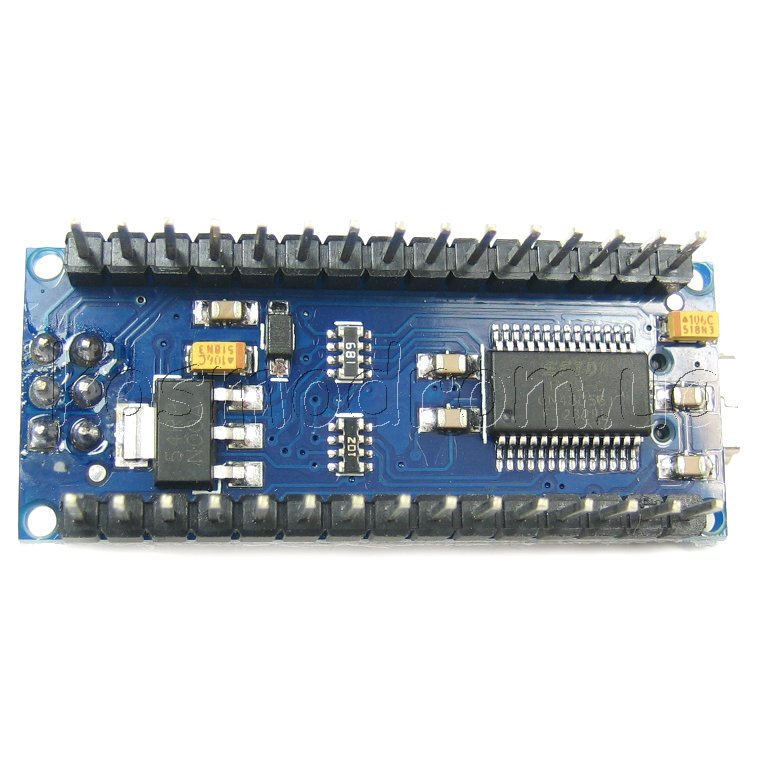

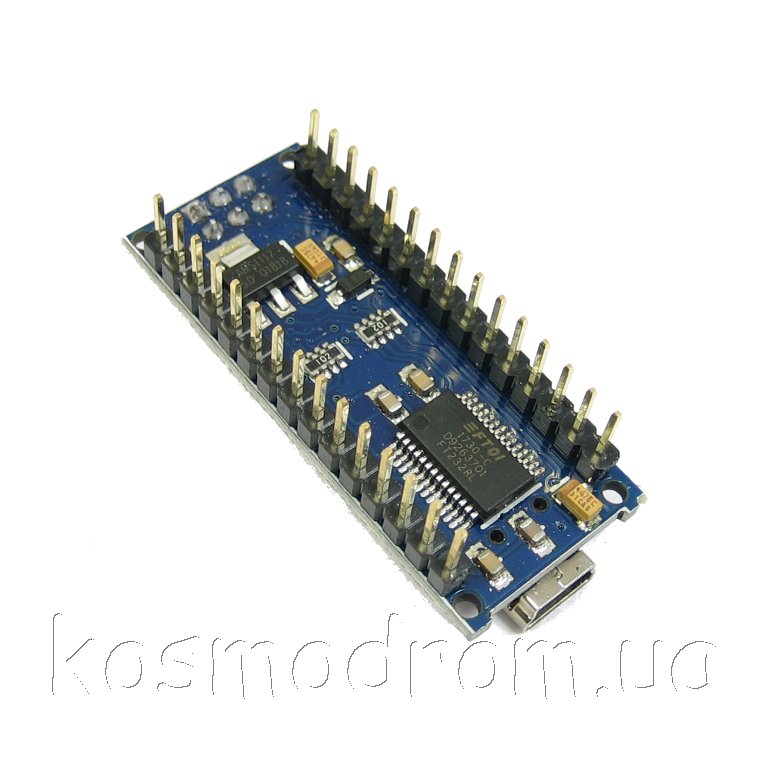

Миниатюрный модуль
на основе популярного микроконтроллера ATMEGA328P.
Оптимально подходит для макетирования с применением беспаечных
макетных плат, все контакты выведены на две линейки распложенные с
двух сторон платы, шаг выводов 2,54мм, расстояние между линейками
15мм.
Arduino Nano — это функциональный аналог Arduino Uno, но размещённый
на миниатюрной плате. Отличие заключается в отсутствии собственного
гнезда для внешнего питания, использованием чипа FTDI FT232RL для
USB-Serial преобразования и применением mini-USB кабеля для
взаимодействия вместо стандартного.
Встроенный bootloader и преобразователь USB <> COM на базе
микросхемы FT232RL, позволяет обновлять прошивку без использования
программатора, единственным нажатием кнопки на компьютере. Однако,
при необходимости, может быть "прошита" и любым стандартным
программатором со стандартным 6-выводным интерфейсом ISP.
Arduino Nano может быть запитан через кабель Mini-B USB, от внешнего
источника питания с нестабилизированным напряжением 6-20В (через
вывод 30) либо со стабилизированным напряжением 5В (через вывод 27).
Устройство автоматически выбирает источник питания с наибольшим
напряжением.
Напряжение на микросхему FTDI FT232RL подается только в случае
питания Arduino Nano через USB. Поэтому при питании устройства от
других внешних источников (не USB), выход 3.3В (формируемый
микросхемой FTDI) будет неактивен, в результате чего светодиоды RX и
TX могут мерцать при наличии высокого уровня сигнала на выводах 0 и
1.
Характеристики:
Микроконтроллер: ATmega328P
Напряжение ядра (логические уровни): +5 вольт.
Напряжение питания по входу VIN (рекомендуемое): +7...+12 вольт.
Предельно допустимый потенциал напряжения питания по входу VIN:
+6...+20 вольт.
Цифровых входов/выходов: 14 (6 из которых позволяют аппаратно
выводить PWM / ШИМ).
Cветодиоды: Питание, Rx(приём), Tx(Передача).
Входов АЦП: 8.
Максимально допустимый втекающий/вытекающий ток выводов: 40 мА.
ППЗУ (Flash Memory): 32 кБайт, из которых 2 кБ используется под
загрузчик (bootloader).
ОЗУ (SRAM): 2 кБайт (встроено в ATmega328P)
EEPROM: 1 Кб (встроено в ATmega328P)
Тактовая частота 16 МГц стабилизирована кварцем.
Размеры: 45х18 мм. |
