Инфракрасный датчик
движения HC-SR501 используется для обнаружения в
контролируемой зоне движения объектов, которые излучают инфракрасное
излучение (тепло). Принцип работы датчика основан на
пироэлектричестве.
Пироэлектричество — это свойство генерировать определенное
электрическое поле при облучении материала инфракрасными (тепловыми)

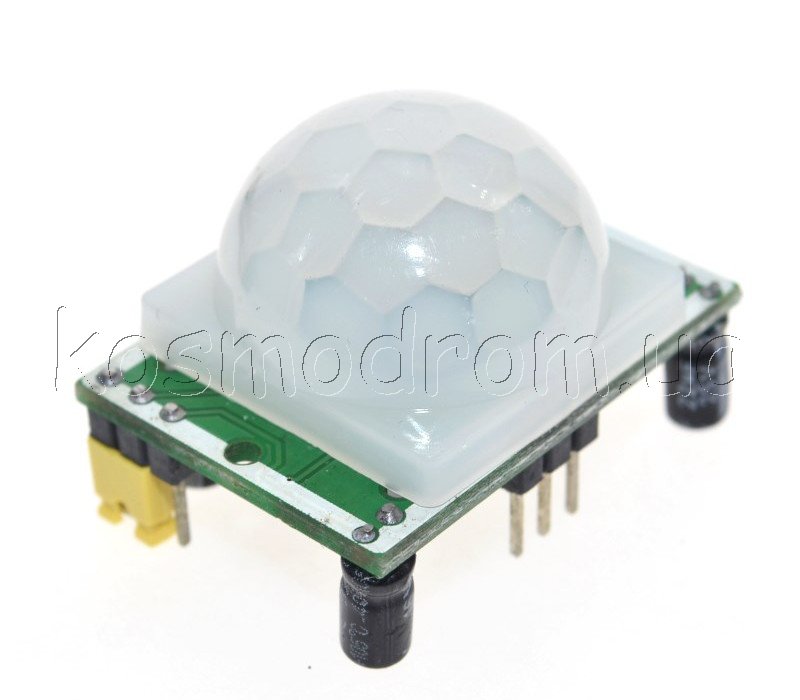

лучами. Над чувствительным элементом установлена линза Френеля,
которая используется для увеличения радиуса обзора и усиления
входящего инфракрасного сигнала.
Модуль имеет два режима работы:
1. Режим H — в этом режиме при срабатывании датчика несколько раз
подряд на его выходе (на OUT) остается высокий логический уровень.
2. Режим L — в этом режиме на выходе при каждом срабатывании датчика
появляется отдельный импульс.

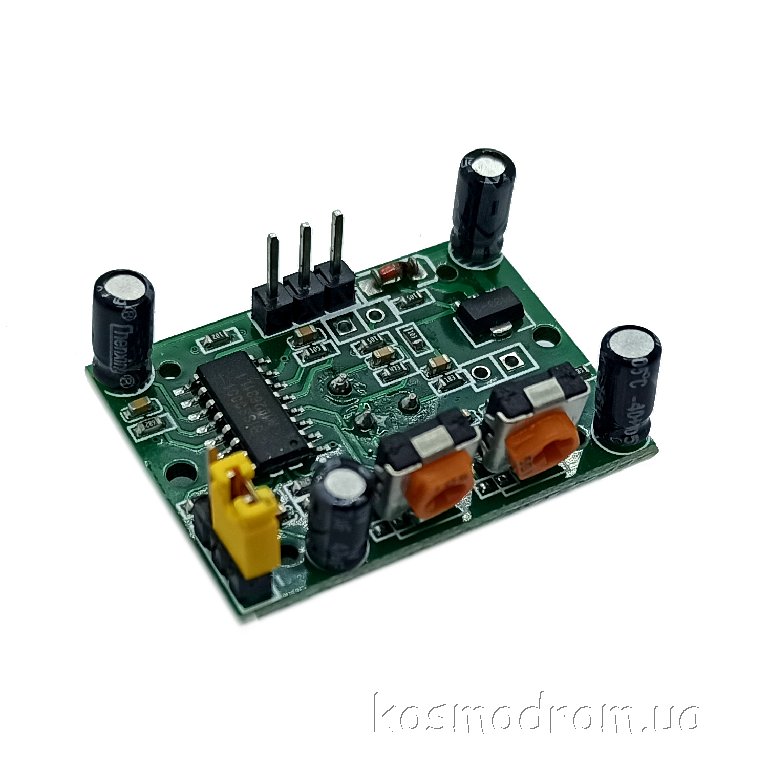

На датчике установлено несколько органов управления и настройки.
Установлены клеммы для переключения режимов работы. Обозначение
клемм: L, MD, H. Также на плате имеется два подстроечных резистора:
одним (Sx) регулируется чувствительность (от 3 до 7 м), другим (Tx)
устанавливается время, в течении которого при обнаружении движения
на OUT будет логическая единица (от 5 до 300 сек).
Инфракрасный датчик движения HC-SR501 имеет один интерфейс для
подключения к микроконтроллеру. Это 3-х контактный штыревой
интерфейс для подключения к микроконтроллеру.

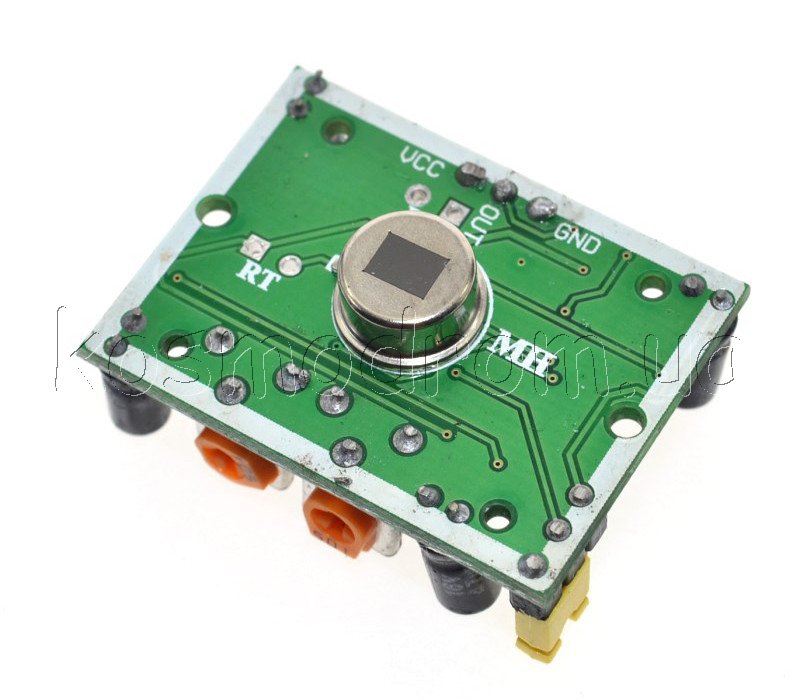

Контакты:
OUT (выходной сигнал) – контакт для обмена данными между
датчиком и микроконтроллером;
VCC – напряжение питания;
GND – общий контакт.
Питание датчика осуществляется или от Arduino контроллера, или от
другого управляющего микропроцессорного устройства, или от внешнего
источника питания (блока питания, батареи). Напряжение питания
датчика 4,5 – 20 В.
Характеристики:
Напряжение питания постоянного тока: 4,5 – 20 В;
Ток на выходе: 60 мА;
Напряжение на выходе: высокие и низкие уровни в 3,3 В TTL логике;
Дистанция обнаружения: 3 — 7 м (настраивается);
Угол обнаружения: от 120° до 140°;
Длительность импульса при обнаружении: 5 — 300 сек (настраивается);
Время блокировки до следующего замера: 4 сек. (но можно изменить
заменой SMD-резисторов);
Рабочая температура: от -20 до +80°C;
Режимы работы: L — одиночный захват, H — повторяемые измерения;
Габариты модуля: 32 х 24 х 18 мм;
Вес: 5 г. |
