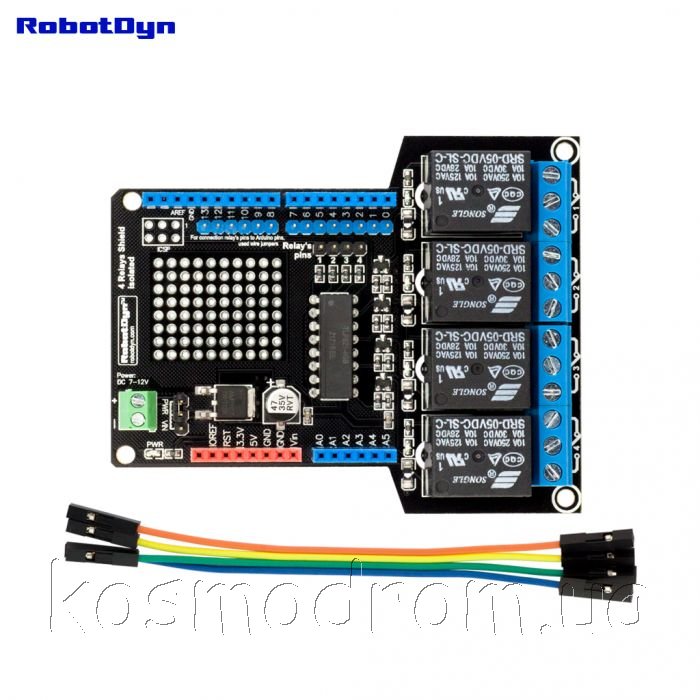

Relay Shield 4x (4
реле) - дает возможность управлять бытовыми устройствами подключенными к
сети 220V, переключать силовое оборудование: моторы, насосы. Всего
установлено 4 реле, с характеристиками коммутации: переменный тока
250V-10A, постоянный тока 60V-10A.
Удобство реле в том что оно разделяет каналы управления и каналы
нагрузки. Что дает большую защиту вашего микроконтроллера.
Но и здесь нет полных гарантии защиты при очень больших токах.
Эта плата имеет множество улучшений в сравнении с предыдущей версией:
Реле и клеммы вынесены за пределы зоны платы контроллера Arduino,

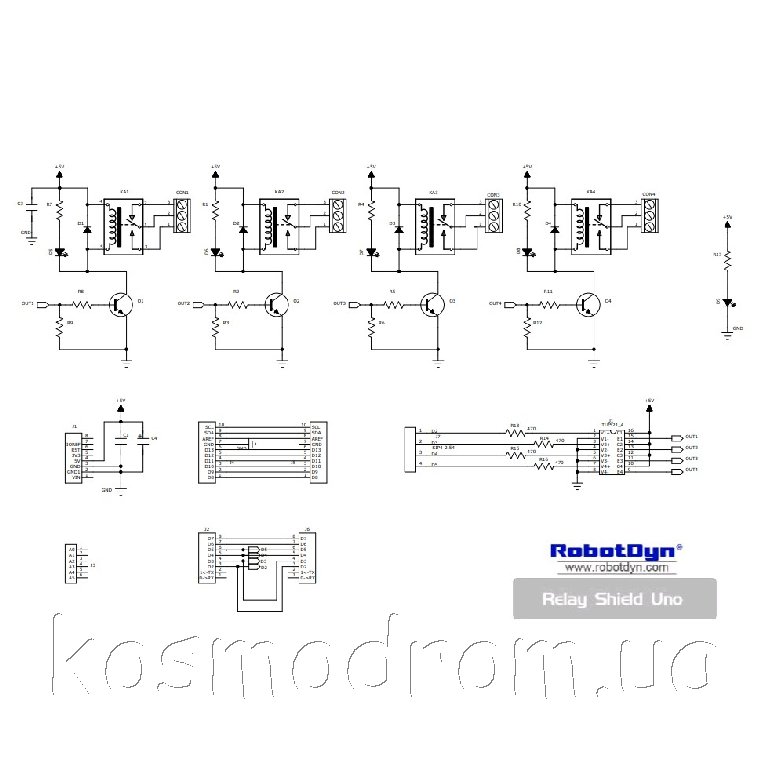

Сделана развязка управления реле с помощью оптопары (4-х канальная
оптопара TLP521-4), теперь схемы платы Arduino и сигнальные выходы, не
имеют электрической связи с коммутацией самих реле.

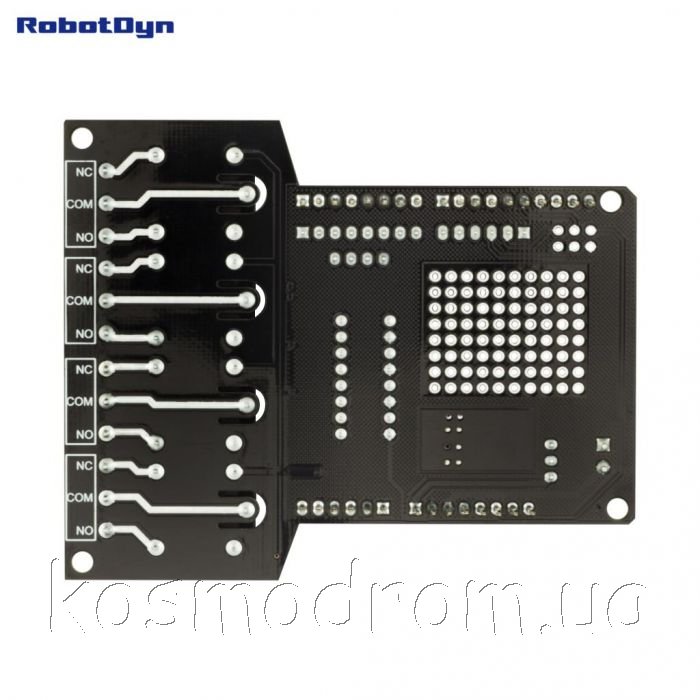

Дорожки платы соединяющие реле и клеммы имеют дополнительный слой
припоя, для работы с большими нагрузками.
Для большей гибкости использования входов/выходов самой Arduino, каналы
управления реле можно подключать к любому цифровому выходу Arduino
D0-D13, с помощью перемычек (Wire jumper). Т.е. вы не привязаны к каким
либо определенным пинам.
Индикация включения реле происходит с помощью светодиодов, которые
присутствуют на каждом канале реле.
Для работы платы требуется подключать внешний источник питания 6-12V.
Сами реле и схема управления, потребляют ток порядка 400mA, и не всегда
плата Arduino, сможет обеспечить такую силу тока для 5V. С помощью
перемычки Вы можете переключать источник питания с внешнего на Vin платы
Arduino.
Имеется небольшая зона паечного монтажа, для установки компонентов
вашего проекта. Что добавит больше возможностей и логики для управления
реле.
Особенности:
Количество реле: 4
Напряжение питания: 6-12 В
Максимальный коммутируемый ток: 10 А.
Максимальное коммутируемое напряжение: 60VDC/250VAC
Размеры: 87х75 мм.
В комплект входят крепежный винты и гайки, для фиксации платы к стойке
или плате Arduino. |
