Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата

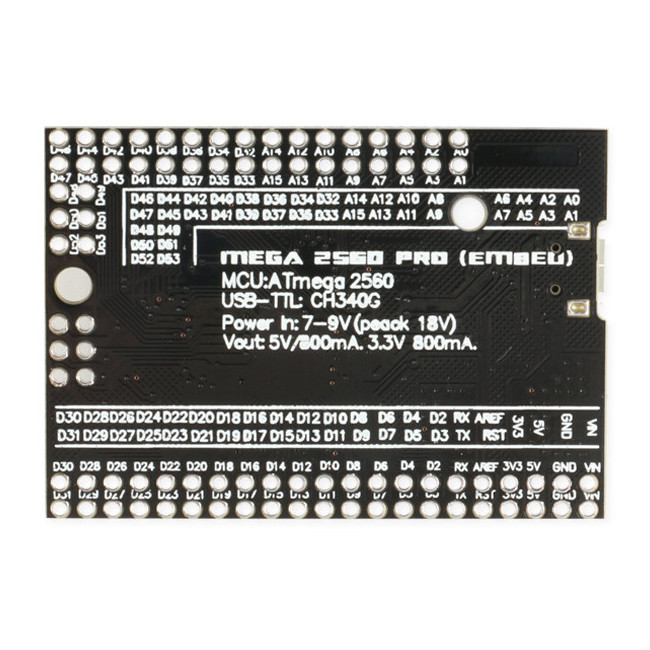

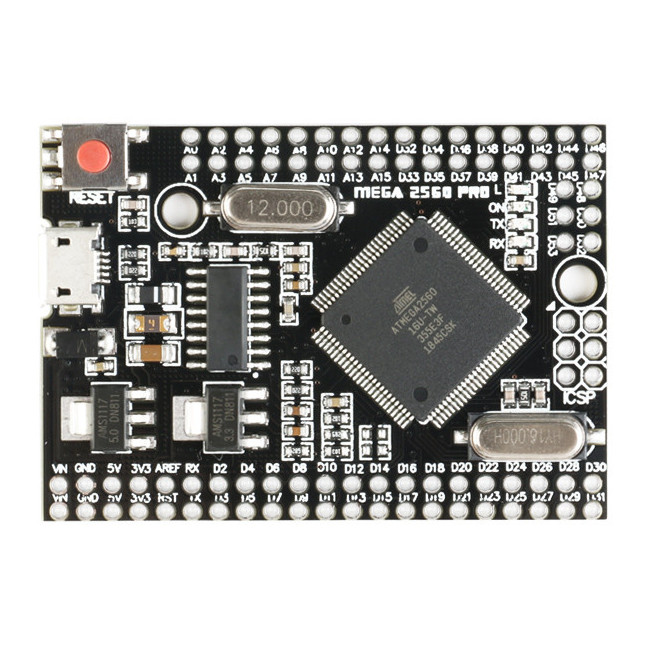

MEGA2560-PRO Core Board
Миниатюрная отладочная плата, построенная на микроконтроллере ATmega2560 и USB-UART интерфейсном чипе CH340G. 55х38 мм. Рабочее напряжение: 3.3/5 В.
На складе ...
код товара: 00-00054879
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |
MEGA2560-PRO Core Board
компактная плата микроконтроллера, базирующаяся на микроконтроллере Atmega2560.
По своей сути - это упрощенный аналог Arduino Mega2560 уменьшенный в размерах,
что позволяет удешевить проект и сделать его компактным. Микроконтроллер
ATmega2560 работает на частоте 16 МГц (0,5% допуска). Для программирования на
плате размещен USB-UART переходник на микросхеме CH340, что позволяет
программировать контроллер без использования дополнительных переходников а
просто подключив его к USB порту компьютера. Контроллер можно питать через
разъем micro-USB или через разъем питания XH
Характеристики
• Микроконтроллер - ATmega2560 - 16AU
• Способ подключения к компьютеру - microUSB
• Микросхема конвертера: CH340
• Рабочее напряжение 5В
• Входное напряжение (рекомендованное) 7-12V
• Входное напряжение (предельное) 6-16V
• Цифровые ввода / вывода - 54 (15 из которых обеспечивают выход PWM/ШИМ)
• Аналоговые входы - 16
• Постоянный ток в линии ввода / вывода 40 мА
• Постоянный ток на 3,3В Pin 50 мА
• Флэш-память 256 Кб, из которых 8 Кб используются загрузчиком
• 8 Кб SRAM
• EEPROM 4 КБ
• Тактовая частота 16 МГц
• Размеры: 55 х 40мм
| | |
| |
|
|
|
|
|
|
|
 |
