Отладочная плата RobotDyn-mega2560-PRO-Mini-5V Миниатюрная отладочная плата, построенная на микроконтроллере ATmega2560 и USB-UART интерфейсном чипе CH340G. 55х32 мм. Рабочее напряжение: 5 В. Временно нет на складе...
Компания RobotDyn основана в 2015 году на юге Китая в г.Чжухай.
Основное направление деятельности - разработка и производство
контроллеров и устройств для различных платформ включая популярную
платформу Arduino. При производстве своих продуктов, компания RobotDyn очень строго следит за качеством электронных компонентов и комплектующих
Отладочная
плата

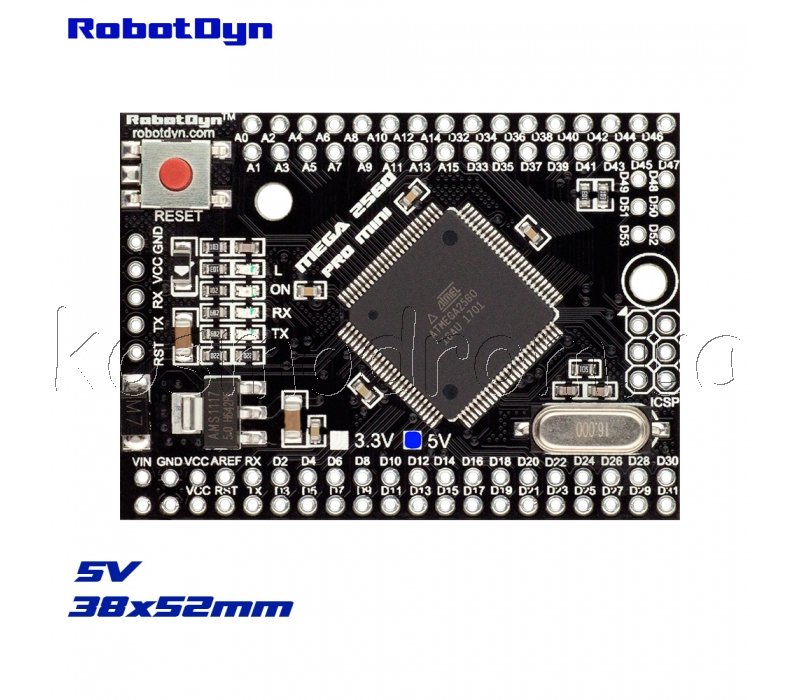

Упрощенная версия платы
Mega 2560 с USB-UART интерфейсном чипе CH340G.

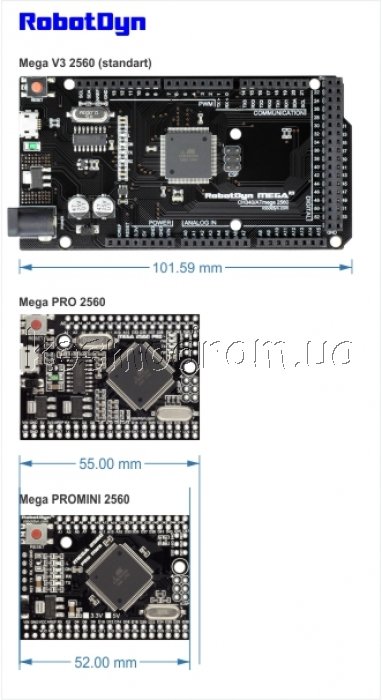

Плата имеет компактный размер 38х52 мм. Плата по функционалу схожа с
Arduino Mega 2560. Является более упрощенной, но такой же стабильной, и
использует оригинальный чип ATmega2560 (16 МГц тактовая частота).
Плата использует чип CH340G как преобразователь UART-USB. Чип CH340G -
является бюджетным решением. При частоте работы в 12МГц, дает стабильный
результат обмена данными (для верной установки драйверов на компьютер
следуйте инструкциям).
Рабочее напряжение 5 В, регулятор напряжения может справиться с входящим
напряжением от 6V до 12V постоянного тока. Выходная сила тока для 5В -
порядка 800mA (обращаем внимание, что чем выше входящее напряжение тем
ниже исходящая сила тока). Что обеспечит надежным питанием большинство
ваших начальных проектов.
Особенности:
Микроконтроллер: ATmega2560 - 16AU
Способ подключения к программатору: UART
Рабочее напряжение: 5 В
Входное напряжение (рекомендованное): 7...9 В.
Цифровые входы / выходы - 54 (15 из которых PWM/ШИМ)
Аналоговые входы: 16
Постоянный ток в линии ввода / вывода: 40 мА
Размер памяти Флэш: 256 Кб, из которых 8 Кб используются загрузчиком
Размер памяти SRAM: 8 Кб
Размер памяти EEPROM: 4 КБ
Тактовая частота: 16 МГц
Отладочные платы и лабораторные комплексы
При изучении программировании микроконтроллеров очень важно не
оставлять все в теории, а сразу же реализовывать идеи на практике.
Можно делать это по разному, например, тестировать в симуляторах или
собирать на макетной плате. Но самым удобным и способ ознакомления с
микроконтроллерами является отладочная плата. Отладочная плата - это
законченное устройство, в котором максимально задействованы все узлы
микроконтроллера, имеет органы управления и контроля и служит для
тестирования программ написанных для различных проектов.
