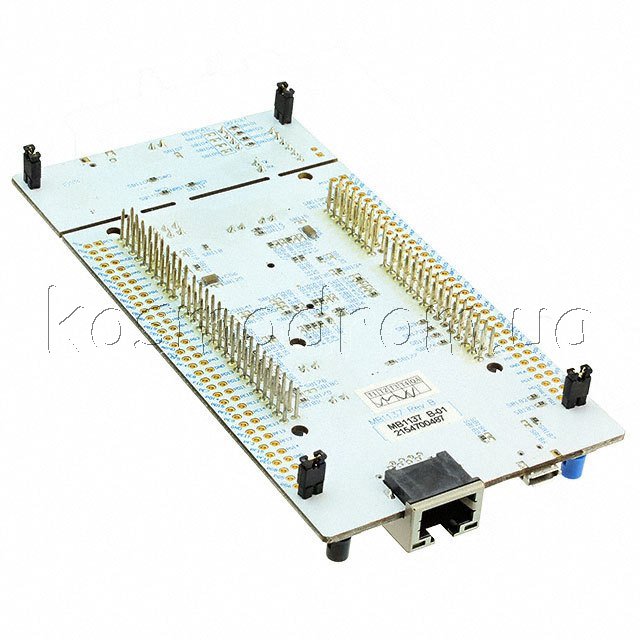

NUCLEO-F746ZG –
отладочная плата из линейки STM32 NUCLEO-144 на основе ARM
Cortex-M7F микроконтроллера STM32F746ZGT6 в корпусе LQFP144 с
поддержкой Arduino, ST Zio и Morpho.
Линейка обеспечивает пользователю доступный и гибкий путь для
опробования новых концепций и построения прототипов на основе
микроконтроллеров STM32, выбирая различные комбинации таких
параметров, как производительность, потребляемая мощность и т.д. ST
Zio коннектор представляет собой расширение Arduino Uno и
обеспечивает доступ к большей части периферии, а разъемы ST morpho
делают легким и простым процесс расширения функциональности открытой
платформы NUCLEO с применением широкого спектра специализированных
шилдов.
Плате не требуется отдельный пробник, так как на всех платах STM32
NUCLEO-144 установлены программаторы/отладчики
ST-Link/ V2-1. Изделие поставляется с комплексом программных
библиотек STM32 HAL и пакетами примеров программ.
Особенности:
Микроконтроллер STM32 в корпусе LQFP144;
Два типа ресурсов расширения:
ST Zio коннектор, обеспечивающий поддержку Arduino™ Uno Rev 3
соединений (A0 - A5, D0 - D15) и дополнительный доступ к широкому
спектру периферии (A6 - A8, D16 - D72),
ST morpho для обеспечения полного доступа ко всем портам ввода/
вывода STM32;
Доступ к ARM® mbed™ - (см. http://mbed.org) запланирован на второй
квартал 2016 года;
Программатор/ отладчик ST-LINK/ V2-1 с SWD коннектором:
возможность переключения ST-LINK/ V2-1 в режим работы с внешними
микроконтроллерами,
возможность ренумерации USB. Поддержка трех различных режимов USB:
виртуальный comport, устройство хранения (mass storage), порт
отладки;
Различные возможности питания платы:
5 V от USB VBUS ST-LINK/ V2-1,
внешние источники питания: 3.3 V и 7 - 12 V на ST Zio или ST morpho
коннекторах, 5 V на ST morpho коннекторе;
USB OTG или device FS c Micro-AB коннектором (в зависимости от
поддержки STM32);
IEEE-802.3-2002 совместимый коннектор Ethernet (в зависимости от
поддержки STM32);
Три пользовательских светодиода;
Две кнопки: пользовательская и сброса;
LSE кварц (кварц внешнего генератора RTC):
кварцевый генератор 32.768 KHz;
Комплекс бесплатных HAL библиотек, включающий различные примеры
программ;
Поддержка широкого выбора интегрированных средств разработки (IDE),
включающего IAR™, Keil®, IDE на основе GCC, ARM®mbed™. |
