PIC10F200/202/204/206 – недорогие и производительные 8-разрядные Flash-микроконтроллеры с полностью статической CMOS-архитектурой. В их основе лежит RISC-ядро с только 33 однословными инструкциями, выполняемыми за один цикл длительностью 1мкс, кроме программного ветвления, для которого необходимо два цикла. Высокая симметричность инструкций 12-разрядной ширины позволяет добиться компрессии кода 2:1 по сравнению с другими 8-разрядными микроконтроллерами в этом классе. Простота использования и запоминания набора таких инструкций значительно сокращает сроки разработки конечного устройства.

PIC10F200/202/204/206 содержат дополнительные блоки, такие как POR (запуск по сбросу) и DTR (таймер системного сброса), устраняющие необходимость во внешней цепи сброса. Режим INTRC внутреннего генератора экономит ограниченное количество I/O-линий. Также доступны экономичный режим «сна», сторожевой таймер (WDT) и функция защиты кода.

Отличительные особенности:

Производительное RISC-ядро

33 однословных инструкции;

все инструкции исполняются за один цикл, команды ветвления – за два цикла;

12-разрядная ширина инструкции;

двух уровневая глубина аппаратного стека;

прямая, косвенная и относительная адресация для данных и инструкций;

8-разрядная ширина маршрута;

8 аппаратных регистров для специальных функций;

скорость работы:
- 4МГц внутренний тактовый генератор,
- время исполнения инструкции 1мкс.

Специальные функции

прецизионный внутренний генератор 4МГц с точностью ±1%;

внутрисхемное программирование (ICSP);

внутрисхемная отладка (ICD);

включение после сброса (POR);

таймер системного сброса (DRT);

сторожевой таймер (WDT) со встроенным RC-генератором;

защита программного кода;

мультиплексированный вход MCLR;

внутренние подтягивающие резисторы на I/O-выводах;

режим «сна»;

запуск из режима «сна» при смене состояния на входах.

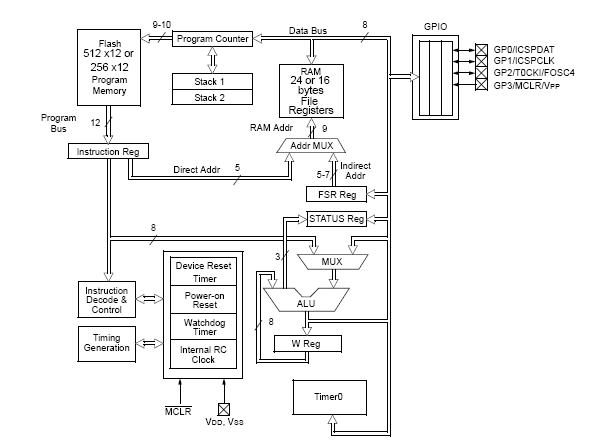

Функциональная схема PIC10F200 и PIC10F202

Периферия

четыре вывода I/O-линий:
- три вывода I/O-линий с индивидуальным контролем направленности,
- один вывод работает только как выход,
- большой втекающий и вытекающий ток I/O-линий для прямого управления светодиодами;

8-разрядный таймер/счётчик реального времени (TMR0) с 8-разрядным программируемым предделителем;

один компаратор (PIC10F204/206):
- внутренний источник опорного напряжения,
- доступ извне к обоим входам и выходу компаратора.

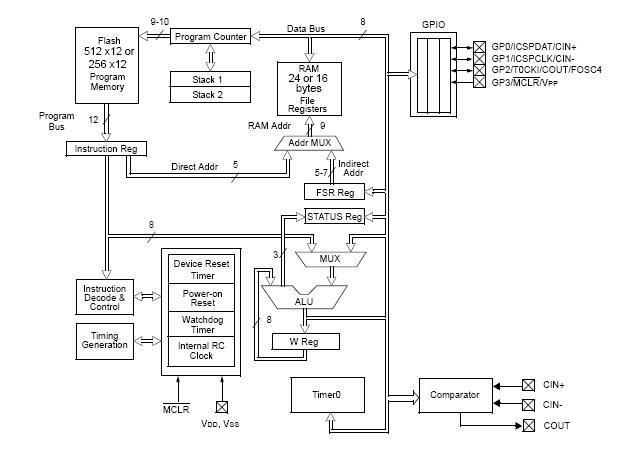

Функциональная схема PIC10F204 и PIC10F206

Экономичная CMOS-технология

ток потребления в рабочем режиме не более 350мкА при 2В, 4МГц;

ток потребления в режиме останова: 100нА при 2В;

Flash-память программ: 256байт (PIC10F200/204) и 512байт (PIC10F202/206);

память данных :16байт (PIC10F200/204) и 24байт (PIC10F202/206);

гарантируемое число циклов перезаписи Flash-памяти – 100000, срок сохранности данных более 40 лет;

полностью статическая структура;

широкий диапазон напряжения питания: 2,0В...5,5В;

широкий температурный диапазон:
- промышленный: -40°C...+85°C,
- расширенный: -40°C...+125°C.

Области применения: как замена связующей логики в разработках ASIC и печатных плат; как замена стандартной логики и времязадающих компонентов или традиционных механических переключателей и таймеров.
