RRFQ1-XXX-Y
Супергетеродинный радиоприёмник с частотной манипуляцией и с кварцевым генератором
 |
Основные характеристики
RRFQ1-XXX - супергетеродинный приёмник данных с частотной манипуляцией, с синтезаторомм частот с фазовой синхронизацией (PLL) и с кварцевым генератором
Функция подавления шумов осуществляется для снижения выходного шума, когда нет работающих передатчиков
Принимаемые частоты: 315/433,92/868,35 МГц
Промежуточная частота: 10,7 МГц
Типовая чувствительность: -102dBm
Потребляемый ток: 5,7 mA (тип.)
|
ХХХ: рабочая частота, указываемая заказчиком (315; 433,92; 868,35 МГц)
| Применения
- беспроводные системы безопасности
- автомобильные сигнальные системы
- отдалённая контрольно-пропускная служба
- сообщение датчика
|

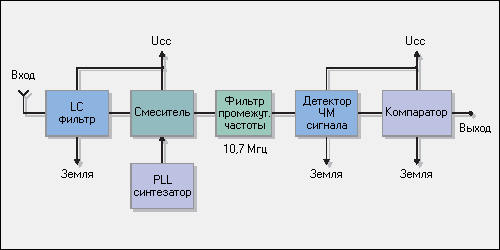

Блок-диаграмма |
 |
Электрические характеристики
| Токр.=25°С, если иначе не определено
|
| Характеристики |
Мин. |
Тип. |
Макс. |
Ед. измер. |
Ucc |
Напряжение питания |
4,5 | 5 |
5,5 | В |
Iраб |
Потребляемый ток | |
5,7 | 6,8 |
mA |
Iхр |
Ток в режиме хранения (PD-низкое) | | |
100 | nA |
Fr |
Принимаемая частота | |
315/433,92/868,35 | |
МГц |
| Чувствительность по ВЧ (100% АМ) | |
-102/-102/-100 | |
dBm |
Bw |
Полоса пропускания по уровню -3dB | |
±150 | |
KГц |
| Максимальная скорость передачи данных |
0,3 | |
4,8 | KГц |
| Уровень излучаемого спектра | | |
-70 | dBm |
| Время включения (PD устойчивый приём данных) | | |
5 | мсек |
Uol |
Низкий уровень выходного напряжения (I=-200uA) | | |
0,8 | В |
Uoh |
Высокий уровень выходного напряжения (I=10uA) |
Vcc-1 | | |
В |
Траб |
Диапазон рабочих температур |
-25 | |
+80 | °C |
|
Назначение выводов
- +Vcc
- Земля
- Вход
- Земля
- Земля
- НП (Не подключено)
- RRSI
- Выход
- PD(Резервный режим)
PD=0 В Приёмник выключен (I в режиме ожидания=100nA max)
PD=5 В Приёмник включен
| Механические размеры
|

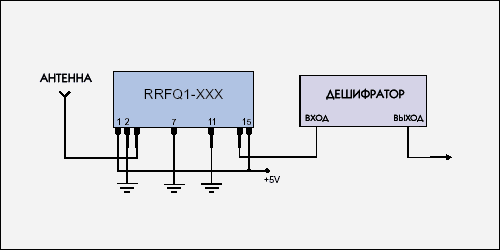

Типовое применение |
 |
|
|
Поставляемые компоненты










|
