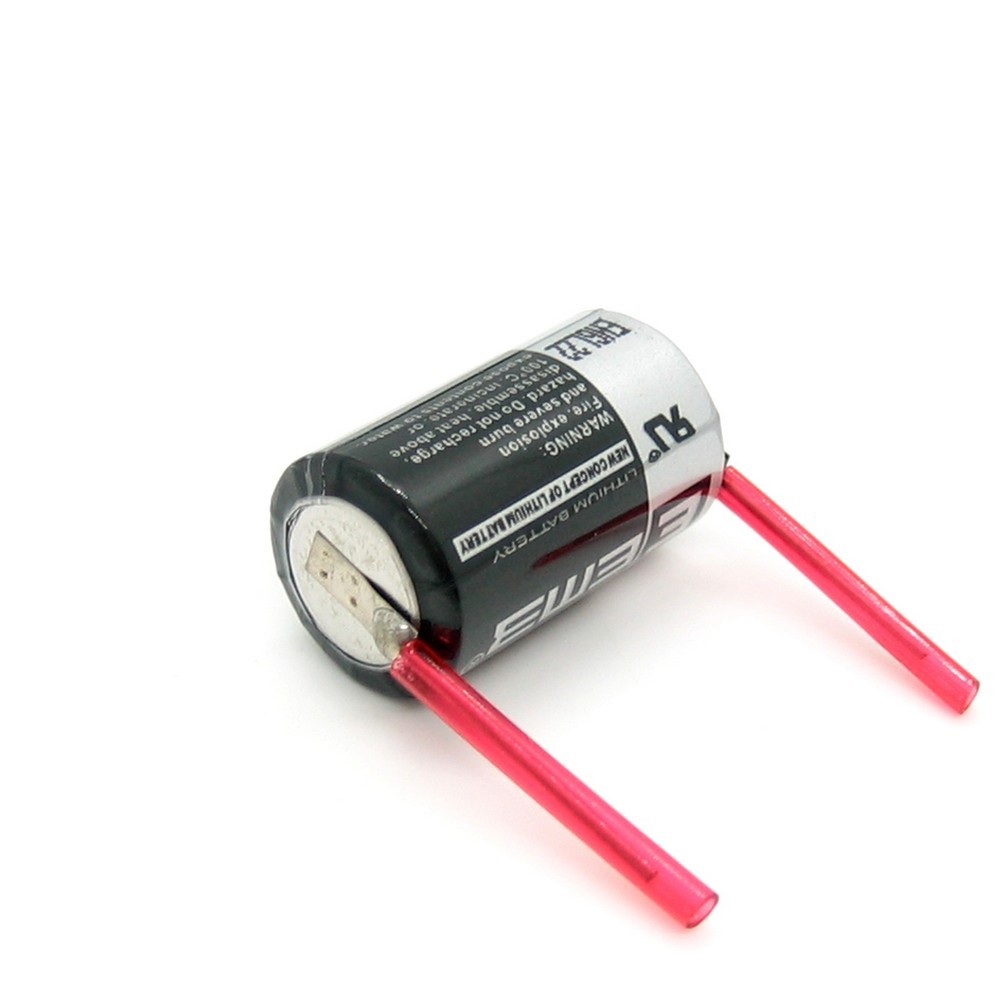

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Элемент питания литиевый
ER14250-AV
Li, SOCl2 батарея типоразмера 1/2AA номинальным напряжением 3.6 В ёмкостью 1.2 Ач. выводы аксиальные. Траб: -55...85 °C
Временно нет на складе...
Производитель: EEMB
код товара: 00-00055300
 СКАЧАТЬ PDF
| Раздел:
Элемент питания литиевый
| | | |
|
Li-SOCl2
Батарея высокоемкостная |
|
Литий-тионилхлоридные
батареи (Li-SOCl2) обладают высокой энергоемкостью и номинальным
напряжением 3.6В. Катушечная структура подходит для разряда низким
током, спиральная структура подходит для разряда высоким током.
Принцип и реакции:
Положительным материалом является жидкий тионилхлорид (SOCl2),
отрицательным литий (Li).
Основные
характеристики: |
|
Типоразмер |
1/2AA |
|
Тип элемента питания |
Батарея |
|
Химический состав |
Li-SOCl2 |
|
Номинальное
напряжение |
3,6 В. |
|
Номинальная ёмкость |
1200 мАч |
|
Стандартный ток
разряда |
500 мкА |
|
Продолжительный ток
разряда (макс) |
40 мА |
|
Импульсный ток
разряда (макс) |
80 мА |
|
Размеры |
14,5х14,5х25,2 мм |
|
Рабочая температура |
-55...85 С |
|
Контакты |
радиальные
проволочные |
| | |
Смотреть форму выводов
|
Обратите внимание!
Активация (депассивация)
Для уменьшения влияния времени транспортировки и хранения на срок службы
– элементы питания поставляются в неактивированном (законсервированном)
состоянии.
Перед началом эксплуатации элементы необходимо активировать – провести
процедуру депассивации.
Активация производится подключением активной нагрузки на определённое
время. Для депассивации нужно подвергнуть батарейки кратковременному
импульсу разрядного тока в 10-70 миллиампер. Это позволит разрушить или
ослабить пассивную пленку на литиевом электроде.
Внимание! Не допускается активация батареи с помощью короткого
замыкания. Неправильная процедура активации ведёт к уменьшению срока
службы батареи.
Максимальное значение тока депассивации для литий-тионилхлоридных
элементов можно определить по правилу:
макс. импульсный ток > макс. ток депассивации < 2 х макс. рабочий ток
Таблица токов для
активации литий-ионных батарей производства EEMB: |
|
Наименование |
Ток активации макс.,
мА |
Срок хранения/время
активации, с |
Напряжение после
депассивации, В |
Производитель
|
|
3 месяца |
6 месяцев |
12 месяцев |
|
ER14250 |
80 |
15
|
30
|
60
|
>3,0
|
EEMB |
|
ER14505 |
200 |
|
ER26500 |
260 |
|
ER34615 |
460 |
|
ER14505M |
1000 |
|
ER26500M |
2000 |
|
ER34615M |
3000 |
|
