КОСМОДРОМ - Электронные компоненты для разработки и производства - Харьков - Украина
|
 |
| | | |

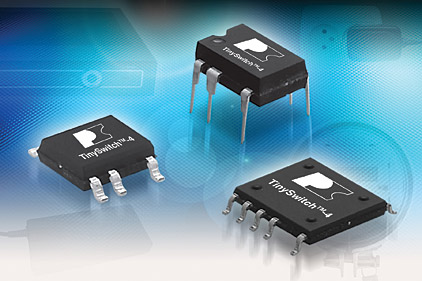

Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | ИС для AC/DC преобразователей
TNY268PN
Регулятор для AC-DC - [DIP-8]: Топология: Buck, Boost, Flyback: Uпробоя: 700 В: Pном: 23 Вт: Fперекл: 132 кГц: Скважность: 68 %: Iпотр: 380 мкА
На складе ...
Производитель: PI
Тип корпуса: DIP-8B
код товара: 00-00029932
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
ИС для AC/DC преобразователей | | | |
 |
Power Integrations, Inc - ведущий производитель аналоговых высоковольтных
интегральных схем для импульсных источников питания.
Применение продукции Power Integrations позволяет значительно
сократить количество дискретных компонентов при построении
импульсных источников питания, что приводит к уменьшению габаритов и
веса, повышению надёжности и снижению себестоимости изделия. |
|
TNY268PN является энергоэффективным. оффлайн переключателем
TinySwitch-II, EcoSmart в 8-выводном DIP корпусе. TNY266PN интегрирует
силовой МОП-транзистор 700В, кварцевый генератор, высоковольтный
импульсный источник питания, схему ограничения тока и теплового
отключения в одном монолитном устройстве. Питание для запуска и рабочего
режима подается через вывод DRAIN, устраняя необходимость наличия
обмотки смещения и дополнительных схем. Устройство TinySwitch-II так же
включает в себя функции автоматического перезапуска, обнаружения
недостаточного напряжения и дрожания частоты.
Инновационная конструкция сводит к минимуму
звуковые частотные составляющие в простой схеме управления Вкл./Выкл.,
что практически устраняет слышимый шум, который присутствует при работе
стандартных трансформаторов. Полностью интегрированная схема
автоматического перезапуска ограничивает выходную мощность при наличии
ошибок типа короткого замыкания или открытого контура, что уменьшает
количество компонентов и цену. |
|
- Выходная мощность 23Вт при 230В AC и
15Вт при 85-265В AC в корпусе открытого типа
- Выходная мощность 16Вт при 230В AC и 10Вт при 85-265В AC в закрытом
адаптере без вентиляции
- Максимальный коэффициентом заполнения 65%
- Встроенный схемы устраняют слышимый шум, который присутствует при
работе лакированного трансформатора
- Частота 132кГц снижает размеры трансформатора, используются сердечники
EF12.6 или EE13 для уменьшения размеров и стоимости
- Очень строгие допуски для незначительное изменение температуры
упрощает конструкцию и стоимость
- Затратоэффективная замена для громостких стабилизаторов
- Простая конструкция практически устраняет необходимость в ремонте при
производстве
- Встроенные функции ограничения тока и тепловой защиты повышают
безопасность
- Диапазон рабочей температуры перехода от -40°C до 150°C |
|
Корпус: DIP-8
Напряжение МОП-транзистора, В: 700
Выходная мощность, Вт: 15
Входное напряжение - мин., VAC: 85
Входное напряжение - макс., VAC: 265
Топология: Flyback
Частота переключений, кГц: 132 kHz
Лимит тока, А: 0,55
Мин. рабочая темп. кристалла, °С: -40
Макс. рабочая темп. кристалла, °С: 150
Ток Сток-Исток - макс., А: 0,88 |
 |
| | | |
