Светодиодный модуль
XMLBWT-00-0000-000LT40E7-STAR
LED модуль - White, Warm 3000K 2.9V 700mA 125°

На складе ...
Производитель: Украина
код товара: 00-00057296

СКАЧАТЬ PDF

Кол-во	Цена без НДС, грн	Купить
от 1 шт от 2 шт от 3 шт	235,00 230,49 228,45

Раздел:
Светодиодный модуль

Светодиод CREE

Компания CREE представила новый мощный светодиод XM-L2. Производственный отбор светодиодов XM-L2 осуществляется при температуре перехода кристалла 85°C, что существенно упрощает оценку параметров светодиода в рабочем режиме.

Максимальный рабочий ток нового светодиода 3 А, при котором световой поток достигает 985 лм
(бин U2), при светоотдаче 100 лм/Вт. Световая отдача такого светодиода на номинальном токе 700 мА составит 150 лм/Вт.

Светодиоды XM-L2 выпускаются в диапазоне белого цвета от 2700 К до 8300 К. Основная сфера применения – уличное, архитектурное и промышленное освещение.

Основные характеристики XMLBWT-00-0000-000LT40E7-STAR:

Цветовая температура	2600...3700 К
Цвет свечения	Теплый белый
Угол излучения	125 °
Световой поток при 700 мА	280...300 лм
Ток (ном)	700 мА
Ток (макс)	3 А
Напряжение падения (тип)	2,85 В.
Индекс цветопередачи	80
Размеры светодиода	5х5х3 мм

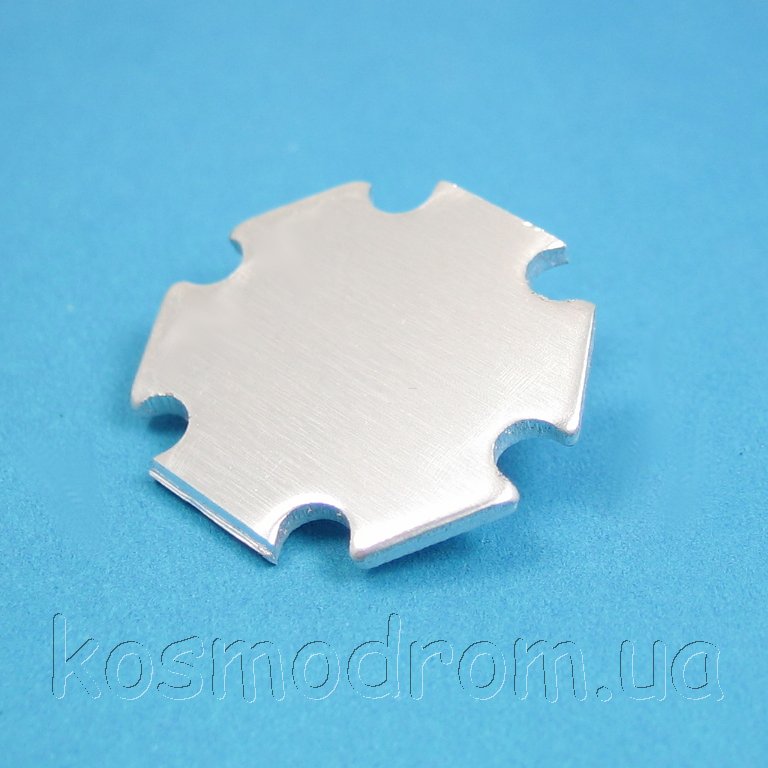

Тип подложки	звезда 21 x 21 мм
Особенности	алюминиевая подложка

Для использования светодиода при питании от 12 В, рекомендуем использовать драйверы:
LED Lamp Driver 700 mA; LED-MR-700; PLED-SD-700LF; Power Led-M 6-30 700 - 700 мА. для получения 100% светового потока от номинального
Power Led-M 6-30 1000; LED-MR-1000 1000 мА - для получения 140% светового потока от номинального

либо использовать драйверы производства компании MeanWell
LDD-700H; LDD-700LW - 700 мА. для получения 100% светового потока от номинального
LDD-1500L; LDD-1500LS - 1500 мА - для получения 200% светового потока от номинального

Для питания от литиевых аккумуляторов подойдет драйверы: LI-ION-LED-DRIVER-700MA

Для питания светодиода от 220 В рекомендуем использовать драйверы:

LED-DRIVER-AC-DC-600MA
LED-DRIVER-AC-DC-700MA
LED-DRIVER-AC-DC-900MA
LPC-20-700
LPC-35-1050
LPC-35-1400
LPC-35-700
LPC-60-1750

смотри так же другие драйверы светодиодов

Как охладить

Для обеспечения долгой жизни светодиода и воизбежании снижения его светового потока необходимо обеспечить хороший теплоотвод от подложки. Для этого необходимо использовать радиатор, радиаторы-профиля либо алюминиевый декоративный профиль.

LED модули на основе светодиодов CREE
Светодиодные модули получили широкое распространение в рекламных щитах и в различных светильниках. Их использование многократно упрощает технологический процесс сборки светильника на производстве, повышает надежность и безопасность в период использования изделия, сокращает возможные затраты на послепродажное обслуживание. Кроме стандартных распространенных модулей в форме «звезда» и «шестигранник», теперь со склада доступны модули в форме «круг».
Модули выполнены на базе светодиодов CREE самых популярных серий: XP-E, XM-L, MX, XP-G. Модули изготовлены на печатных платах с алюминиевой основой круглой формы в различных версиях, отличающихся по количеству и типу мощных светодиодов.

Модули на основе сверх-ярких светодиодов CREE серии XTE на складе в Харькове

Предлагаем со склада в Харькове новейшие светодиоды серии XTE напаянные на алюминиевую подложку. Светодиоды CREE серии XTE имеют один из самых высоких показателей светоотдачи в отрасли. Готовый модуль удобно применять при изготовлении промышленных и бытовых светодиодных светильников, алюминиевая подложка служит хорошим теплоотводом и легко монтируется на радиаторы различных типов. Данные модули работаю на токах от 350 до 1500 мА, что дает возможность получить значительный прирост (до 300 %) в световом потоке. Т.е. один светодиод способен выдавать до 450 Лм.
Светодиоды с мире делятся на два вида: светодиоды CREE и остальные светодиоды.
Светоотдача светодиодов в холодном белом цвете (при токе 350 мА и температуре кристалла 25ºС) достигает значения 150 лм/Вт. Стоимость люмена у светодиодов новых серий получается примерно в 2 раза ниже чем у светодиодов предыдущего поколения.	CREE на складе в Харькове

Мощный и миниатюрный однокристальный светодиод серии XТ-Е производства компании Cree - обладает высокой плотностью излучения, позволяющей повысить светоотдачу, при этом уменьшив размер и стоимость конечного изделия. Светодиод установлен на алюминиевую подложку в форме звезды.

Особенностями серии XT-E от CREE являются: Высокая световая отдача: до 148 лм/Вт (350 мА); Низкое тепловое сопротивление от p-n-перехода до точки пайки: 5°C/Вт; Максимальная температура p-n-перехода: 150°C; Размеры основания: 3,45×3,45 мм; Электрически нейтральное теплоотводящее основание; Бессвинцовая технология монтажа, соответствующая RoHS; Тестирование по стандартам JEDEC; Средний световой поток после 50 000 часов работы: выше 70% от начального значения; Стабильность цветовой температуры.

Как подключить модуль

Для обеспечения эффективной работы светодиода необходимо запитать его через специальный драйвер - источник стабильного тока. Номинальный ток модуля 350 мА. Но диод может отлично работать и при значительно больших токах, излучая при этом значительно больше света. Зависимость светового потока от приложенного тока к диоду показана на рисунке 1.

Рисунок 1 - Зависимость интенсивности излучения светодиода от приложенного тока

Таким образом, для использования светодиода в номинальном режиме при питании от 12 В, рекомендуем использовать драйвер
Power Led-M 8-36 350 350 мА - для получения 100% светового потока от номинального
Power Led-M 6-30 700 700 мА - для получения 180% светового потока от номинального

либо использовать драйвера производства компании MeanWell
LDD-350L -350 мА - для получения 100% светового потока от номинального (возможно подключить до 10 модулей при условии повышения входного напряжения)
LDD-700LW - 700 мА - для получения 180% светового потока от номинального
LDD-1500L - 1500 мА - для получения 300% светового потока от номинального

Для питания от литиевых аккумуляторов подойдут драйверы: LI-ION-LED-DRIVER-350MA или LI-ION-LED-DRIVER-700MA

Для питания светодиода от 220 В рекомендуем использовать драйверы

PL-10W-300MA-IP65; Led-Driver-10W-300mA - 350 мА - можно подключить от 4-х светодиодов последовательно и использовать их в номинальном режиме

LPC-20-350 350 мА - можно подключить до 20 светодиодов последовательно и использовать их в номинальном режиме
LPC-20-700 700 мА - можно подключить до 10 светодиодов последовательно при световом потоке 180% от номинального
LPC-60-1050 1050 мА - можно подключить до 20 светодиодов последовательно при 250% светового потока от номинального
LPC-35-1400 1,4 А - можно подключить до 8 светодиодов последовательно при максимальном световом потоке (300 % от заявленного)

смотри так же другие драйверы светодиодов

Как охладить

Смотри так же :
светодиоды XBD и XTE со склада в Харькове

Повышенная эффективность светодиодов XT-E и XB-D была достигнута изменением технологии их производства. Светодиоды изготавливаются по технологии Direct Attached. Суть технологии состоит в том, что теперь внутри светодиода не используются токоподводящие проволочки от внешних контактов к кристаллу. Ток подводится через токопроводящий слой на нижней стороне кристалла. Одновременно с этим, за счет специальной огранки кристалла, была увеличена эффективная площадь излучения светодиода.

смотри также : XML-2: Светодиодные модули на основе мощных светодиодов XML2-T6

XML-2: Светодиодные модули на основе мощных светодиодов XML2-T6 производства компании CREE
Компания CREE является одним из лидеров рынка по производству светодиодов. Одними из самых популярных стали мощные диоды серии Xlamp. На базе CREE XM-L2 изготавливают фары для велосипедов, компактные мощные фонари Светодиоды серии CREE XM-L, так же многие именуют их XML, стали самыми мощными сверхяркими led диодами. При своих компактных размерах 5 на 5 мм. их световой поток нейтрально белого света в номинале составляет 260 Люмен, а предельно допустимый до 1040 Люмен. При максимальной мощности потребление составляет 10 Вт, но при этом получается низкая общая эффективность, которая равна 100 Люмен на Ватт.
XM-L - является лучшей разработкой компании CREE. С момента изобретения данного светодиода 95% мощных фонарей строятся именно на нем! Данный диод обладает выдающимися характеристиками. Его яркость достигает до 1000 люмен при токе 3А.
смотри также : Модули на основе сверх-ярких светодиодов CREE серии XTE
